ARM微处理器S3C2410的简介

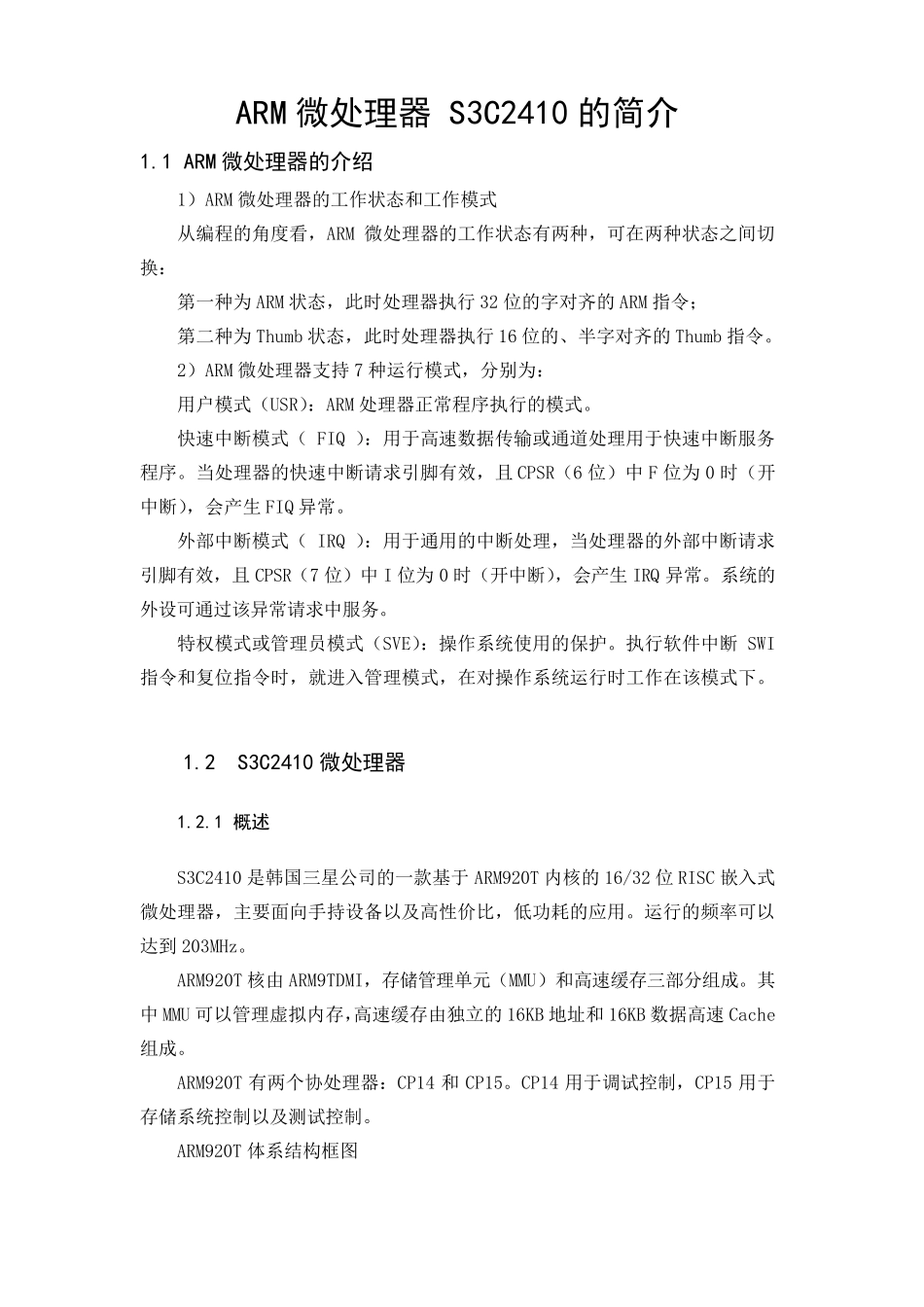

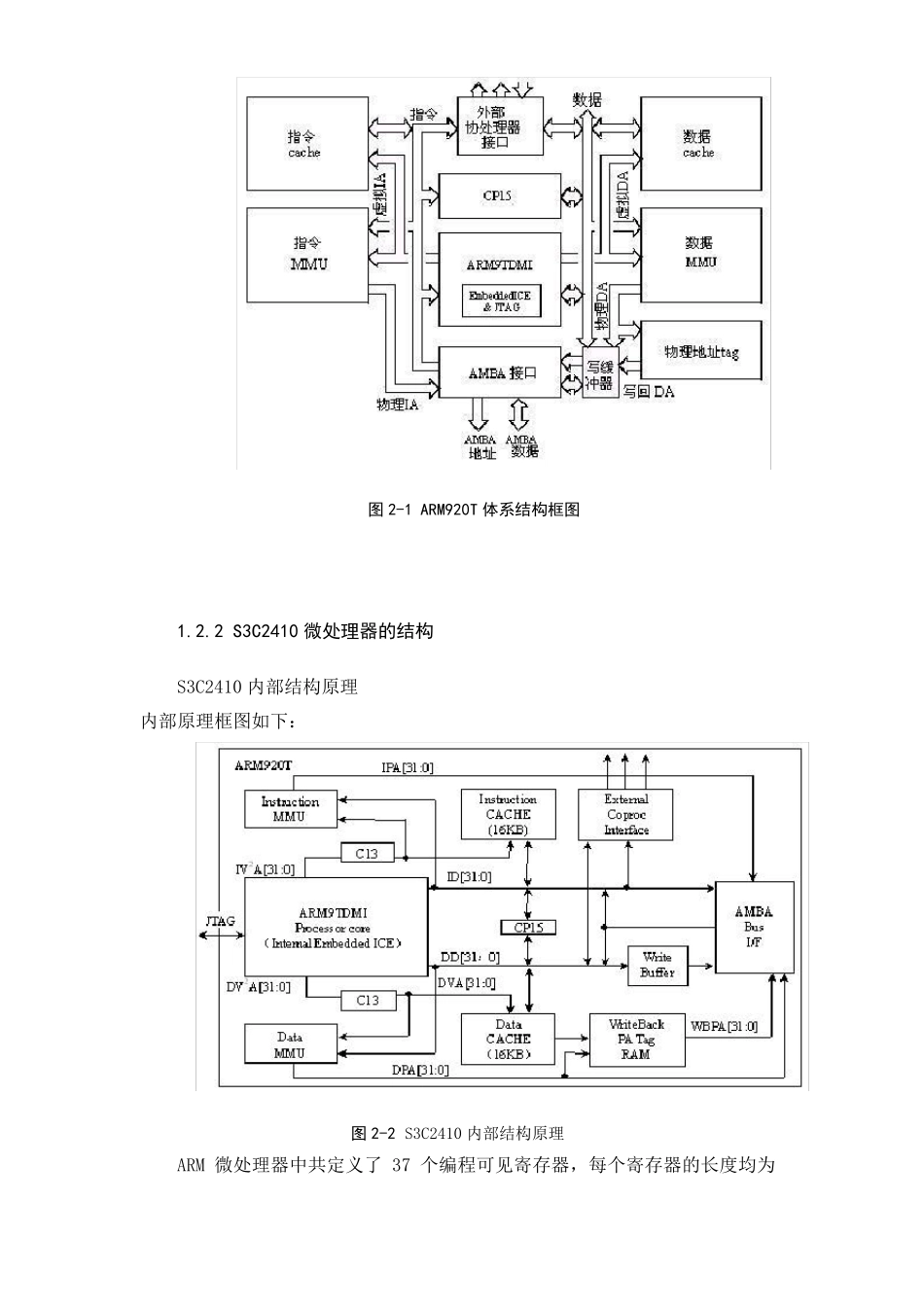

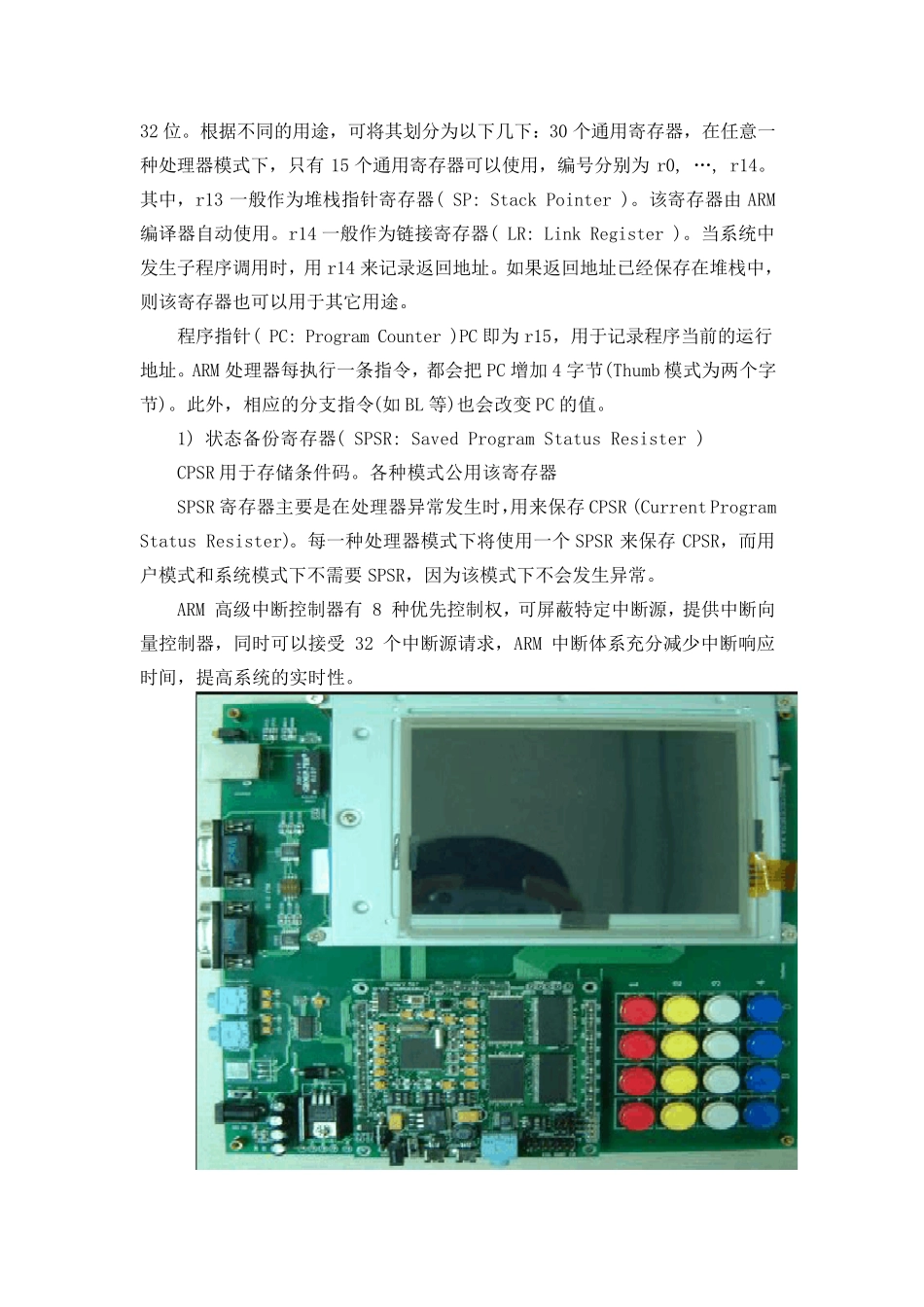

ARM 微处理器 S3C2410 的简介 1.1 ARM 微处理器的介绍 1）ARM 微处理器的工作状态和工作模式 从编程的角度看，ARM 微处理器的工作状态有两种，可在两种状态之间切换： 第一种为ARM 状态，此时处理器执行32 位的字对齐的ARM 指令； 第二种为Thumb 状态，此时处理器执行16 位的、半字对齐的Thumb 指令。 2）ARM 微处理器支持 7 种运行模式，分别为： 用户模式（USR）：ARM 处理器正常程序执行的模式。 快速中断模式（ FIQ ）：用于高速数据传输或通道处理用于快速中断服务程序。当处理器的快速中断请求引脚有效，且 CPSR（6 位）中 F 位为0 时（开中断），会产生 FIQ 异常。 外部中断模式（ IRQ ）：用于通用的中断处理，当处理器的外部中断请求引脚有效，且 CPSR（7 位）中 I 位为0 时（开中断），会产生 IRQ 异常。系统的外设可通过该异常请求中服务。 特权模式或管理员模式（SVE）：操作系统使用的保护。执行软件中断 SWI指令和复位指令时，就进入管理模式，在对操作系统运行时工作在该模式下。 1.2 S3C2410 微处理器 1.2.1 概述 S3C2410 是韩国三星公司的一款基于 ARM920T 内核的16/32 位RISC 嵌入式微处理器，主要面向手持设备以及高性价比，低功耗的应用。运行的频率可以达到203MHz。 ARM920T 核由ARM9TDMI，存储管理单元（MMU）和高速缓存三部分组成。其中 MMU 可以管理虚拟内存，高速缓存由独立的16KB 地址和16KB 数据高速 Cache组成。 ARM920T 有两个协处理器：CP14 和CP15。CP14 用于调试控制，CP15 用于存储系统控制以及测 试控制。 ARM920T 体 系结 构 框 图 图2-1 ARM920T 体系结构框图 1.2.2 S3C2410 微处理器的结构 S3C2410 内部结构原理 内部原理框图如下： 图2-2 S3C2410 内部结构原理 ARM 微处理器中共定义了 37 个编程可见寄存器，每个寄存器的长度均为 32 位。根据不同的用途，可将其划分为以下几下：30 个通用寄存器，在任意一种处理器模式下，只有15 个通用寄存器可以使用，编号分别为r0, …, r14。其中，r13 一般作为堆栈指针寄存器( SP: Stack Pointer )。该寄存器由 ARM编译器自动使用。r14 一般作为链接寄存器( LR: Link Register )。当系统中发生子程序调用时，用r14 来记录返回地址。如果返回地址已经保存在堆栈中，则该寄存器也可以用于其它用途。 程序指针( PC: Program Counter )PC 即为r15，...
