ArtCAM中文版使用教程

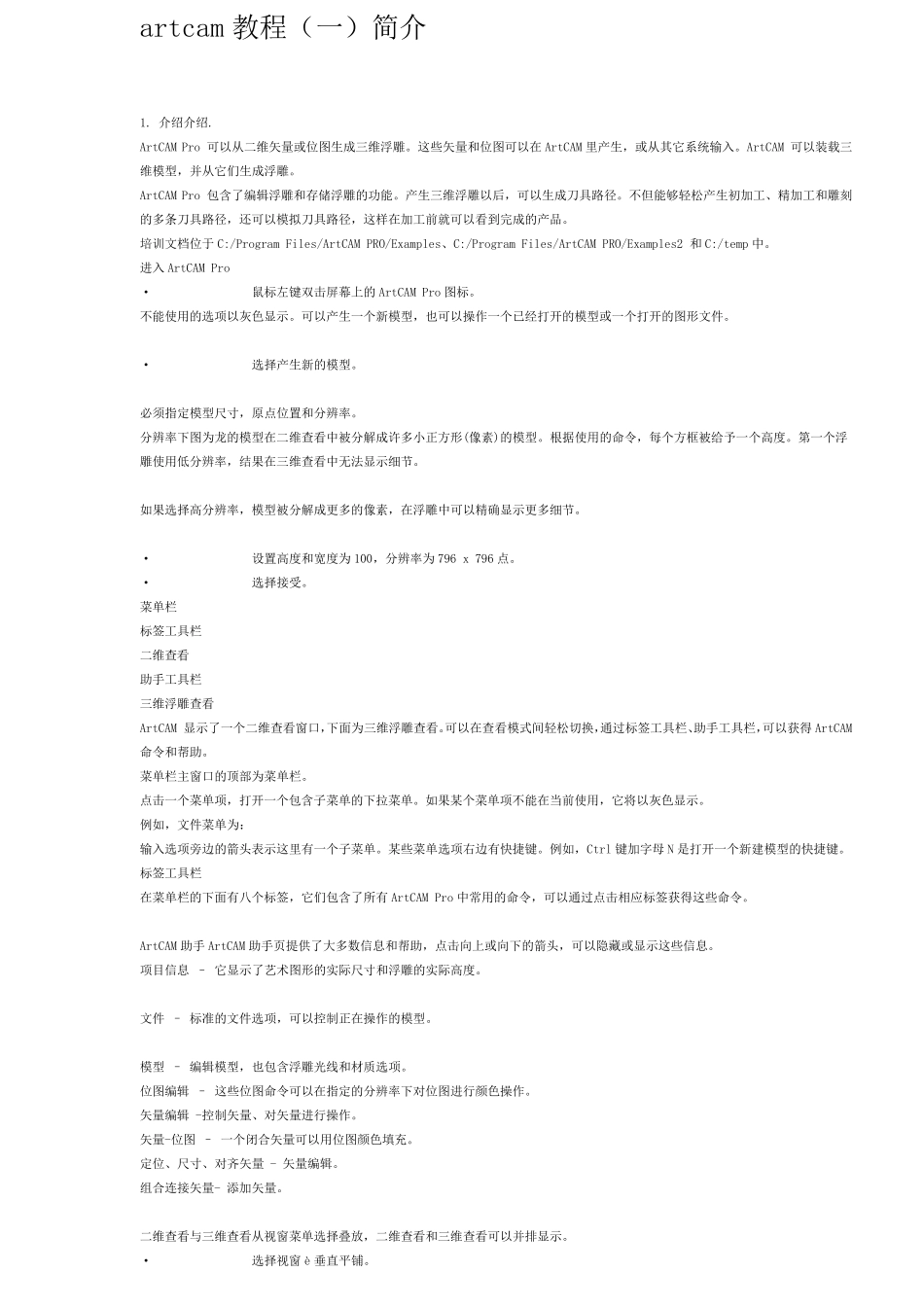

artcam 教程（一）简介 1. 介绍介绍. ArtCAM Pro 可以从二维矢量或位图生成三维浮雕。这些矢量和位图可以在ArtCAM 里产生，或从其它系统输入。ArtCAM 可以装载三维模型，并从它们生成浮雕。 ArtCAM Pro 包含了编辑浮雕和存储浮雕的功能。产生三维浮雕以后，可以生成刀具路径。不但能够轻松产生初加工、精加工和雕刻的多条刀具路径，还可以模拟刀具路径，这样在加工前就可以看到完成的产品。 培训文档位于C:/Program Files/ArtCAM PRO/Examples、C:/Program Files/ArtCAM PRO/Examples2 和C:/temp 中。 进入ArtCAM Pro · 鼠标左键双击屏幕上的ArtCAM Pro 图标。 不能使用的选项以灰色显示。可以产生一个新模型，也可以操作一个已经打开的模型或一个打开的图形文件。 · 选择产生新的模型。 必须指定模型尺寸，原点位置和分辨率。 分辨率下图为龙的模型在二维查看中被分解成许多小正方形(像素)的模型。根据使用的命令，每个方框被给予一个高度。第一个浮雕使用低分辨率，结果在三维查看中无法显示细节。 如果选择高分辨率，模型被分解成更多的像素，在浮雕中可以精确显示更多细节。 · 设置高度和宽度为100，分辨率为796 x 796 点。 · 选择接受。 菜单栏 标签工具栏 二维查看 助手工具栏 三维浮雕查看 ArtCAM 显示了一个二维查看窗口，下面为三维浮雕查看。可以在查看模式间轻松切换，通过标签工具栏、助手工具栏，可以获得ArtCAM 命令和帮助。 菜单栏主窗口的顶部为菜单栏。 点击一个菜单项，打开一个包含子菜单的下拉菜单。如果某个菜单项不能在当前使用，它将以灰色显示。 例如，文件菜单为： 输入选项旁边的箭头表示这里有一个子菜单。某些菜单选项右边有快捷键。例如，Ctrl 键加字母N 是打开一个新建模型的快捷键。 标签工具栏 在菜单栏的下面有八个标签，它们包含了所有ArtCAM Pro 中常用的命令，可以通过点击相应标签获得这些命令。 ArtCAM 助手ArtCAM 助手页提供了大多数信息和帮助，点击向上或向下的箭头，可以隐藏或显示这些信息。 项目信息 – 它显示了艺术图形的实际尺寸和浮雕的实际高度。 文件 – 标准的文件选项，可以控制正在操作的模型。 模型 – 编辑模型，也包含浮雕光线和材质选项。 位图编辑 – 这些位图命令可以在指定的分辨率下对位图进行颜色操作。 矢量编辑 -控制矢量、对矢量进行操作。 矢量-位图 – 一个闭合矢量可以用位图颜色填充。 定...
