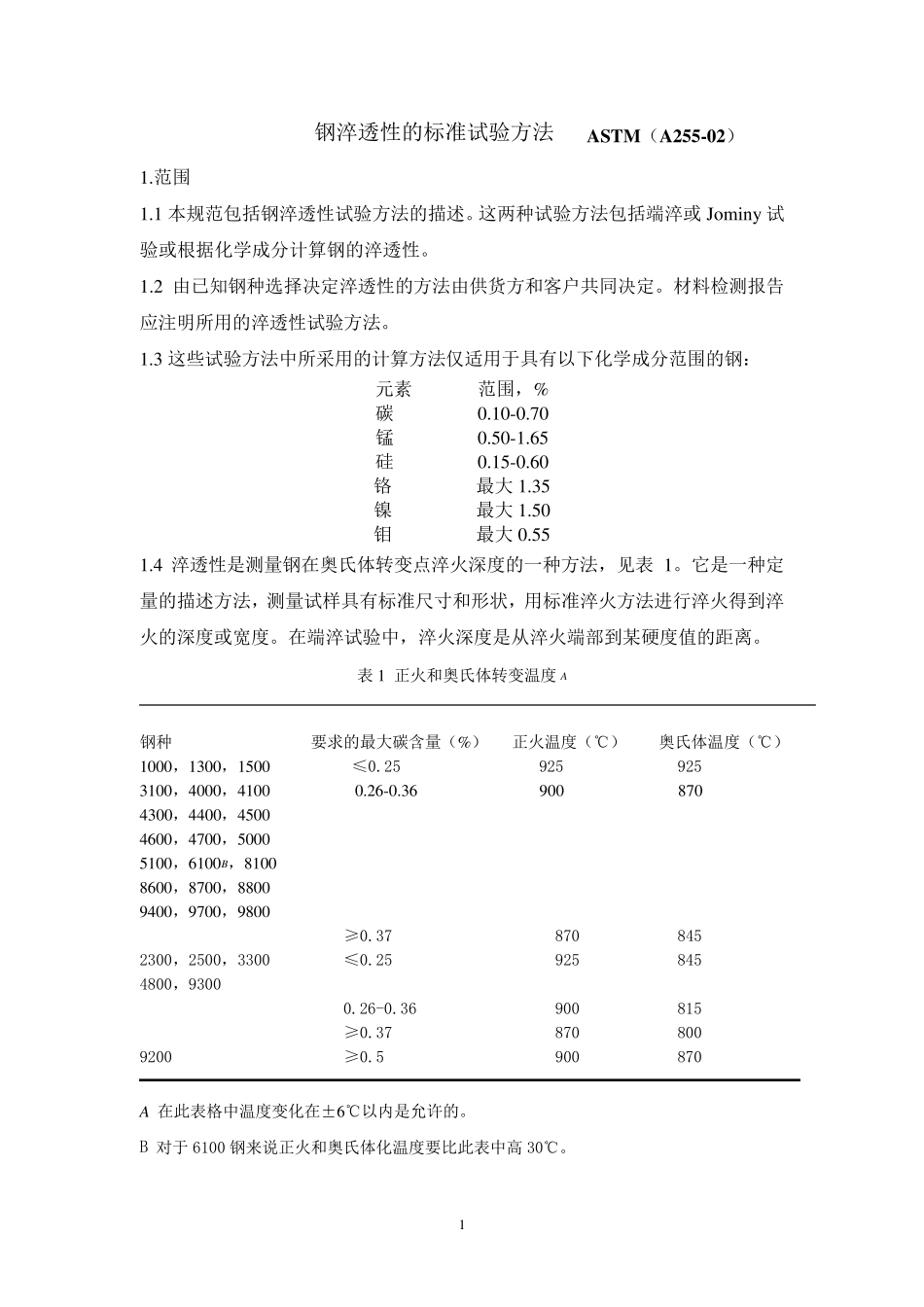

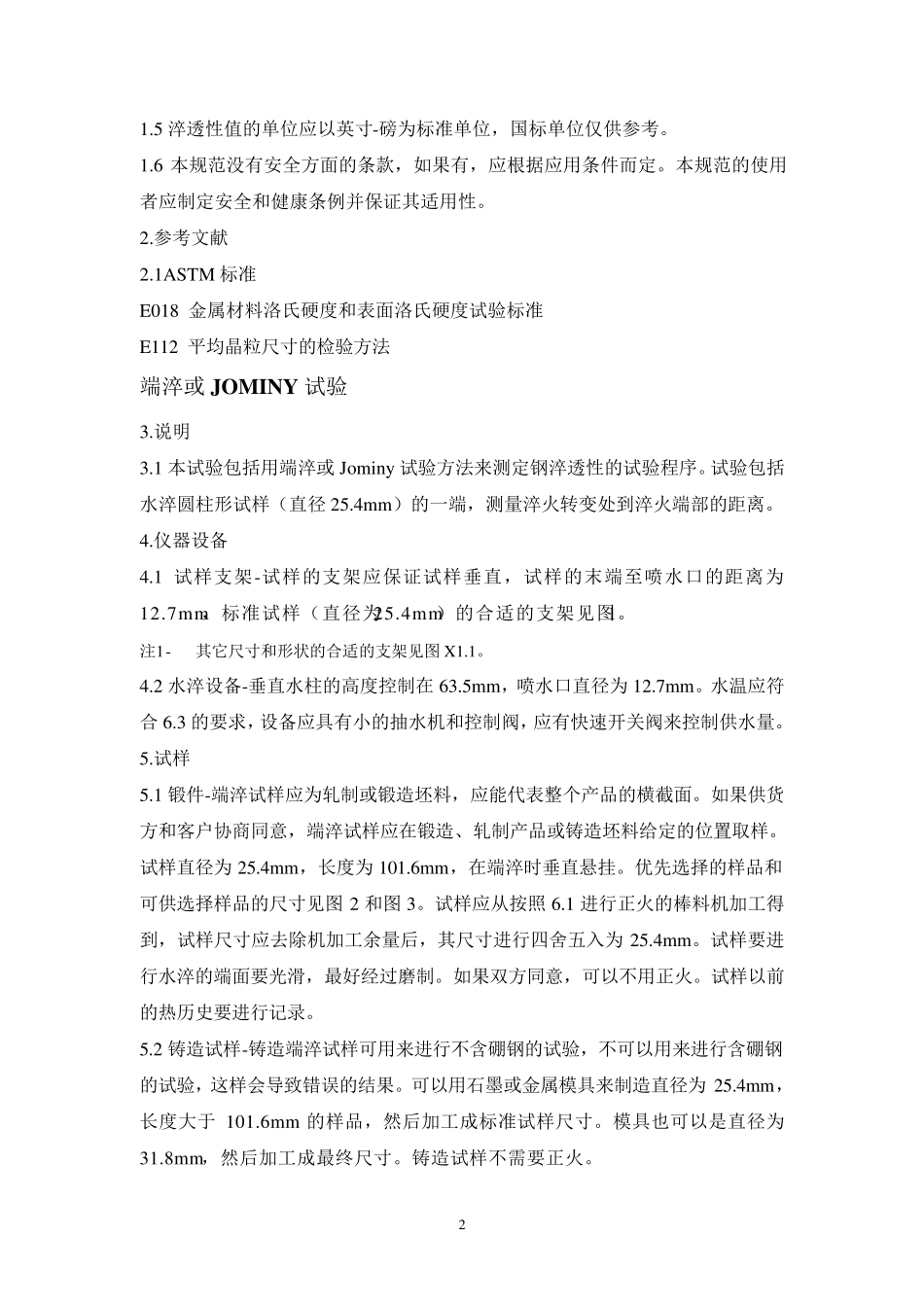

1 钢淬透性的标准试验方法 ASTM（A255-02） 1.范围 1.1 本规范包括钢淬透性试验方法的描述。这两种试验方法包括端淬或Jominy试验或根据化学成分计算钢的淬透性。 1.2 由已知钢种选择决定淬透性的方法由供货方和客户共同决定。材料检测报告应注明所用的淬透性试验方法。 1.3 这些试验方法中所采用的计算方法仅适用于具有以下化学成分范围的钢： 元素 范围，% 碳 0.10-0.70 锰 0.50-1.65 硅 0.15-0.60 铬 最大1.35 镍 最大1.50 钼 最大0.55 1.4 淬透性是测量钢在奥氏体转变点淬火深度的一种方法，见表1。它是一种定量的描述方法，测量试样具有标准尺寸和形状，用标准淬火方法进行淬火得到淬火的深度或宽度。在端淬试验中，淬火深度是从淬火端部到某硬度值的距离。 表1 正火和奥氏体转变温度A 钢种 要求的最大碳含量（%） 正火温度（℃） 奥氏体温度（℃） 1000，1300，1500 ≤0.25 925 925 3100，4000，4100 0.26-0.36 900 870 4300，4400，4500 4600，4700，5000 5100，6100B ，8100 8600，8700，8800 9400，9700，9800 ≥0.37 870 845 2300，2500，3300 ≤0.25 925 845 4800，9300 0.26-0.36 900 815 ≥0.37 870 800 9200 ≥0.5 900 870 A 在此表格中温度变化在±6℃以内是允许的。 B 对于6100 钢来说正火和奥氏体化温度要比此表中高 30℃。 2 1.5 淬 透 性 值 的 单 位 应 以 英 寸 -磅 为 标 准 单 位 ， 国 标 单 位 仅 供 参 考 。 1.6 本 规 范 没 有 安 全 方 面 的 条 款 ， 如 果 有 ， 应 根 据 应 用 条 件 而 定 。 本 规 范 的 使 用者 应 制 定 安 全 和 健 康 条 例 并 保 证 其 适 用 性 。 2.参 考 文 献 2.1ASTM 标 准 E018 金 属 材 料 洛 氏 硬 度 和 表 面 洛 氏 硬 度 试 验 标 准 E112 平 均 晶 粒 尺 寸 的 检 验 方 法 端 淬 或 JOMINY 试 验 3.说 明 3.1 本 试 验 包 括 用 端 淬 或 Jominy试 验 方 法 来 测 定 钢 淬 透 性 的 试 验 程 序 。 试 验 包 括水 淬 圆 柱 形 试 样 （ 直 径 25.4mm） 的 一 端 ， 测 量 淬 火 转 变 处 到 淬 火 端 部 的 距 离 。 4.仪 器 设 备 4.1 试 样 支 架 -试 样 的 支 架 应 保 证 试...
