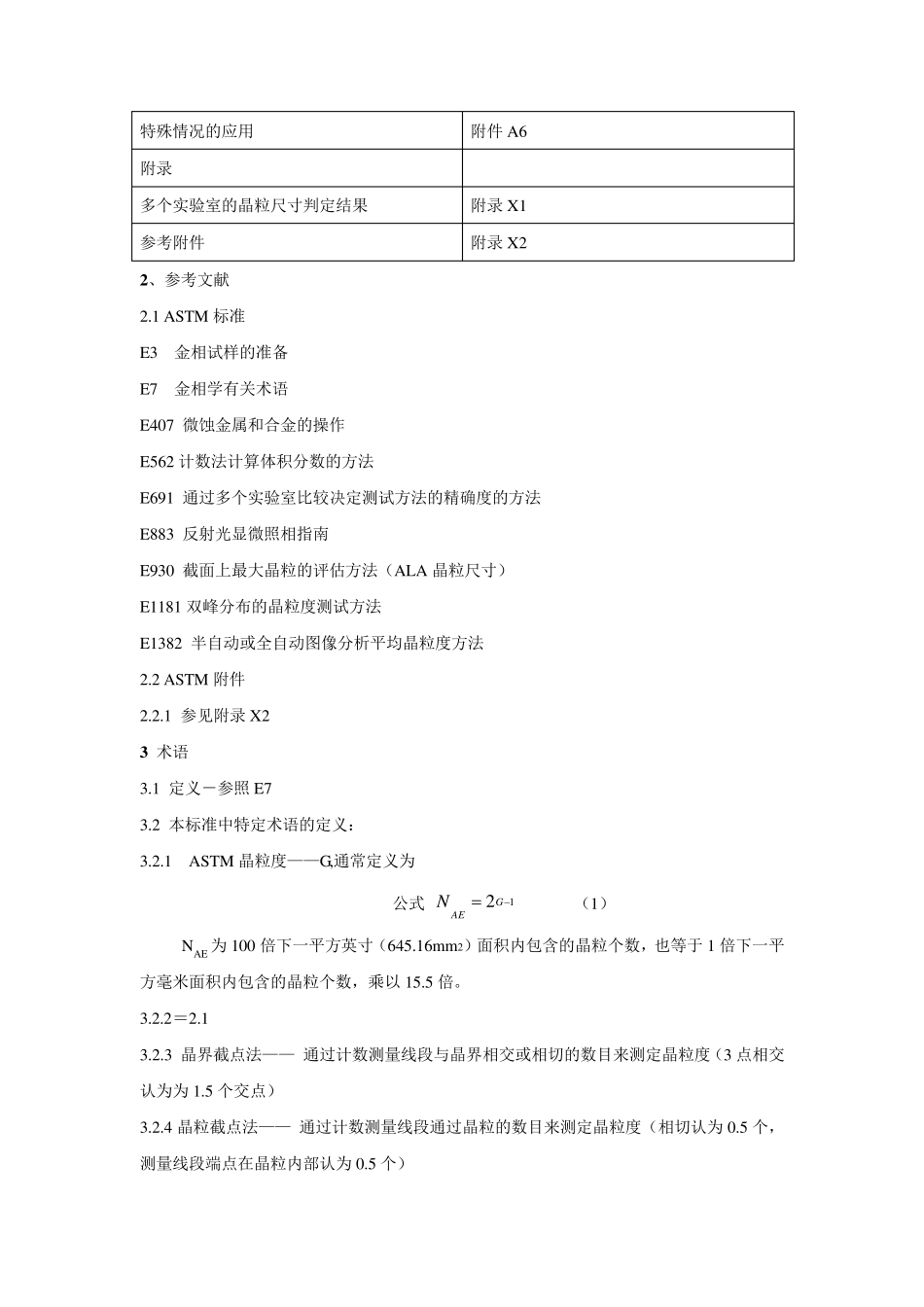

名称:E 112-96(2004 年重新核准) ——平均晶粒度标准测试方法 1 这一标准是根据 E112 条款颁布的;E112 之后紧跟的数字表示最初编辑的年份,或者表示最后修改的年份(如果有修改),括号内数字(如果有的话)则表示最终批准的年份,上标 ε1 表示从最后修改或批准之日起的一次编辑更换。 该标准被国防部各相关部门认可使用。 简介 这些金属平均晶粒度测试方法根本上是测量过程。因为这一过程完全是独立于金属及其合金材料的几何学问题。实际上,这些基本方法也应用于评估非金属的平均晶粒、晶体及晶胞尺寸。如果材料组织结构接近于标准对比图谱中的某一个图的话,可以采用对比法。截距法和求积法也经常应用于确定平均晶粒度。然而,对比法不能应用于单个晶粒的测量。 1 范围 1.1 本标准规定了金属组织的平均晶粒度表示及评定方法。这些方法也适用晶粒形状与标准系列评级图相似的非金属材料。这些方法主要适用于单相晶粒组织,但经具体规定后也适用于多相或多组元和试样中特定类型的晶粒平均尺寸的测量 1.2 本标准使用晶粒面积、晶粒直径、截线长度的单峰分布来测定试样的平均晶粒度。这些分布近似正态分布。本标准的测定方法不适用于双峰分布的晶粒度。双峰分布的晶粒度参见标准E1181。测定分布在细小晶粒基体上个别非常粗大的晶粒的方法参见 E930。 1.3 本标准的测量方法仅适用平面晶粒度的测量,也就是试样截面显示出的二维晶度,不适用于试样三维晶粒,即立体晶粒尺寸的测量。 1.4 试验可采用与一系列标准晶粒度图谱进行对比的方法或者在简单模板上进行计数的方法。利用半自动计数仪或者自动分析晶粒尺寸的软件的方法参见 E1382。 1.5 本标准仅作为推荐性试验方法,它不能确定受检材料是否接收或适合使用的范围。 1.6 测量数值应用 S I 单位表示。等同的英寸-英镑数值,如需标出,应在括号中列出近似值. 1.7 本标准没有列出所有的安全事项。本标准的使用者应建立适合的安全健康的操作规范和使用局限性。 1.8 章节的顺序如下: 章节 顺序 范围 1 参考文献 2 术语 3 重要性和用途 4 使用概述 5 制样 6 测试 7 校准 8 显微照相的准备 9 程序比较 10 平面法(JEFFRIES) 11 普通截取法 12 海恩线截取法 13 圆形截取法 14 Hilliard 单环法 14.2 Abrams 三环法 14.3 统计分析 15 非等轴晶试样 16 含两相或多相及组元试样 17 报告 18 精度和偏差 19 关键词...
