ATI六维力传感器使用须知

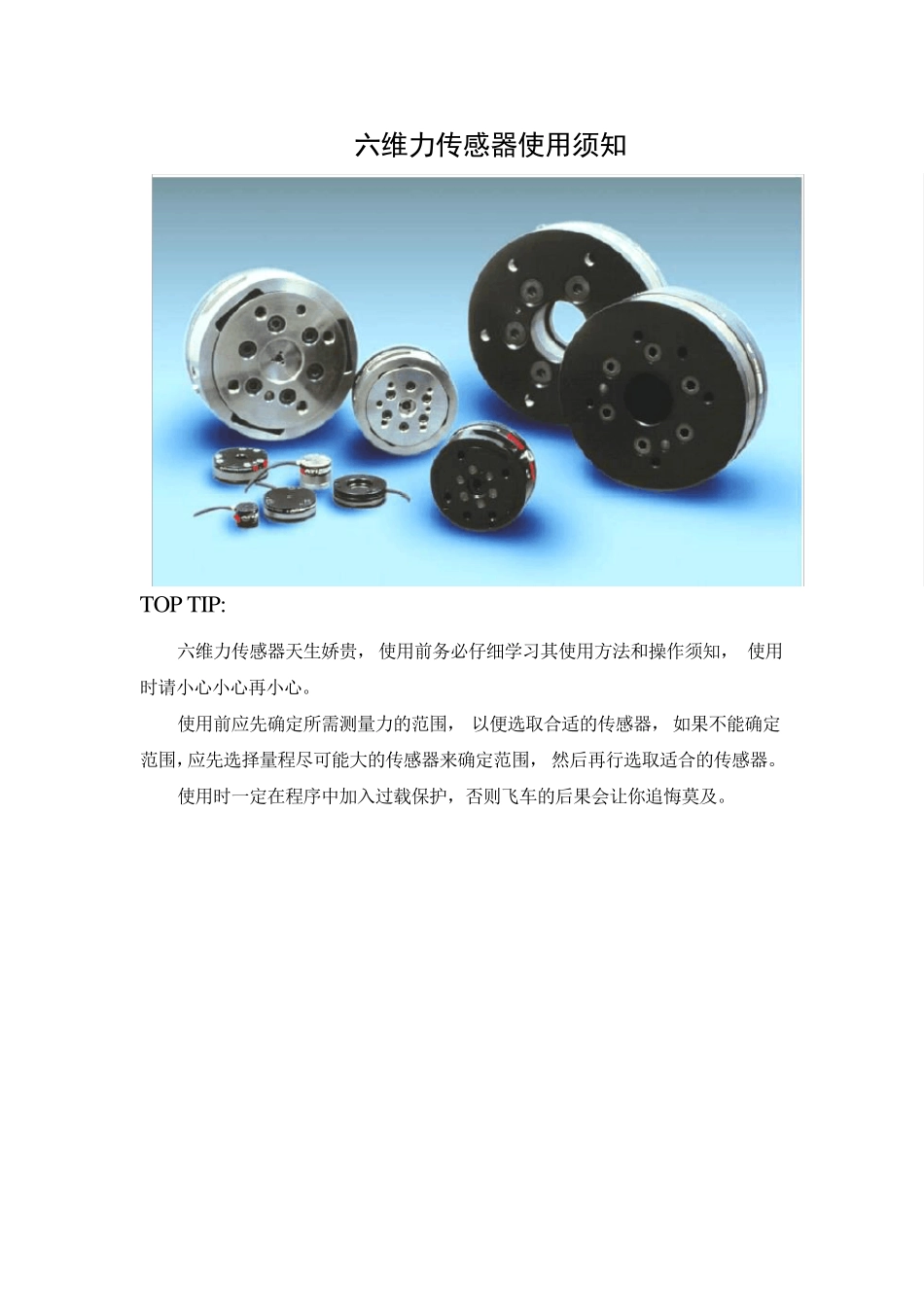

ATI六维力传感器使用须知_第1页
1/13

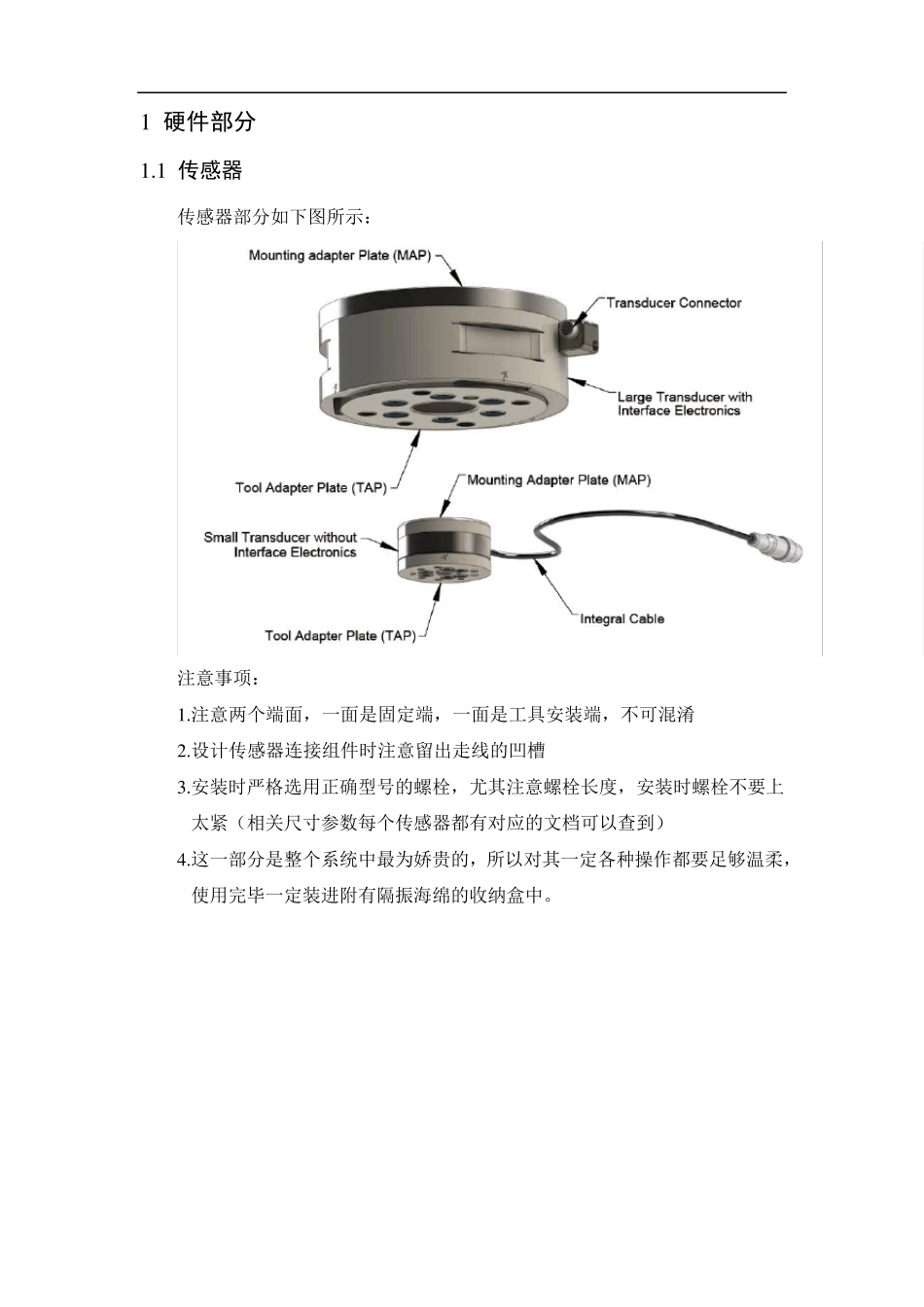

ATI六维力传感器使用须知_第2页
2/13
ATI六维力传感器使用须知_第3页
3/13
六维力传感器使用须知 TOP TIP: 六维力传感器天生娇贵,使用前务必仔细学习其使用方法和操作须知,使用时请小心小心再小心。 使用前应先确定所需测量力的范围,以便选取合适的传感器,如果不能确定范围,应先选择量程尽可能大的传感器来确定范围,然后再行选取适合的传感器。 使用时一定在程序中加入过载保护,否则飞车的后果会让你追悔莫及。 1 硬件部分 1 .1 传感器 传感器部分如下图所示: 注意事项: 1 .注意两个端面,一面是固定端,一面是工具安装端,不可混淆 2 .设计传感器连接组件时注意留出走线的凹槽 3 .安装时严格选用正确型号的螺栓,尤其注意螺栓长度,安装时螺栓不要上太紧(相关尺寸参数每个传感器都有对应的文档可以查到) 4 .这一部分是整个系统中最为娇贵的,所以对其一定各种操作都要足够温柔,使用完毕一定装进附有隔振海绵的收纳盒中。 1.2 接口供电盒(Interface Power Supply Box) 注意事项: 1.目前中心的传感器有两种供电盒一种需要外界电源,一种是不需要外接电源的。区别就在于有没有电源接口,有的话需外接电源才能正常工作。 2.红圈标出的接口有个凹槽,与其对应的接头有个突起,两者位置对应才能正确安装。 1 .3 连接示意图 目前我们中心所用力传感器系统可以分成两类: 1 . USB 型 1 ) USB 型的力传感器系统包括以下组件: 2 ) TW Transducer 即传感器 3 ) Interface power supply (IFPS) 接口供电盒 4 ) Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card 数据采集设备或数据采集卡 5 ) DAQ Software, running on a laptop or desktop 数据采集软件 6 ) Supporting power supplies for IFPS or DAQ device 电源 7 ) Cable from IFPS to DAQ Device or DAQ card 连接线 8 ) USB cable from USB DAQ device to PC USB线 其连接如下图所示: 3 2 . PCI 型 1 ) PCI 型的力传感器系统包括以下组件: 2 ) TIF Transducer TIF:型传感器 3 ) Power supply (PS):电源 4 ) Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card:数据采集设备或数据采集 5 ) DAQ Software, running on a laptop or desktop:数据采集软件 6 ) Supporting power supplies for PS or DAQ device:电源 7 ) Transducer cable:传感器传输线...
