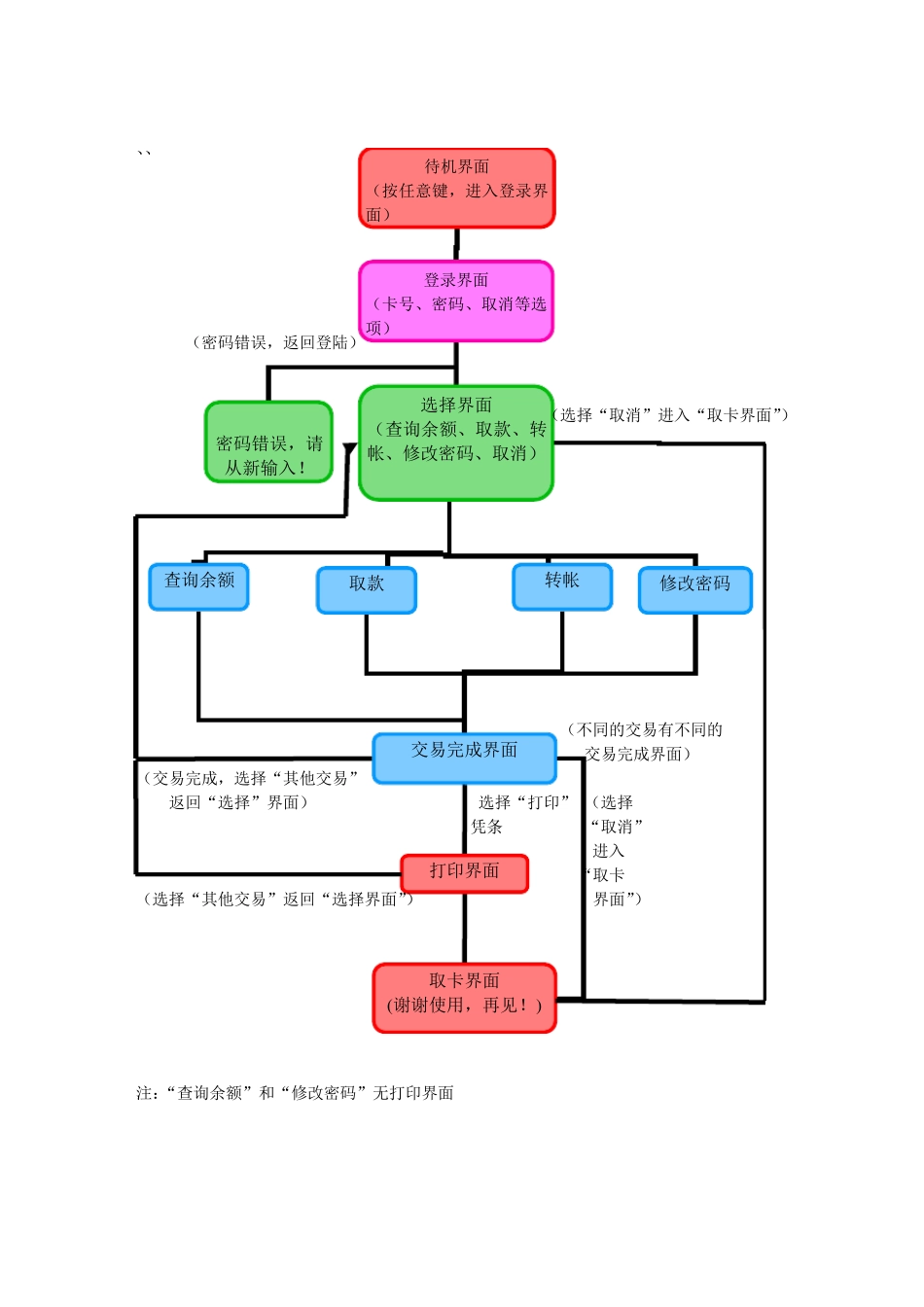

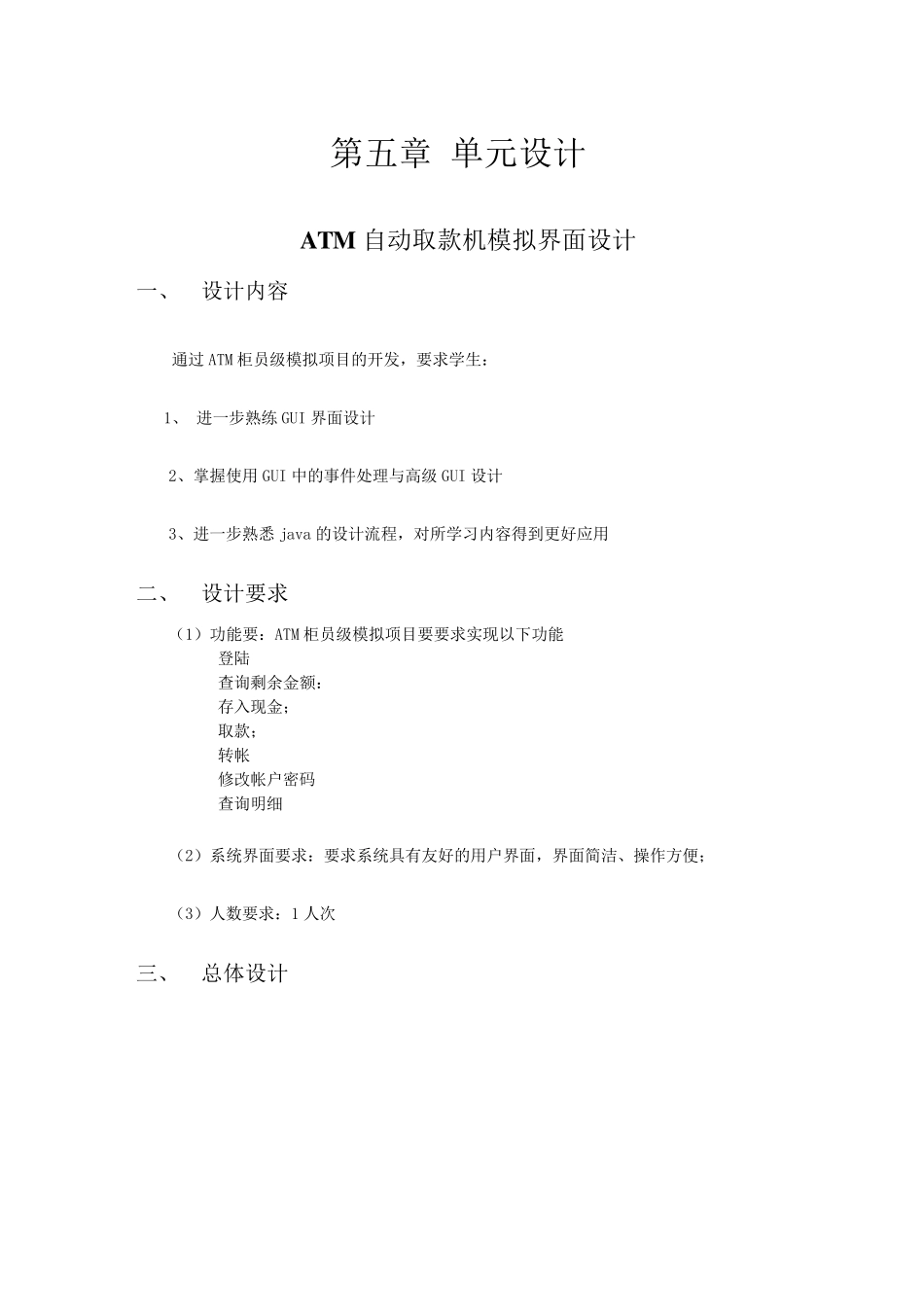

第五章 单元设计 ATM 自动取款机模拟界面设计 一、 设计内容 通过 ATM 柜员级模拟项目的开发,要求学生: 1、 进一步熟练 GUI 界面设计 2、掌握使用 GUI 中的事件处理与高级 GUI 设计 3、进一步熟悉 java 的设计流程,对所学习内容得到更好应用 二、 设计要求 (1)功能要:ATM 柜员级模拟项目要要求实现以下功能 登陆 查询剩余金额: 存入现金; 取款; 转帐 修改帐户密码 查询明细 (2)系统界面要求:要求系统具有友好的用户界面,界面简洁、操作方便; (3)人数要求:1 人次 三、 总体设计 待机界面 (按任意键,进入登录界面) 登录界面 (卡号、密码、取消等选项) 密码错误,请从新输入! 选择界面 (查询余额、取款、转帐、修改密码、取消) 查询余额 修改密码 转帐 取款 交易完成界面 取卡界面 (谢谢使用,再见!) 打印界面 、、 (密码错误,返回登陆) (选择“取消”进入“取卡界面”) (不同的交易有不同的 交易完成界面) (交易完成,选择“其他交易” 返回“选择”界面) 选择“打印” (选择 凭条 “取消” 进入 “取卡 (选择“其他交易”返回“选择界面”) 界面”) 注:“查询余额”和“修改密码”无打印界面 四、 运行效果 1 .在为使用时显示待机界面 2 .按任意键进入登录界面,输入正确的帐号和密码。 3 .密码输入错误,弹出密码错误界面。提示从新输入密码。 4 .登录成功后进入选择界面,选择需要进行的业务。根据不同选择进入以下界面. 5 .如果选择取款,进入取款界面。输入取款面额。提示最高面额为 5 0 0 0 元。选择取消进入取卡界面,选择返回进入选择界面。 6 .交易成功后,提示取出现金。点继续进入选择界面。点取消进入打印界面。 7 .如果选择余额查询界面,显示余额。并提示可用金额。 8 .如果选择转帐,进入转帐界面。提示输入转帐帐号和确认帐号。 9 .交易成功,选择继续进入选择界面,选择取消进入打印界面。 1 0 .如果选择修改密码,进入密码修改界面。并提示输入新密码和确认新密码。 1 1 .交易成功,选择继续进入选择界面,选择取消进入取卡界面。 1 2 .打印界面,打印取款和转帐交易的信息,选择否跳过。 1 3 .取卡界面,退出交易是弹出。
