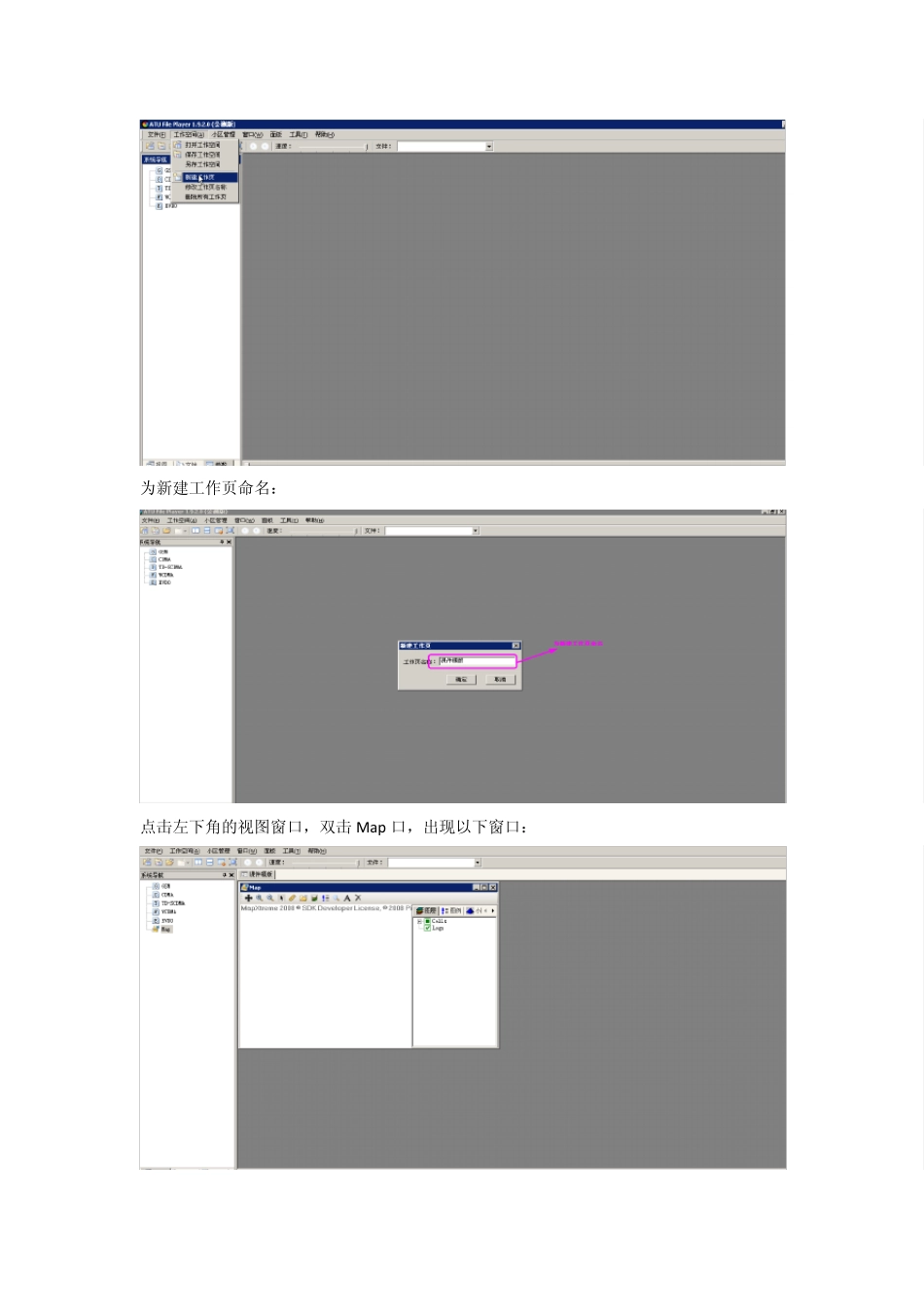

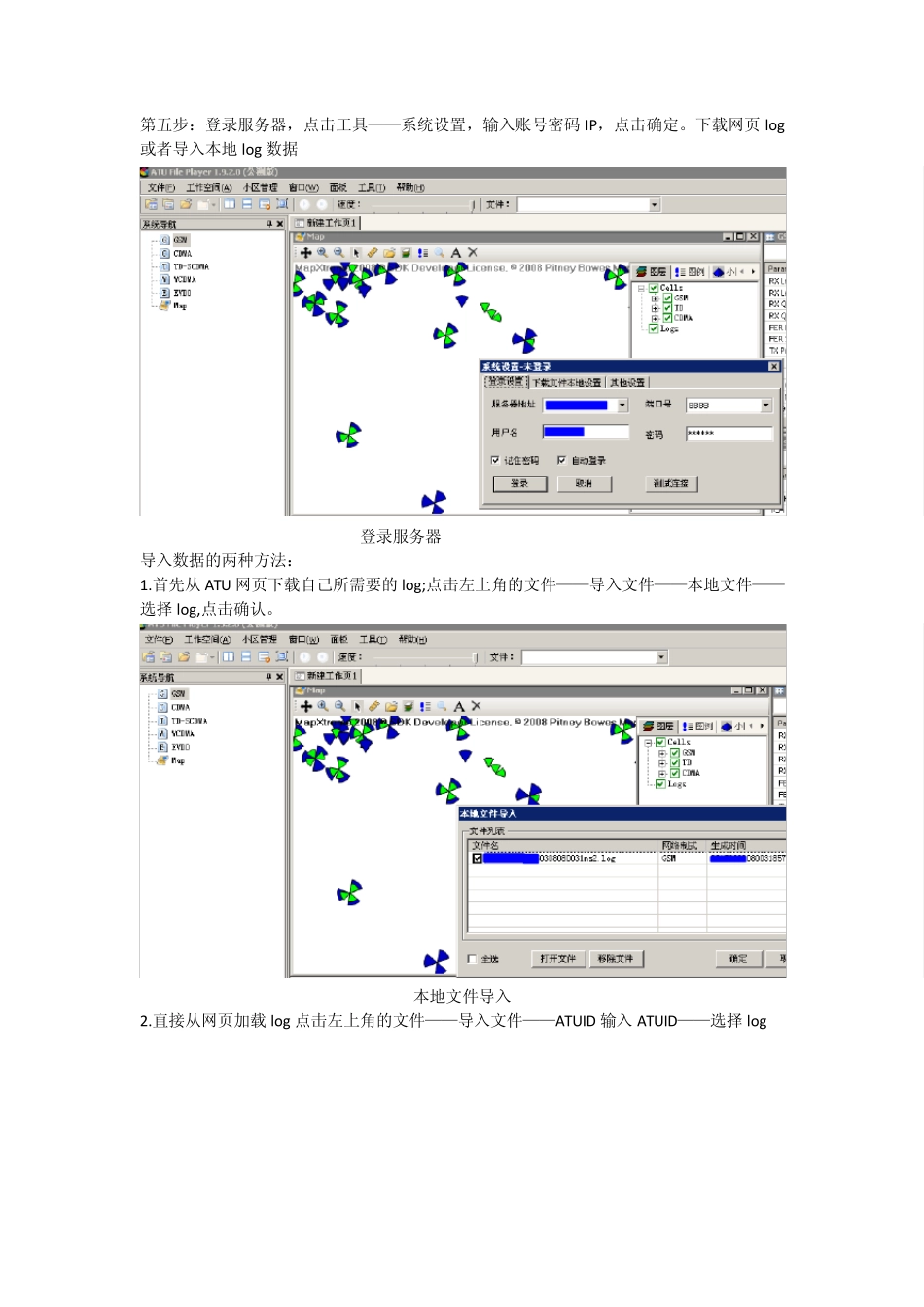

ATU 操作指导书 第一步：安装ATU 软件，下面为ATU 软件安装包：双击后，一直点击下一步，直到完成。 第二步：打开ATU 软件： 第三步：点击左下角的参数 第四步：新建工作空间，步骤如下：点击工作空间——新建工作页 为新建工作页命名： 点击左下角的视图窗口，双击Map 口，出现以下窗口： 第五步：登录服务器，点击工具——系统设置，输入账号密码 IP，点击确定。下载网页 lo g或者导入本地 lo g 数据 登录服务器 导入数据的两种方法： 1.首先从 ATU 网页下载自己所需要的 lo g;点击左上角的文件——导入文件——本地文件——选择 lo g,点击确认。 本地文件导入 2.直接从网页加载 lo g 点击左上角的文件——导入文件——ATUID 输入 ATUID——选择 lo g 点击下一步，下载，下载完成后点击加载。 第六步：导入工参，工具栏——小区管理——小区数据——倒入小区，弹出以下窗口，鉴于一些信息不方面透漏，已涂掉。 出现以下窗口：其中第二列与第一列要相互对应。对应之后点击确定导入，然后保存 第七步：基站扇区选择：点击 Map窗口下的 A 字，选择 CELLName,显示比例，根据实际情况输入，比例值越小，显示的基站越少。输入完后，点击确定。 第八步：导入lo g 之后，左上角GSM 可以打开，然后双击GSM 窗口下的6 个小窗口。 第九步：阀值设置：点击左下角参数——左上角GSM——Dow nlink Measurement——RX QUALSUB，双击QUALSUB 可以设置阀值以及主服务小区、邻区的拉线颜色，粗细等。 设置阀值 邻区拉线设置 第十步：分析LOG 首先选择要分析的LOG，如下图： 鼠标左键点击 RX QUALSUB 拖至地图窗口，会出现以下窗口： 待上图完毕，可发现语音质量差的路段，如下图：左键点击红色的点即为问题路段，从下图可以发现占用小区的话质、频点、信号强度、以及信令。注意：基站扇区图到问题点的红色拉线为主服务小区，黄色线段为邻区。 而后即可通过邻区，Nastar、无线环境等因素分析数据，从而发现问题，解决问题。 编著：李洪超 此文仅供 ATU 分析 lo g 使用,此文以GSM 为例，TD，LTE 与此操作相同，仅在选择分析指标时不同。
