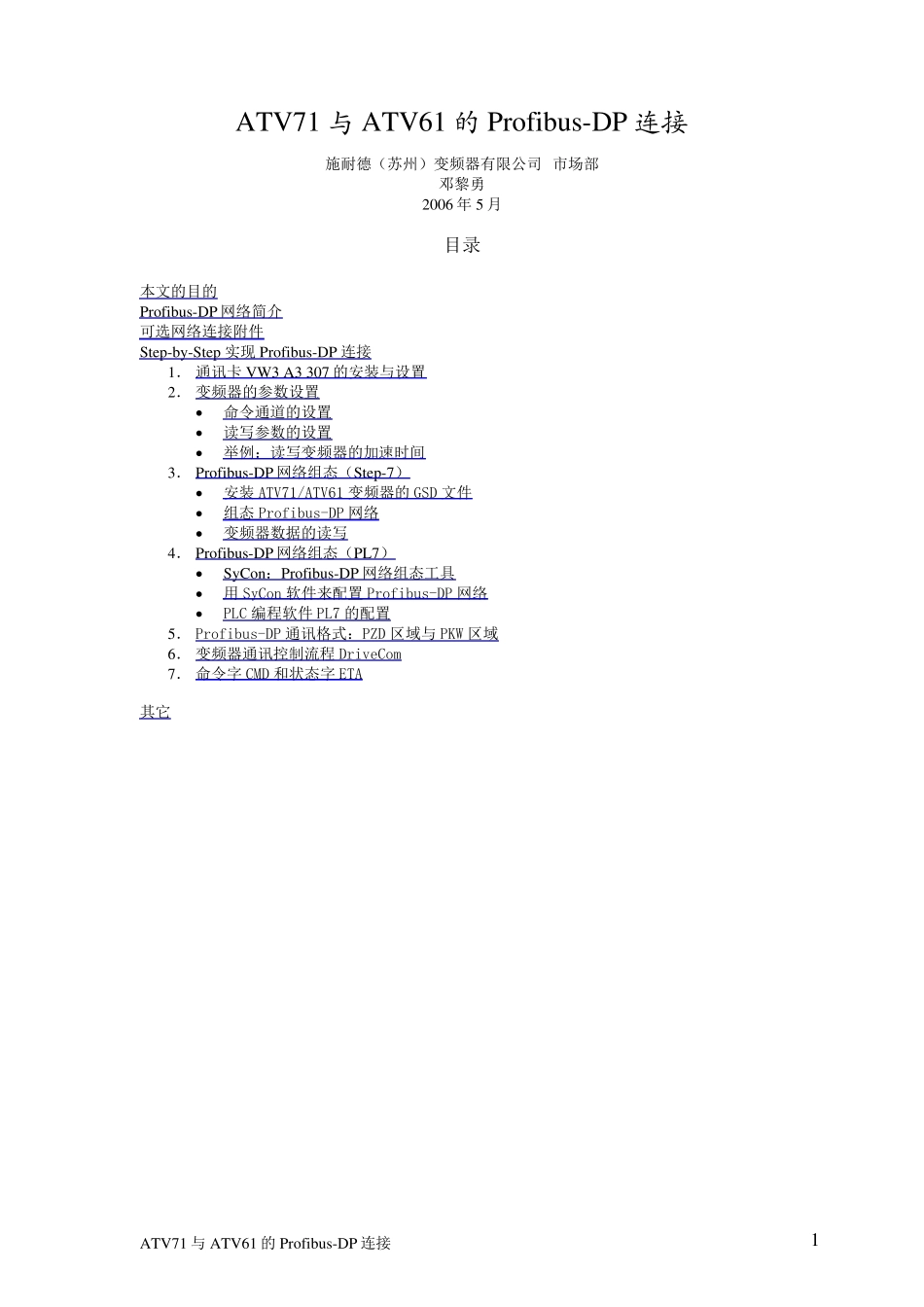

ATV71 与 ATV61 的 Profibu s-DP 连接 1 ATV71 与ATV61 的Profibu s-DP 连 接 施耐德（苏州）变频器有限公司 市场部 邓黎勇 2006 年 5 月 目录 本文的目的 Profibu s-DP 网络简介 可选网络连接附件 Step-by -Step 实现 Profibu s-DP 连接 1． 通讯卡 VW3 A3 307 的安装与设置 2． 变频器的参数设置 • 命令通道的设置 • 读写参数的设置 • 举例：读写变频器的加速时间 3． Profibu s-DP 网络组态（Step-7） • 安装 ATV71/ATV61 变频器的 GSD 文件 • 组态 Profibus-DP 网络 • 变频器数据的读写 4． Profibu s-DP 网络组态（PL7） • Sy Con：Profibu s-DP 网络组态工具 • 用 SyCon 软件来配置 Profibus-DP 网络 • PLC 编程软件 PL7 的配置 5． Profibus-DP 通讯格式：PZD 区域与 PKW 区域 6． 变频器通讯控制流程 DriveCom 7． 命令字 CMD 和状态字 ETA 其它 ATV71 与ATV61 的Profibu s-DP 连接 2 本文的目的： 这篇文章的目的是指导施耐德技术工程师、销售人员、分销商的技术工程师、以及用户的工程师如何用施耐德ATV71/ATV61变频器连接Profibu s-DP网络。文章风格追求简捷易懂，如果有更复杂应用的要求，请在本文的基础上参照ATV71 的Profibu s 中文手册（ATV71_Profibu s_Manu al_CH_V1.pdf ）。 <点击此处返回目录> Profibu s-DP网络简介： Profibu s-DP 是一个性能很强的高速现场总线，它符合工业通信的要求。主站周期地读取从站的输入信息并周期地向从站发送输出信息。Profibu s-DP 具有两种介质访问方式： • 分散方式，使用令牌传递原理。 • 集中方式，使用主－从通讯原理。 它采用的物理连接可以是RS-485 双绞线、双线电缆或光缆，拓扑结构可以是树型、星型、或者环形，波特率从 9.6Kbit/s 到12Mbit/s，总线上最多站点（主-从设备）数为126。 <点击此处返回目录> 可选网络连接附 件 ： 要实 现 ATV71/ATV61 与Profibus-DP 网 络 的物理 连接，Profibus-DP 通讯卡 VW3A3307 是必 不 可少 的。 右 图 就 是ATV71 、 ATV61 所 通 用 的Profibus-DP 通 讯卡 VW3A3307 的外 形。 ATV71 与ATV61 的Profibus-DP 连接 3 作为Profibus-DP 网络的从站，该卡有一个标准的九针SUB-D 型母接头。不需要任何额外设备，就可以用标准的Profibus-DP 网络电缆及接头连接...
