Authorware教程：第7章运动效果设计1

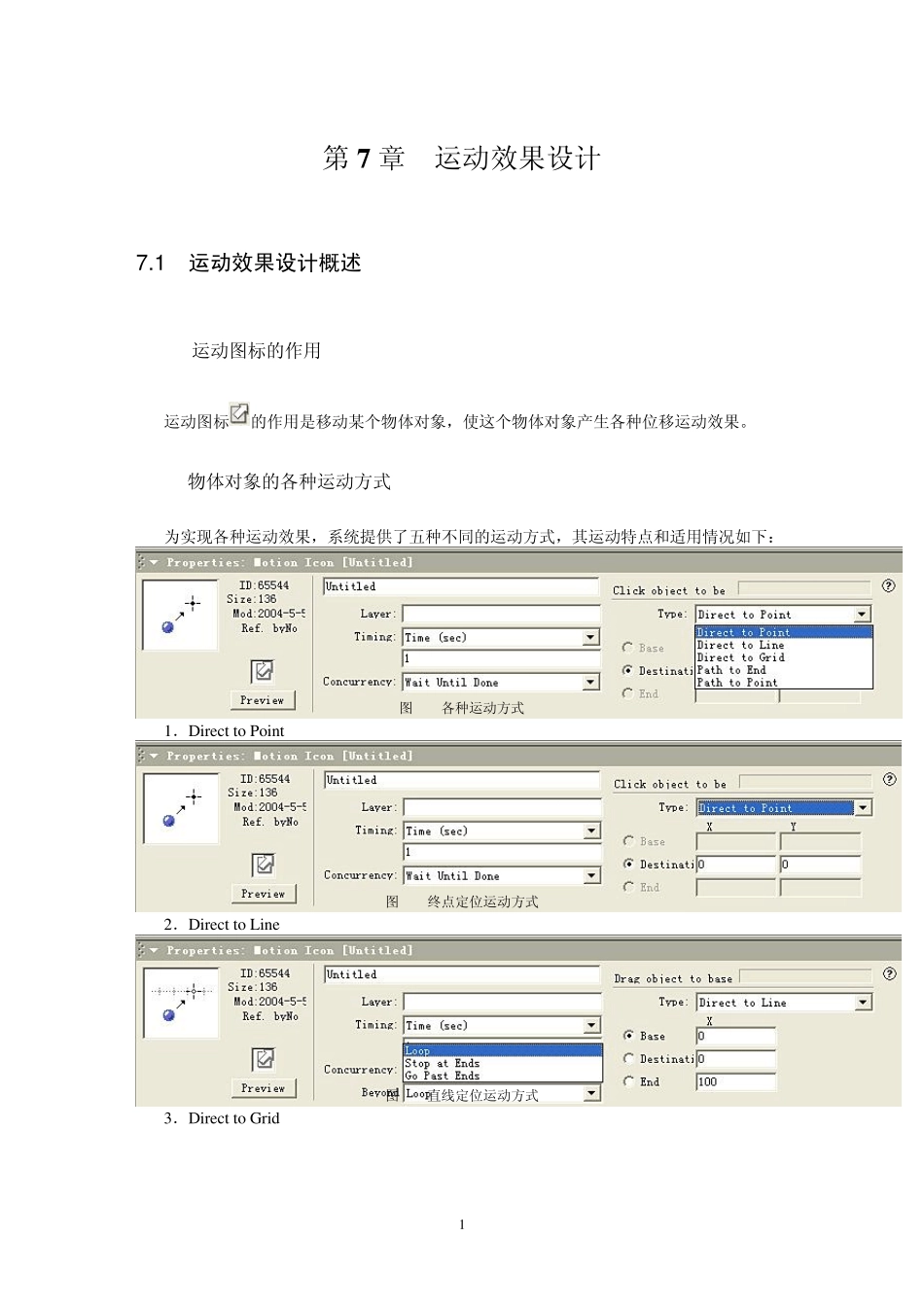

1 第7 章 运动效果设计 7 .1 运动效果设计概述 7.1.1 运动图标的作用 运动图标的作用是移动某个物体对象，使这个物体对象产生各种位移运动效果。 7.1.2物体对象的各种运动方式 为实现各种运动效果，系统提供了五种不同的运动方式，其运动特点和适用情况如下： 图7.1各种运动方式 1．Direct to Point 图7.2终点定位运动方式 2．Direct to Line 图7.3直线定位运动方式 3．Direct to Grid 2 图7.4平面定位运动方式 4．Path to End 图7.5路径终点运动方式 5．Path to Point 图7.6路径定位运动方式 7.1.3运动路径的设定 以路径终点方式为例，在Path to End Options(路径终点操作)对话框中设定运动路径的方法如下： 1．对话框标题条下右端给出了运动方式，左端提示设计者选取屏幕上某一欲运动的对象。 图7.7要求为物体创建运动路径 2．物体中心位置出现一个黑三角，标志着当前点为运动路径的起始点。 3．用鼠标左键点中并拖动物体到设想的路径上一点，释放鼠标，发现一条直线自动连接 3 了上一点和当前点。 图7.8拖曳物体指定关键点创建路径 4．用鼠标左键点中并拖动路径上的三角标记，可调整路径上各点的位置。 5．若需在路径上增加关键点，可以用鼠标点击路径上某处，一个新的标记将出现在点击位置。 6．若需在路径上删除一个关键点，选中此点，然后敲击Delete Point按钮。 7．用以上方法创建的路径，形成折线路径。若想改用弧线连接，可以双击点的三角标志，使它变为圆形标志，路径变为一条平滑的曲线。 8．创建一个闭合路径，应将终点设置为与起点重合。 7.1.4运动图标设置的一般方法 利用运动图标使物体产生运动的具体操作如下： 1．在流程线上放置一个图标，将欲移动的物体放在这个图标中。 2．在流程线上欲移动的物体所在图标下方放置一个运动图标。 3．单击运动图标，在屏幕下方将出现一个运动图标参数设置对话框。可以确定物体的各种运动方式。 4．单击屏幕上某一物体，将它指定为移动对象，移动它以指定定位点、定位直线、定位平面或创建运动路径。 5．在选择设置对话框中设置有关参数。 [实例7.1] 玫瑰女郎 4 图7. 9例7-1-玫瑰女郎运行效果 程序的设计步骤如下： 图7. 10例7-1-玫瑰女郎程序 1.输入三张图片“金色背景.tif”、“玫瑰.tif”、“女郎.tif”。 2.先打开“金色背景.tif”图标，然后打开“玫瑰.tif”和“女郎.tif” 图标。 3.分别在“玫瑰.tif”和“女郎.ti...
