AUTOCAD2012中级考证题库

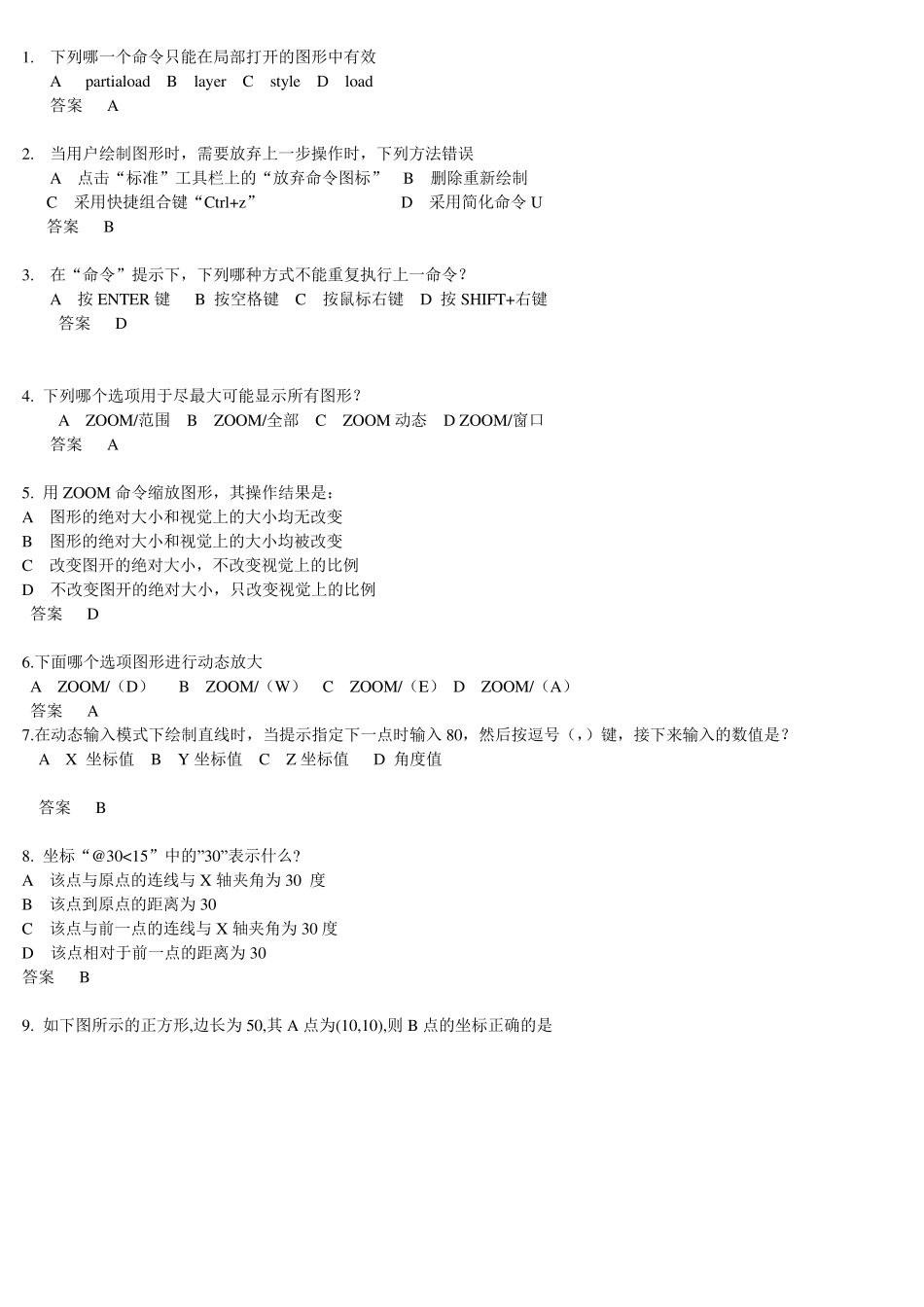

1. 下列哪一个命令只能在局部打开的图形中有效 A partiaload B layer C style D load 答案 A 2. 当用户绘制图形时，需要放弃上一步操作时，下列方法错误 A 点击“标准”工具栏上的“放弃命令图标” B 删除重新绘制 C 采用快捷组合键“Ctrl+z” D 采用简化命令U 答案 B 3. 在“命令”提示下，下列哪种方式不能重复执行上一命令？ A 按 ENTER 键 B 按空格键 C 按鼠标右键 D 按 SHIFT+右键 答案 D 4. 下列哪个选项用于尽最大可能显示所有图形？ A ZOOM/范围 B ZOOM/全部 C ZOOM 动态 D ZOOM/窗口 答案 A 5. 用ZOOM 命令缩放图形，其操作结果是： A 图形的绝对大小和视觉上的大小均无改变 B 图形的绝对大小和视觉上的大小均被改变 C 改变图开的绝对大小，不改变视觉上的比例 D 不改变图开的绝对大小，只改变视觉上的比例 答案 D 6.下面哪个选项图形进行动态放大 A ZOOM/（D） B ZOOM/（W） C ZOOM/（E） D ZOOM/（A） 答案 A 7.在动态输入模式下绘制直线时，当提示指定下一点时输入 80，然后按逗号（，）键，接下来输入的数值是？ A X 坐标值 B Y 坐标值 C Z 坐标值 D 角度值 答案 B 8. 坐标“@30<15”中的”30”表示什么? A 该点与原点的连线与 X 轴夹角为 30 度 B 该点到原点的距离为 30 C 该点与前一点的连线与 X 轴夹角为 30 度 D 该点相对于前一点的距离为 30 答案 B 9. 如下图所示的正方形,边长为 50,其 A 点为(10,10),则 B 点的坐标正确的是 A 相对于A 点(@50<30) B 相对于A 点(@53.5013.35.0000) C 相对于坐标原点(50.000,25.0000) D 相对于坐标原点(@50<30) 答案 A 10.如图所示,图中阴影部分的面积是多少? A 11498.668 B 1256.637 C 12755.305 D 10242.031 答案 D 11 “图层”工具栏中按钮“将对象的图层置为当前”的作用是? A 将所选对象移至当前图层 B 将所选对象移出当前图层 C 将选中对象所在的图层置当前图层 D 增加图层 答案 C 12. 如图所示，捕捉矩形的中心利用的是？ A 对象捕捉 B 对象捕捉追踪 C 对象捕捉和对象捕捉追踪 D 对象捕捉和极轴追踪 答案 C 13.如果某图层的对象不能被编辑，但能在屏幕上可见，且能捕捉该对象的特殊点和标注尺寸，该图层状态为？ A 冻结 B 锁定 C 隐藏 D 块 答案 B 14. 如图所示，多段线的总长度是多少？ A 130....
