AutoCAD三维建模教程

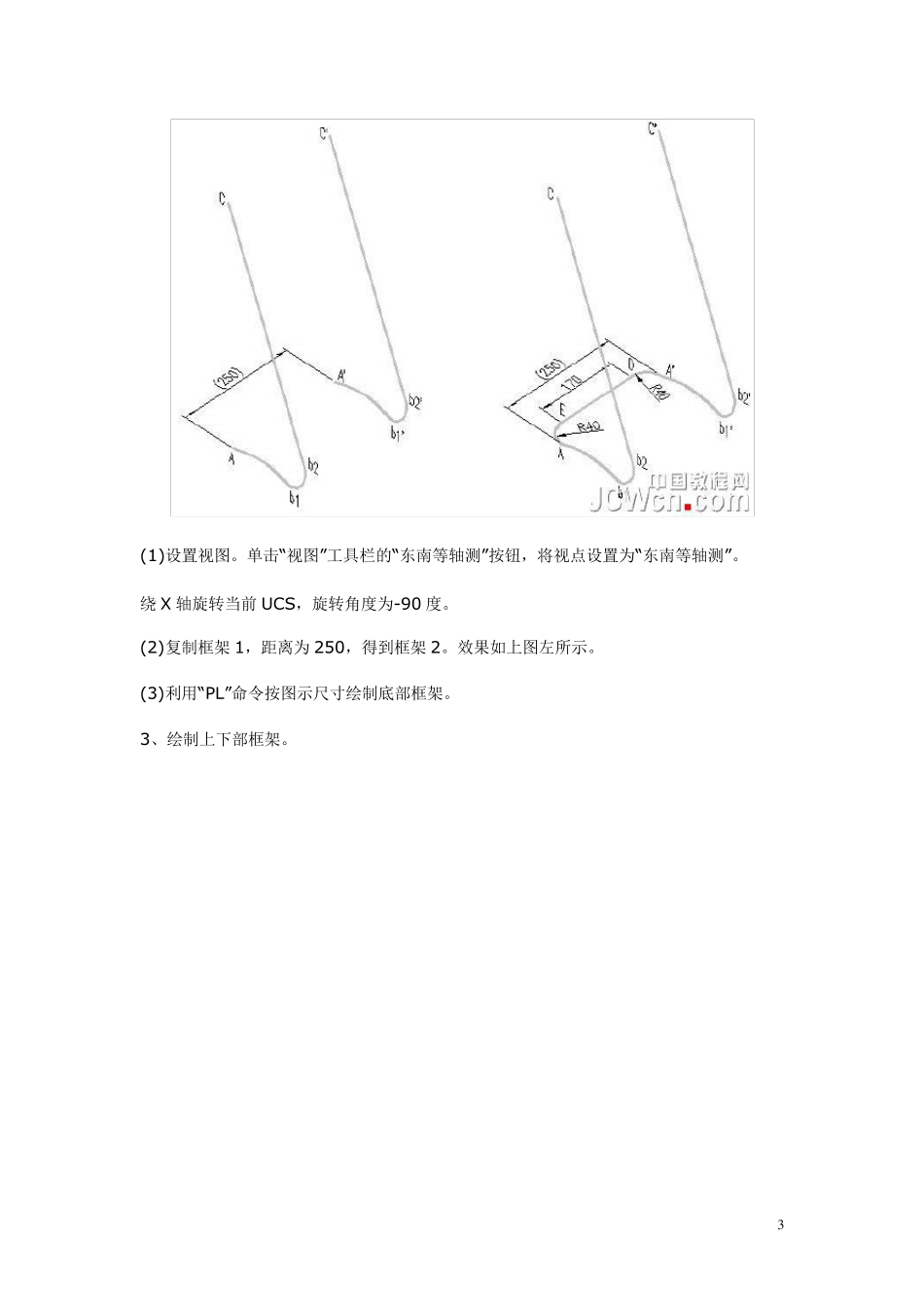

1 Au toCAD 三维建模教程：公告牌制作流程 先来看看最终效果： 本题用的主要方法： 1、应用“拉伸”命令的“路径”选项; 2、灵活设置 UCS。 3、应用视图转换。 下面，是本习题的详细绘图步骤讲解。 1、首先，绘制侧面框架一。 2 (1)绘制框架的轮廓线。利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65 度。 (2)圆角连接框架。利用“F”命令，圆角两对象。 (3)在A 和b1 点两点之间作一圆弧，圆弧高度可如图所示。 (4)删掉下方的横线Ab1。 接下来，利用多段线的合并命令将以上对象合并为一个整体。 2、绘制另一侧的框架及底部框架。 3 (1)设置视图。单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。 绕X 轴旋转当前UCS，旋转角度为-90 度。 (2)复制框架1，距离为250，得到框架2。效果如上图左所示。 (3)利用“PL”命令按图示尺寸绘制底部框架。 3、绘制上下部框架。 4 先设置视图。单击“视图” 工具栏的“三点” 按钮。单击点C 指定坐标新原点，单击点b2 指定X 轴正向，单击点C’指定Y 轴正向。 启用“直线” 命令，指定点F 的坐标50,0,0，输入距离250，得到直线FG。 同理，得到直线HJ。 4、绘制拉伸圆。 5 绘制顶部的拉伸圆。 先设置视图。单击“UCS” 工具栏的“Y” 按钮，指定旋转角度为-90。 启用“圆” 命令，作圆心在C 点，圆半径为5 的圆。 同理，在C’点也作一等半径圆。 绘制公告牌横杆的拉伸圆。 旋转视图到当前作图面上。单击“UCS” 工具栏的“X” 按钮，指定旋转角度为90。 启用“圆” 命令，绘制横杆的两个拉伸圆。 绘制底部支架的拉伸圆。 启用“三点” 设置视图命令，指定新原点为R40 圆弧圆心，指定点A 为X 轴正向，指定点E为Y 轴正向。 单击“UCS” 工具栏的“X” 按钮，绕X 轴旋转当前UCS，旋转角度为 -90。 用“圆” 命令画底部支架的拉伸圆。 5、拉伸实体对象。 6 启用“拉伸” 命令， _EXTRUDE↙(或单击“实体” 工具栏的“拉伸” 按钮)，选择上支架的Φ10圆为拉伸对象，选择“路径(P)” 选项，单击直线FG。 重复此操作，依次拉伸所有框架。 单击菜单“视图(V)” →“着色(S)” →“体着色(G)” 。 6、绘制顶部小球。 先设置视图。 启用“三点” 设置视图命令，单击C 点为坐标原点，单击点 C’为X 轴正向，单击点 F 为Y 轴正向。 绕 X 轴旋转当前 UCS，旋转角度为90。 绘制小球。 启用...
