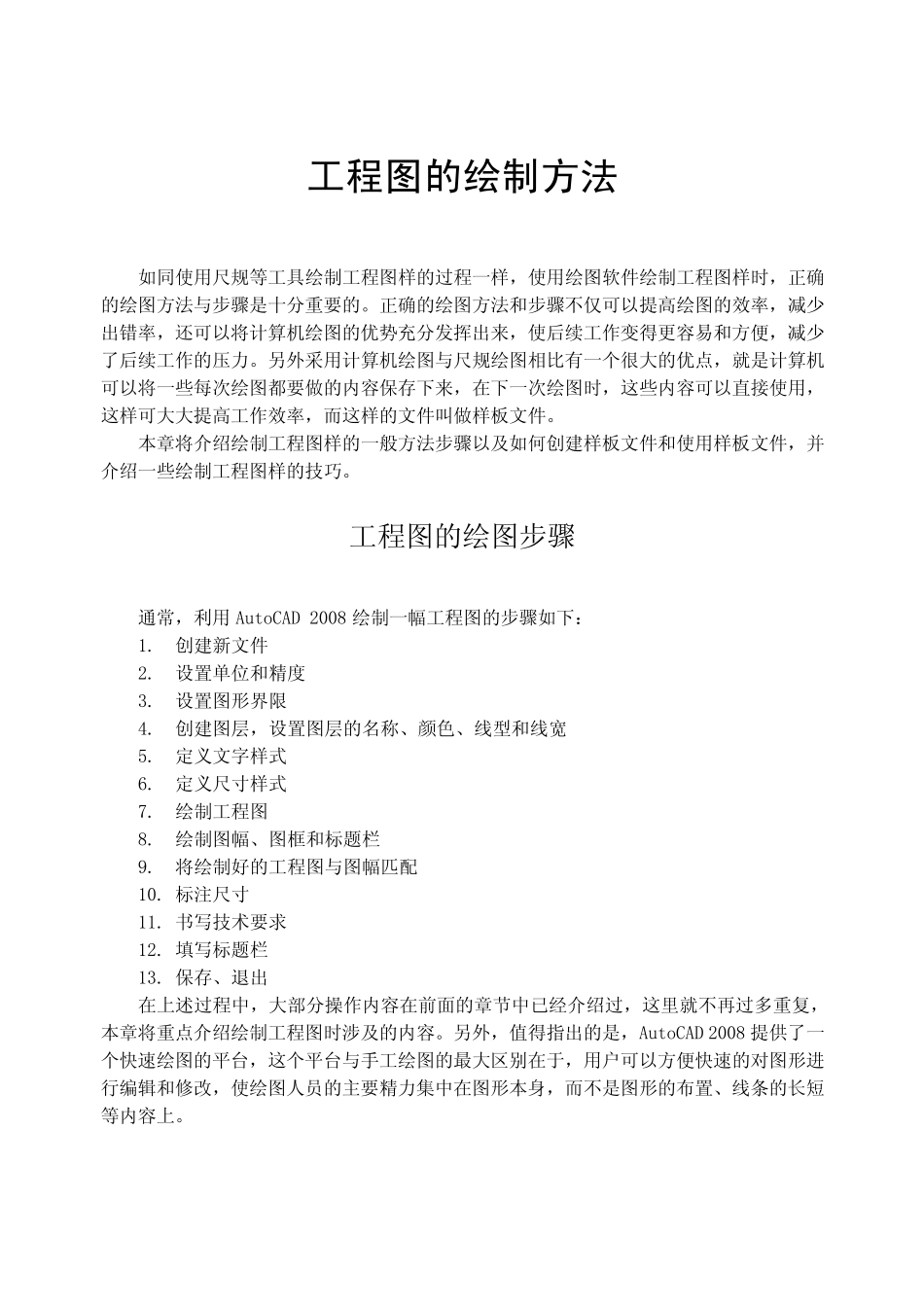

工程图的绘制方法 如 同 使 用 尺 规 等 工 具 绘 制 工 程 图 样 的 过 程 一 样 ， 使 用 绘 图 软 件 绘 制 工 程 图 样 时 ， 正 确的 绘 图 方 法 与 步 骤 是 十 分 重 要 的 。 正 确 的 绘 图 方 法 和 步 骤 不 仅 可 以 提 高 绘 图 的 效 率 ， 减 少出 错 率 ， 还 可 以 将 计 算 机 绘 图 的 优 势 充 分 发 挥 出 来 ， 使 后 续 工 作 变 得 更 容 易 和 方 便 ， 减 少了 后 续 工 作 的 压 力 。 另 外 采 用 计 算 机 绘 图 与 尺 规 绘 图 相 比 有 一 个 很 大 的 优 点 ， 就 是 计 算 机可 以 将 一 些 每 次 绘 图 都 要 做 的 内 容 保 存 下 来 ， 在 下 一 次 绘 图 时 ， 这 些 内 容 可 以 直 接 使 用 ，这 样 可 大 大 提 高 工 作 效 率 ， 而 这 样 的 文 件 叫 做 样 板 文 件 。 本 章 将 介 绍 绘 制 工 程 图 样 的 一 般 方 法 步 骤 以 及 如 何 创 建 样 板 文 件 和 使 用 样 板 文 件 ， 并介 绍 一 些 绘 制 工 程 图 样 的 技 巧 。 工 程 图 的 绘 图 步 骤 通 常 ， 利 用 AutoCAD 2008 绘 制 一 幅 工 程 图 的 步 骤 如 下 ： 1. 创 建 新 文 件 2. 设 置 单 位 和 精 度 3. 设 置 图 形 界 限 4. 创 建 图 层 ， 设 置 图 层 的 名 称 、颜色、线型和 线宽 5. 定义文 字样 式 6. 定义尺 寸样 式 7. 绘 制 工 程 图 8. 绘 制 图 幅 、图 框和 标题栏 9. 将 绘 制 好的 工 程 图 与 图 幅 匹配 10. 标注尺 寸 11. 书写技 术要 求 12. 填写标题栏 13. 保 存 、退出 在 上述过 程 中， 大 部分 操作 内 容 在 前面的 章 节 中已 经 介 绍 过 ， 这 里 就 不 再 过 多 重 复 ，本 章 将 重 点 介 绍 绘 制 工 程 图 时 涉 及 的 内 容 。 另 外 ， 值 得 指 出 的 是 ， AutoCAD 2008 提 供 了 一个 快 速 绘 图 的 平 台 ， 这 个 平 台 与 手 工 绘 图 的 最 大 区 别 在 于 ， 用 户 可 以 方 ...
