AutoCAD理论试题

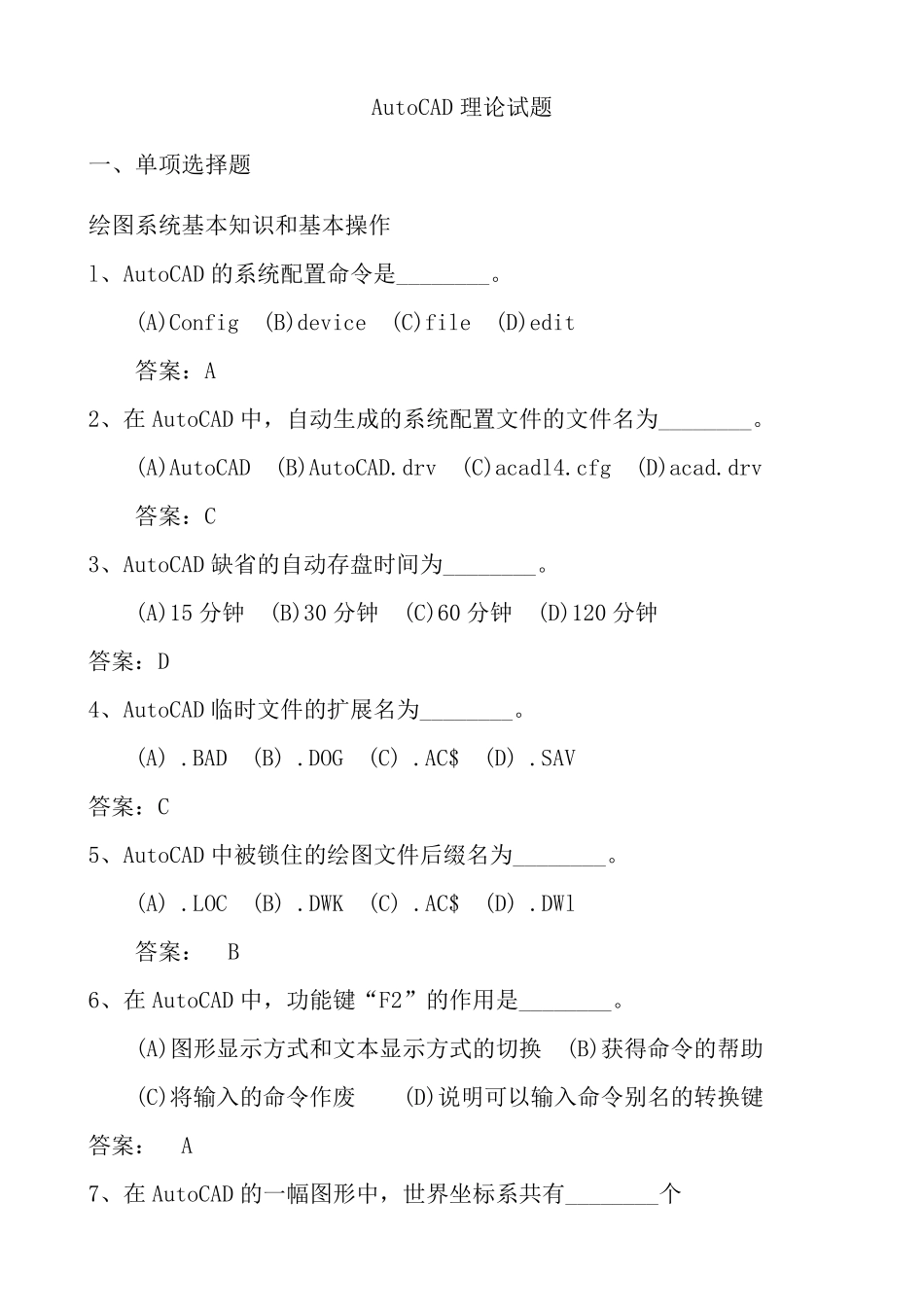

AutoCAD 理论试题 一、单项选择题 绘图系统基本知识和基本操作 l、AutoCAD 的系统配置命令是________。 (A)Config (B)device (C)file (D)edit 答案：A 2、在AutoCAD 中，自动生成的系统配置文件的文件名为________。 (A)AutoCAD (B)AutoCAD.drv (C)acadl4.cfg (D)acad.drv 答案：C 3、AutoCAD 缺省的自动存盘时间为________。 (A)15 分钟 (B)30 分钟 (C)60 分钟 (D)120 分钟 答案：D 4、AutoCAD 临时文件的扩展名为________。 (A) .BAD (B) .DOG (C) .AC$ (D) .SAV 答案：C 5、AutoCAD 中被锁住的绘图文件后缀名为________。 (A) .LOC (B) .DWK (C) .AC$ (D) .DWl 答案： B 6、在AutoCAD 中，功能键“F2”的作用是________。 (A)图形显示方式和文本显示方式的切换 (B)获得命令的帮助 (C)将输入的命令作废 (D)说明可以输入命令别名的转换键 答案： A 7、在AutoCAD 的一幅图形中，世界坐标系共有________个 (A)1 (B)2 (C)3 (D)任意多 答案： A 8、 AutoCAD 中，世界坐标系的英文缩写为________。 (A)WPS (B)WCS (C)RPS (D)UCS 答案： B 9、AutoCAD 中，用来选择距离、角度的数制和精度的命令有________。 (A)LIMITS (B)SHELL (C)RENAME (D)DDUNITS 答案： D 10、AutoCAD 中设置图幅用________命令。 (A)NEW (B)LIMITS (C)EXTEND (D)RECTANGLE 答案： B 12、CAD 的英文全称是________。 (A)Computer Aided Drawing (B)Computer Aided Design (C)Computer Aided Graphics (D)Computer Aided Plan 答案：B 13、在绘图仪的性能指标中，静态精度是指________。 (A)画笔从出发点移动一定距离后，再回到出发位置时，出发点与实际终点之间的偏差 (B)画笔从零位移动到绘图台面所允许的最大距离，再返回零位时，零位与实际距离的偏差 (C)画笔作单向移动时，实际移动距离与按脉冲计算的位移之差 (D)积累误差的允许值， 答案：C 14、在图形程序包和设备驱动程序之间的接口被称为________。 (A)CGM (B)CGI (C)CKS (D)IGES 答案：B 常用绘图和编辑命令 1、在用 Line 命令绘制封闭图形时，最后一直线可敲________字母后回车而自动封闭。 (A) C (B) G (C) D (D) 0 答案：A 2、用一次 Line 命令连续绘出多条直线，在 Line 命令末结束，在 TO Point提示下，敲________字母回车，可取消上一条直线。 (A) C (B) U (C)...
