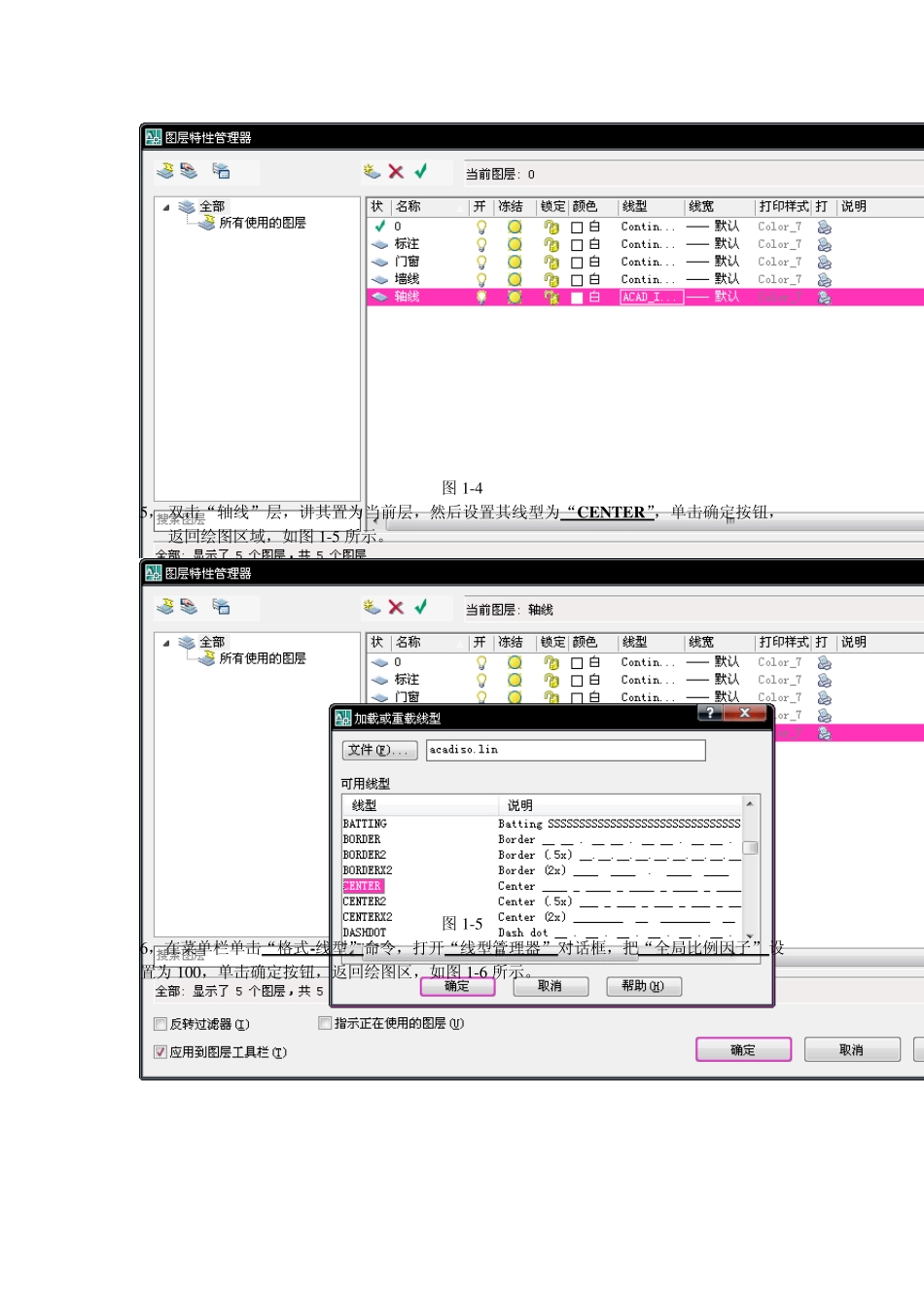

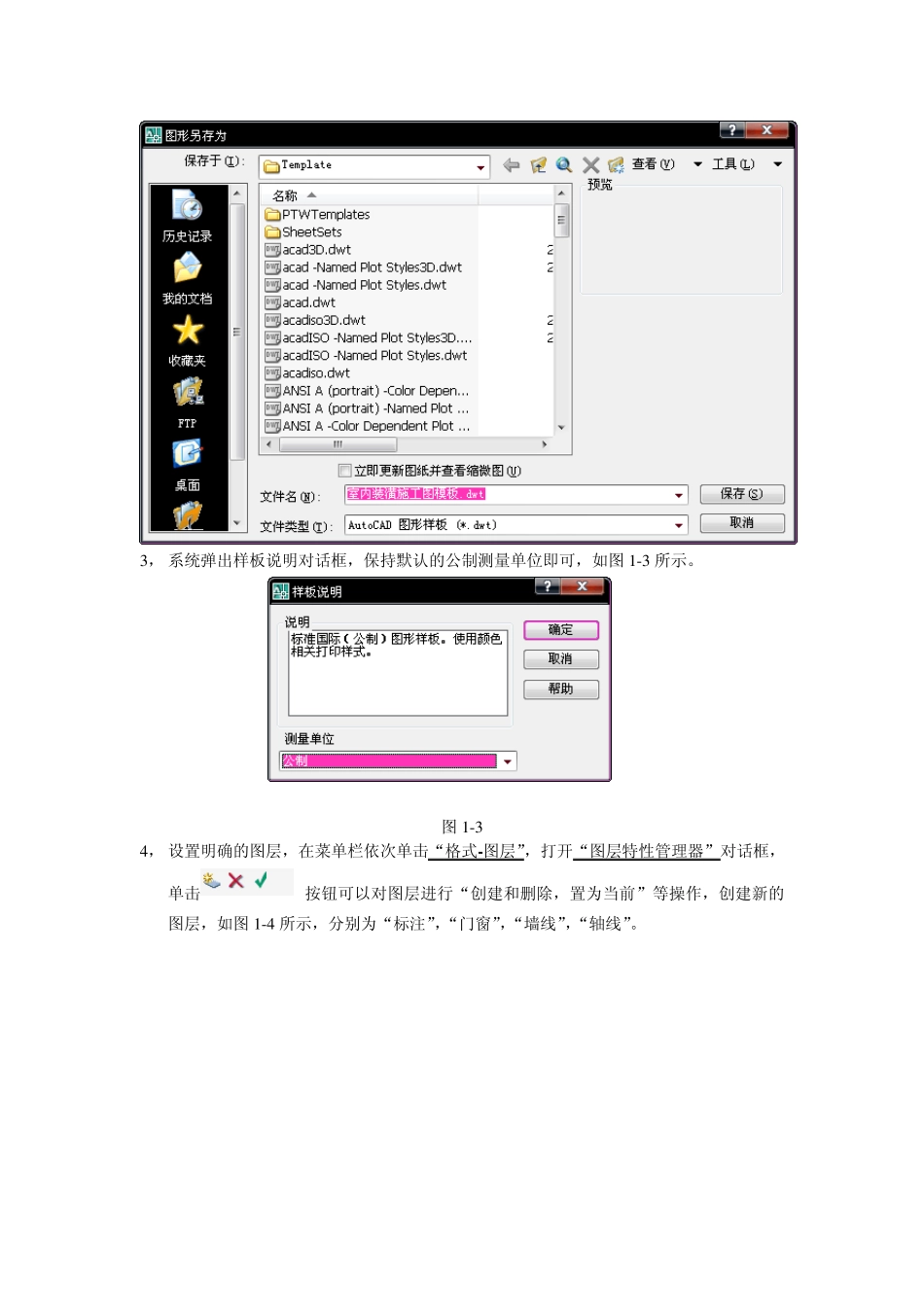

AutoCAD 绘制别墅平面基本户型图 【范例分析】 AutoCAD用来绘制基本户型图，基本户型图是一个建筑或者室内的正交顶视图，也是其基本结构框架图，本例子通过基本户型图的绘制来掌握AutoCAD绘图的众多基本命令以及快捷方式 【绘制工具分析】 L直线命令 XL构造线命令 O偏移工具 复制工具 镜像工具阵列工具 移动工具 旋转工具 缩放工具 修剪工具 延伸工具 多段线工具 矩形命令 圆弧命令 【制作步骤】 一 绘制前的预备设置 1， 打开Au toCAD2007，可以看到其初始界面的样子，如图1-1 所示。 图1-1 2， 依次在菜单栏单击“文件-保存”，系统会弹出“图形另存为”对话框，在此我们设置文件名称为“室内装饰施工图模板”，文件类型选择为 AutoCAD 图形样板（*dw t）格式，如图1-2 所示，然后保存当前场景。 3 ， 系统弹出样板说明对话框，保持默认的公制测量单位即可，如图1 -3 所示。 图1 -3 4 ， 设置明确的图层，在菜单栏依次单击“格式-图层”，打开“图层特性管理器”对话框，单击按钮可以对图层进行“创建和删除，置为当前”等操作，创建新的图层，如图1 -4 所示，分别为“标注”，“门窗”，“墙线”，“轴线”。 图1 -4 5 ， 双击“轴线”层，讲其置为当前层，然后设置其线型为“CENTER”，单击确定按钮，返回绘图区域，如图1 -5 所示。 图1 -5 6 ，在菜单栏单击“格式-线型”命令，打开“线型管理器”对话框，把“全局比例因子”设置为 1 0 0 ，单击确定按钮，返回绘图区，如图1 -6 所示。 图1 -6 二 绘制辅助线 7 ， 在命令行输入XL，启动构造线命令，在屏幕上拾取一点，指定构造线的起点，按键盘F8 键，打开正交命令，将鼠标光标在水平和垂直方向拾取一点，绘制水平以及垂直构造线，如图1 -7 所示。 图1 -7 8 ， 在命令行输入O 按钮，执行偏移命令，将垂直的构造线向右进行偏移，其偏移的距离设置为 4 2 0 0 ，如图1 -8 所示。 图1 -8 9 ， 在命令行输入O，再次执行偏移命令，将刚才偏移的垂直构造线再次向右进行多次偏移，其偏移的距离分别为2 4 0 0 ，3 3 0 0 ，6 6 0 0 ，7 8 0 0 ，9 3 0 0 和1 1 4 0 0 ，结果如图1 -9 所示。 图1 -9 1 0 ， 对水平的构造线向上进行偏移，其距离分别是 1 8 0 0 ，6 0 0 0 ，7 5 0 0 ，9 0 0 0 ，11100 ，结果如图1 -1 0 所示。 图1 -1 0 三 绘制墙线...
