AutoCAD绘图基础

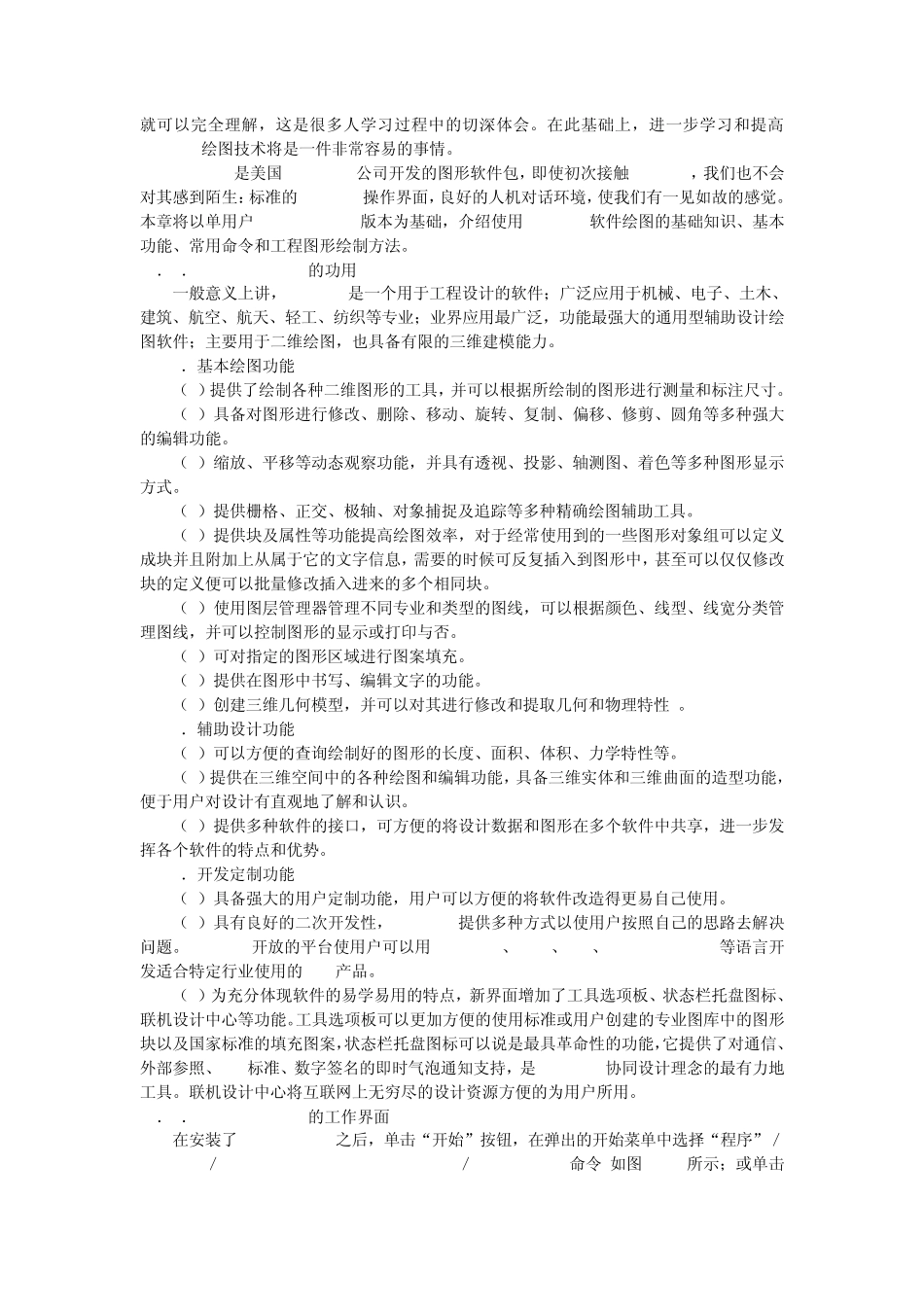

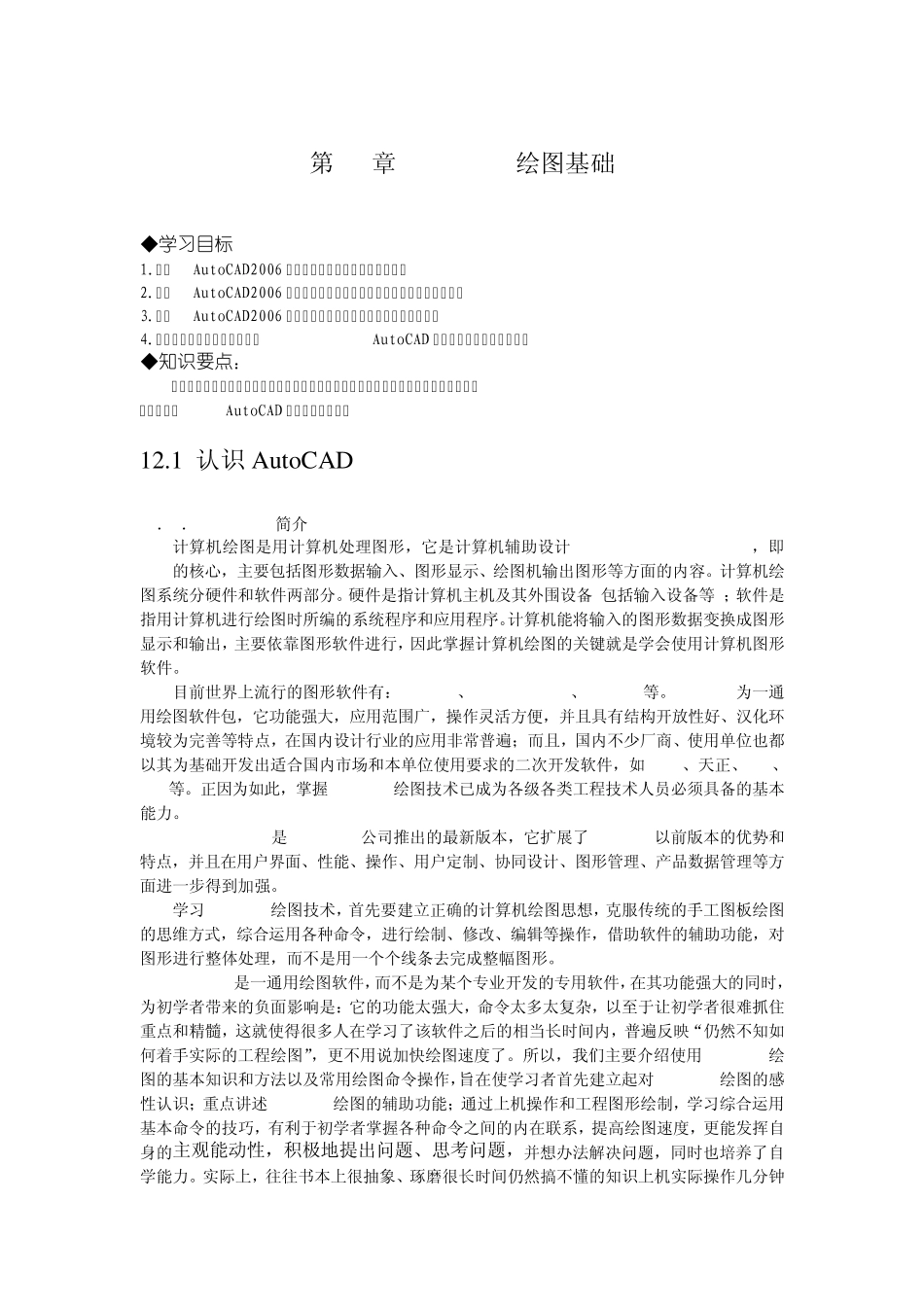

第 12章 AutoCAD绘图基础 ◆学习目标: 1.了解AutoCAD2006 绘图的基本知识、基本绘图功能。 2.理解AutoCAD2006 的基本绘图思想，掌握简单的二维图形绘图方法。 3.熟悉AutoCAD2006 的常用绘图和编辑命令，以及其操作方法。 4.灵活运用绘图辅助功能，提高AutoCAD 绘图效率，掌握绘图技巧。 ◆知识要点： 本章从用户界面、绘图环境的设置、图形绘制、图层设置、尺寸标注一直到打印出图，简要介绍了AutoCAD 的基本使用过程。 12.1 认识 Au toCAD 12．1．1 AutoCAD简介 计算机绘图是用计算机处理图形，它是计算机辅助设计(Computer Aided Design，即CAD)的核心，主要包括图形数据输入、图形显示、绘图机输出图形等方面的内容。计算机绘图系统分硬件和软件两部分。硬件是指计算机主机及其外围设备(包括输入设备等)；软件是指用计算机进行绘图时所编的系统程序和应用程序。计算机能将输入的图形数据变换成图形显示和输出，主要依靠图形软件进行，因此掌握计算机绘图的关键就是学会使用计算机图形软件。 目前世界上流行的图形软件有：AutoCAD、Microstation、CAD Key等。AutoCAD为一通用绘图软件包，它功能强大，应用范围广，操作灵活方便，并且具有结构开放性好、汉化环境较为完善等特点，在国内设计行业的应用非常普遍；而且，国内不少厂商、使用单位也都以其为基础开发出适合国内市场和本单位使用要求的二次开发软件，如PKPM、天正、ABC、ABD等。正因为如此，掌握 AutoCAD绘图技术已成为各级各类工程技术人员必须具备的基本能力。 AutoCAD 2006是 Autodesk公司推出的最新版本，它扩展了AutoCAD以前版本的优势和特点，并且在用户界面、性能、操作、用户定制、协同设计、图形管理、产品数据管理等方面进一步得到加强。 学习AutoCAD绘图技术，首先要建立正确的计算机绘图思想，克服传统的手工图板绘图的思维方式，综合运用各种命令，进行绘制、修改、编辑等操作，借助软件的辅助功能，对图形进行整体处理，而不是用一个个线条去完成整幅图形。 AutoCAD是一通用绘图软件，而不是为某个专业开发的专用软件，在其功能强大的同时，为初学者带来的负面影响是：它的功能太强大，命令太多太复杂，以至于让初学者很难抓住重点和精髓，这就使得很多人在学习了该软件之后的相当长时间内，普遍反映“仍然不知如何着手实际的工程绘图”，更不用说加快绘图速度了。所以，我们主要介绍使用 AutoCAD绘图的基本知识和方法以及常用绘图命令操...
