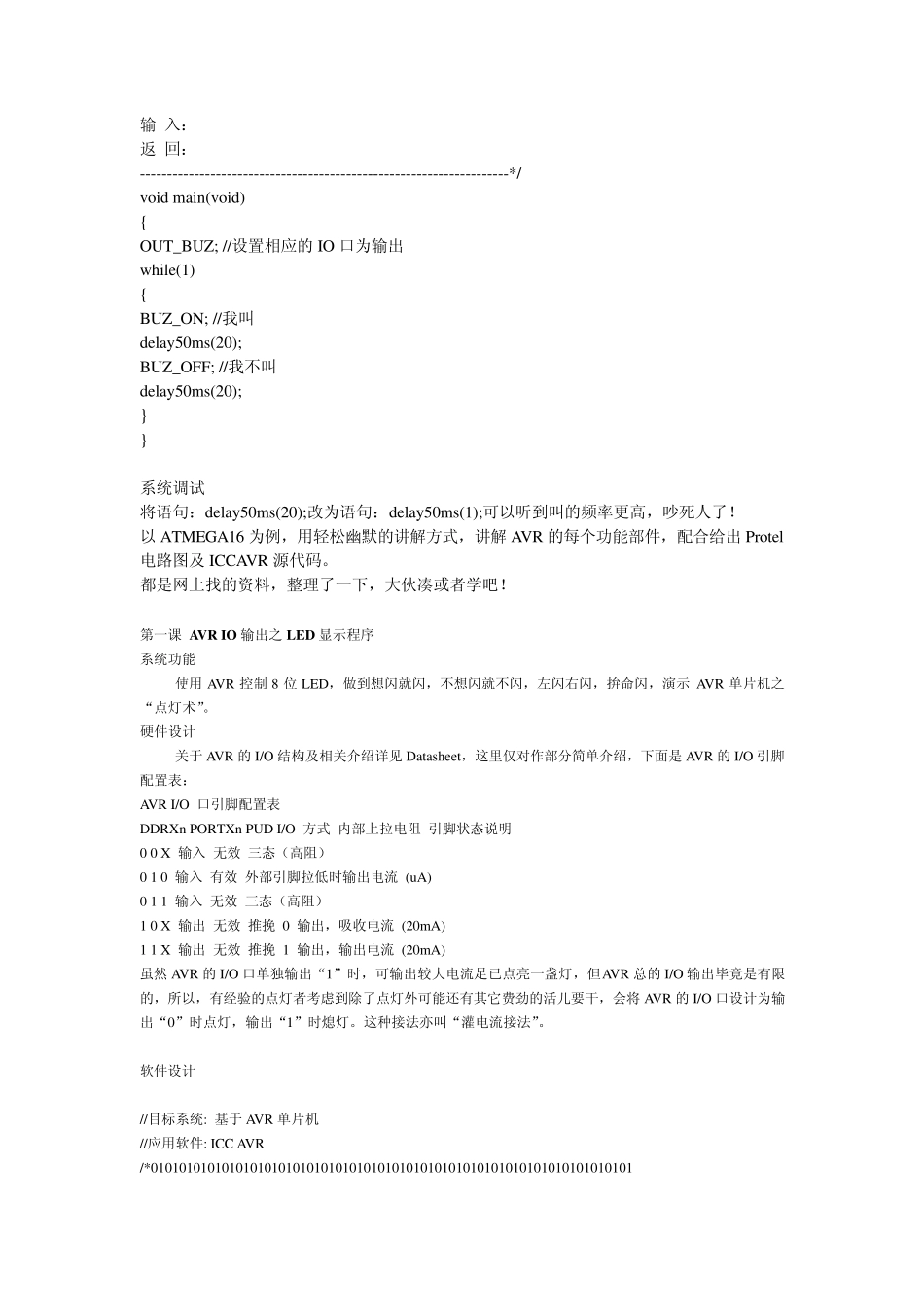

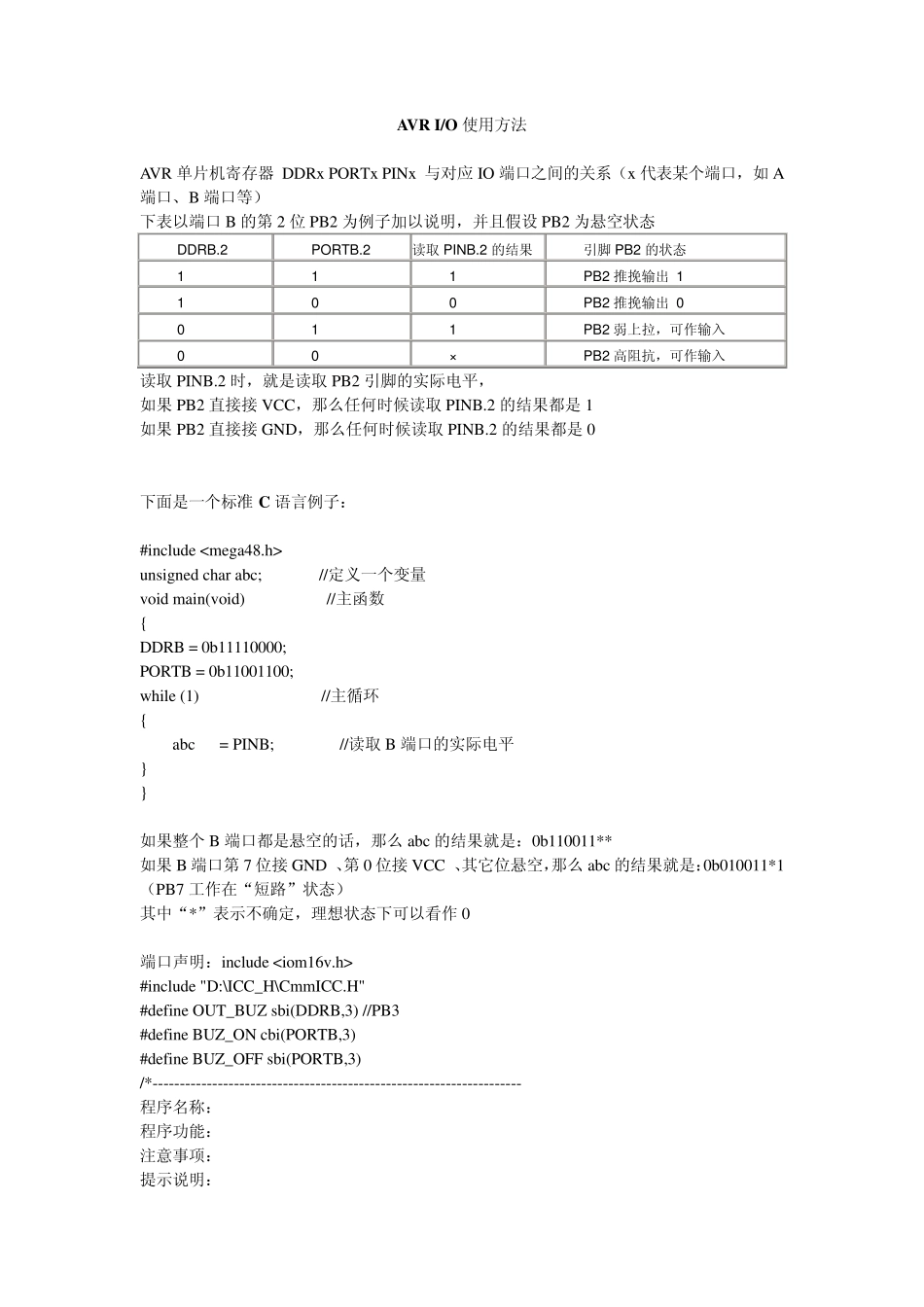

AVR I/O 使用方法 AVR 单片机寄存器 DDRx PORTx PINx 与对应IO 端口之间的关系（x 代表某个端口，如A端口、B 端口等） 下表以端口B 的第2 位PB2 为例子加以说明，并且假设PB2 为悬空状态 DDRB.2 PORTB.2 读取PINB.2 的结果 引脚PB2 的状态 1 1 1 PB2 推挽输出 1 1 0 0 PB2 推挽输出 0 0 1 1 PB2 弱上拉，可作输入 0 0 × PB2 高阻抗，可作输入 读取PINB.2 时，就是读取PB2 引脚的实际电平， 如果PB2 直接接VCC，那么任何时候读取PINB.2 的结果都是1 如果PB2 直接接GND，那么任何时候读取PINB.2 的结果都是0 下面是一个标准C 语言例子： #include unsigned char abc; //定义一个变量 void main(void) //主函数 { DDRB = 0b11110000; PORTB = 0b11001100; while (1) //主循环 { abc = PINB; //读取B 端口的实际电平 } } 如果整个B 端口都是悬空的话，那么abc 的结果就是：0b110011** 如果B 端口第7 位接GND 、第0 位接VCC 、其它位悬空，那么abc 的结果就是：0b010011*1 （PB7 工作在“短路”状态） 其中“*”表示不确定，理想状态下可以看作0 端口声明：include #include "D:\ICC_H\CmmICC.H" #define OUT_BUZ sbi(DDRB,3) //PB3 #define BUZ_ON cbi(PORTB,3) #define BUZ_OFF sbi(PORTB,3) /*-------------------------------------------------------------------- 程序名称： 程序功能： 注意事项： 提示说明： 输 入： 返 回： --------------------------------------------------------------------*/ void main(void) { OUT_BUZ; //设置相应的IO 口为输出 while(1) { BUZ_ON; //我叫 delay50ms(20); BUZ_OFF; //我不叫 delay50ms(20); } } 系统调试 将语句：delay50ms(20);改为语句：delay50ms(1);可以听到叫的频率更高，吵死人了！ 以ATMEGA16 为例，用轻松幽默的讲解方式，讲解AVR 的每个功能部件，配合给出Protel电路图及ICCAVR 源代码。 都是网上找的资料，整理了一下，大伙凑或者学吧！ 第一课 AVR IO 输出之LED 显示程序 系统功能 使用AVR 控制8 位LED，做到想闪就闪，不想闪就不闪，左闪右闪，拚命闪，演示AVR 单片机之“点灯术”。 硬件设计 关于 AVR 的I/O 结构及相关介绍详见 Datasheet，这里仅对作部分简单介绍，下面是AVR 的I/O 引脚...
