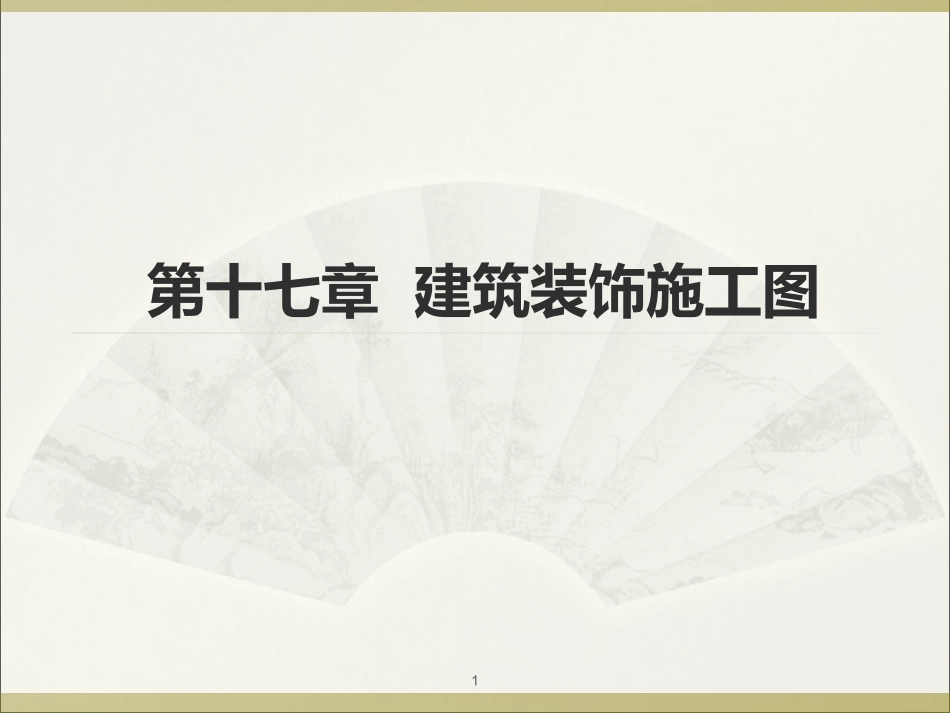

第十七章建筑装饰施工图VIP免费

第十七章建筑装饰施工图1教学要求︰熟悉建筑装饰施工图的有关规定；掌握平面布置图、顶棚平面图、立面展开图、装饰详图的形成、图示内容和识图方法；掌握装饰施工图的绘图步骤和要求。学习目标：熟悉和掌握建筑装饰施工图的图示内容和识读方法，以及有关的国家标准规定。学习重点：掌握建筑装饰施工图的有关规定以及其图示内容和识读方法。学习建议：适当找些建筑装饰施工图的图纸进行识读练习，进一步加强识读建筑装饰施工图的的能力。2第一节装饰施工图的图示内容一装饰施工图随着我国经济的发展及人民生活水平的提高，建筑装饰越来越受到人们的重视，成为建筑工程中不可忽视的内容，所以，识读装饰施工图也是学习建筑识图的任务之一。装饰施工图是用于表达建筑物室内室外装饰美化要求的图样。它是以透视效果图为主要依据，用正投影等投影法反映建筑的装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。图纸内容一般有平面布置图、顶棚平面图、装饰立面图、装饰剖面图和节点详图等。装饰施工图是装饰施工的“技术语言”，是装饰工程造价的重要依据；是建筑装饰工程设计人员的设计意图付诸实施的依据；是工程施工人员从事材料选择和技术操作的依据以及工程验收的依据。3二装饰施工图的特点装饰施工图与建筑施工图密切相关，因为装饰工程必须依赖建筑，所以装饰施工图和建筑施工图既有相似之处，又有不同之处，两者既有联系又有区别。装饰施工图与建筑施工图的图示方法、尺寸标注、图例代号等基本相同，因此，其制图与表达应遵守建筑制图的规定。装饰施工图是在建筑施工图的基础上，结合环境艺术设计的要求，更详细地表达了建筑空间的装饰做法及整体效果。它既反映了墙、地、顶棚三个界面的装饰结构、造型处理和装修做法，又图示了家具、织物、陈设、绿化等的布置，乃至它们的制作图。装饰施工图主要反映的是“面”，即外表的内容，但构成和内容较复杂，多用文字或其他符号作为辅助说明，而对结构构件及内部组成反映得较少。在学习了建筑施工图的内容后，对装饰施工图原则性的知识已经大致掌握。4装饰施工图的主要特点(1)装饰施工图是按照投影原理，用点、线、面构成各种形象，表达装饰内容；(2)装饰施工图套用了建筑设计的制图标准，如图例、符号等；(3)装饰施工图中采用的图例符号尚未完全规范；(4)装饰施工图中大多数采用文字注写来补充图的不足。三装饰施工图的分类一套完整的装饰施工图，一般可分为︰(1)装饰平面图︰包括楼地面装饰施工图，顶棚装饰施工图；(2)装饰立面图︰主要指墙、柱面装饰施工图；(3)装饰详图︰主要指装饰细部构造。5四装饰施工图中常用的图例和符号在建筑装饰蓬勃发展的今天，对于建筑装饰图例的应用尤为突出。装饰设计所包括的如家具、设施、织物、绿化、摆设等内容很多，但不能以实物的原形出现在图纸上，只有借助图例表示。装饰施工图中有一些常用图例，在建筑施工图中应用不多，仅仅是设计者自制自用，但目前具有一定的普遍意义。见下表17-1，17-2.6表17-1常用建筑装饰材料图例（1）表17-2常用建筑装饰材料图例（2）7五装饰施工图的要求装饰施工图要受到建筑设计制约，表现在它只能在建筑设计空间内进行装饰设计，墙(承重墙)、柱、楼板等不能随意改动。但它又有相对的独立性，可以在所限空间内部全力发挥设计思路。装饰施工图的主要内容是在所给的建筑主体内组织空间，布置家具陈设，进行顶面和立面设计等。室内设计工程图要全面反映室内设计的各项思路，对已绘制在建筑设计工程图中的门窗编号、洞口尺寸和墙、楼板、地面的具体构造，以及墙内的烟道与通风道等与室内设计又无密切关系的内容，无需重复绘制。81装饰施工图的内容装饰施工图，应包括以下内容⑴设计说明(施工说明)设计说明表示设计师的设计思路，设计理念，施工图中的总体施工注意事项，材料要求，防火要求，国家规范、标准等内容。⑵原始结构平面图原始结构平面图，主要表现原结构墙、柱、门、窗及结构梁(用虚线表示)的位置，标高等。⑶平面图平面图(地面平面图)表示设计墙、柱、门、窗、楼梯及电梯的位...
