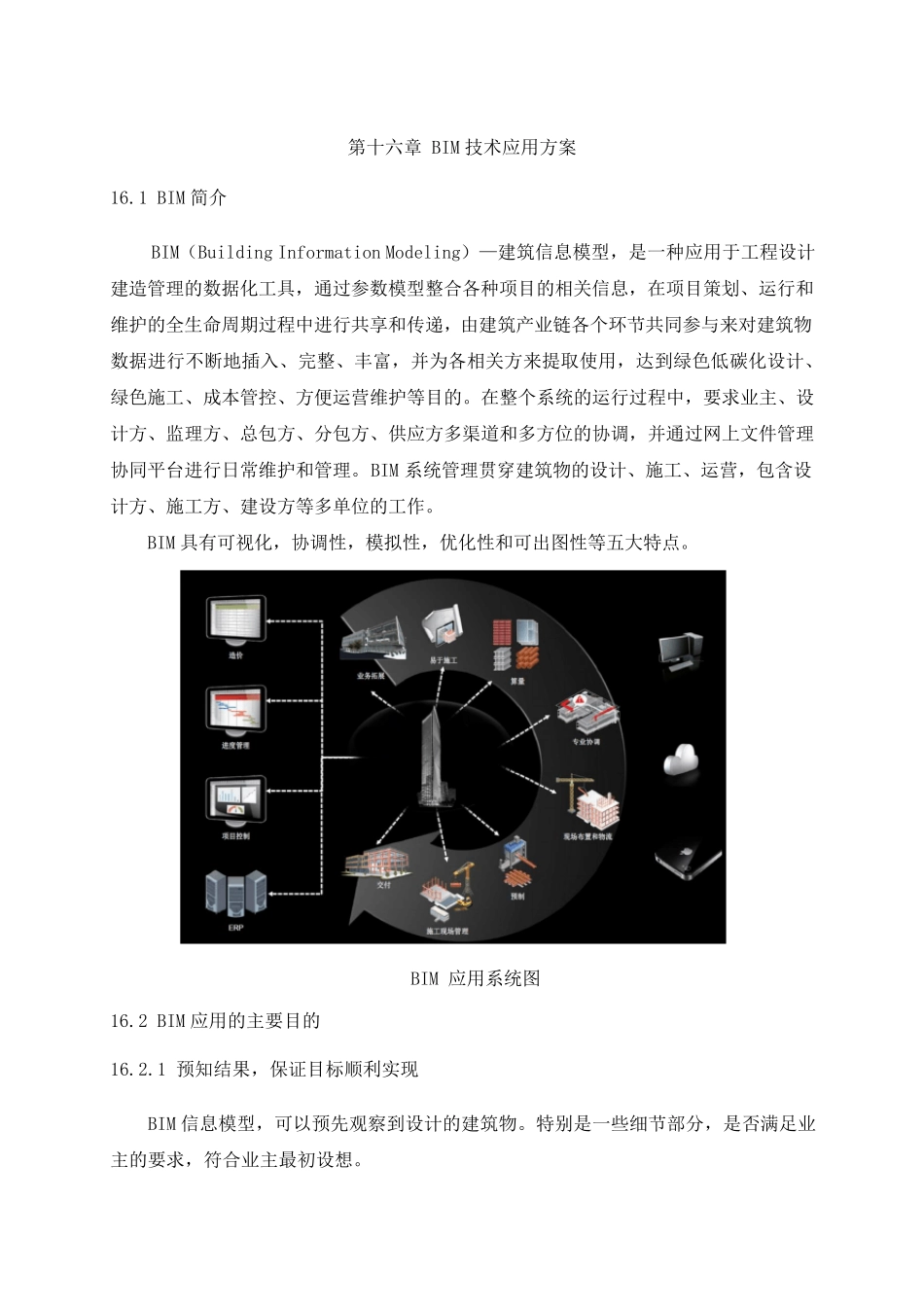

第十六章 BIM 技术应用方案 16.1 BIM 简介 BIM（Building Information Modeling）—建筑信息模型，是一种应用于工程设计建造管理的数据化工具，通过参数模型整合各种项目的相关信息，在项目策划、运行和维护的全生命周期过程中进行共享和传递，由建筑产业链各个环节共同参与来对建筑物数据进行不断地插入、完整、丰富，并为各相关方来提取使用，达到绿色低碳化设计、绿色施工、成本管控、方便运营维护等目的。在整个系统的运行过程中，要求业主、设计方、监理方、总包方、分包方、供应方多渠道和多方位的协调，并通过网上文件管理协同平台进行日常维护和管理。BIM 系统管理贯穿建筑物的设计、施工、运营，包含设计方、施工方、建设方等多单位的工作。 BIM 具有可视化，协调性，模拟性，优化性和可出图性等五大特点。 BIM 应用系统图 16.2 BIM 应用的主要目的 16.2.1 预知结果，保证目标顺利实现 BIM 信息模型，可以预先 观 察 到设计的建筑物。特别 是一些 细 节部 分，是否 满 足 业主的要求，符 合业主最 初 设想 。 BIM 设计方案拓扑图 16.2.2 虚拟施工，提高施工技术水平 通过对本工程进行建造阶段的施工模拟，即在实际建造过程在计算机上的虚拟仿真实现，以便能及早的发现工程中存在或者可能出现的问题。该技术采用参数化设计、虚拟现实、结构仿真、计算机辅助设计等技术，在高性能计算机硬件等设备及相关软件本身发展的基础上协同工作，对施工中的人、财、物信息流动过程进行全真环境的三维模拟，为各个参与方提供一种可控制、无破坏性、耗费小、低风险并允许多次重复的试验方法，通过BIM 技术可以有效的提高施工技术水平，消除施工隐患，防止施工事故，减少施工成本与时间，增强施工过程中决策、控制与优化的能力。 虚拟建造流程图 16.2.3 运维平台，提供物业管理支撑 项目施工完毕后，将进入正式的后期运营维护阶段。通过将BIM 模型与运维管理系统集成一体化后，可向使用者提供所需的一系列重要数据，使HSE 等关键工作的筹备效率有了大大的提高，如强弱电部署、位置、接入点等。使用者只需轻松点击鼠标在特定的物业管理平台上便可利用BIM 的3D 视图直接读取与特定设施设备相关的不同电气层以及相关电线、变电箱等信息，同时自动生成工作许可工单所需的断电点和挂牌点数据。即在正式工作执行前，系统可作为工作指导手册来辅助技术工人的实际操作。 在物业管理中，与现场巡检和抄表相关的...
