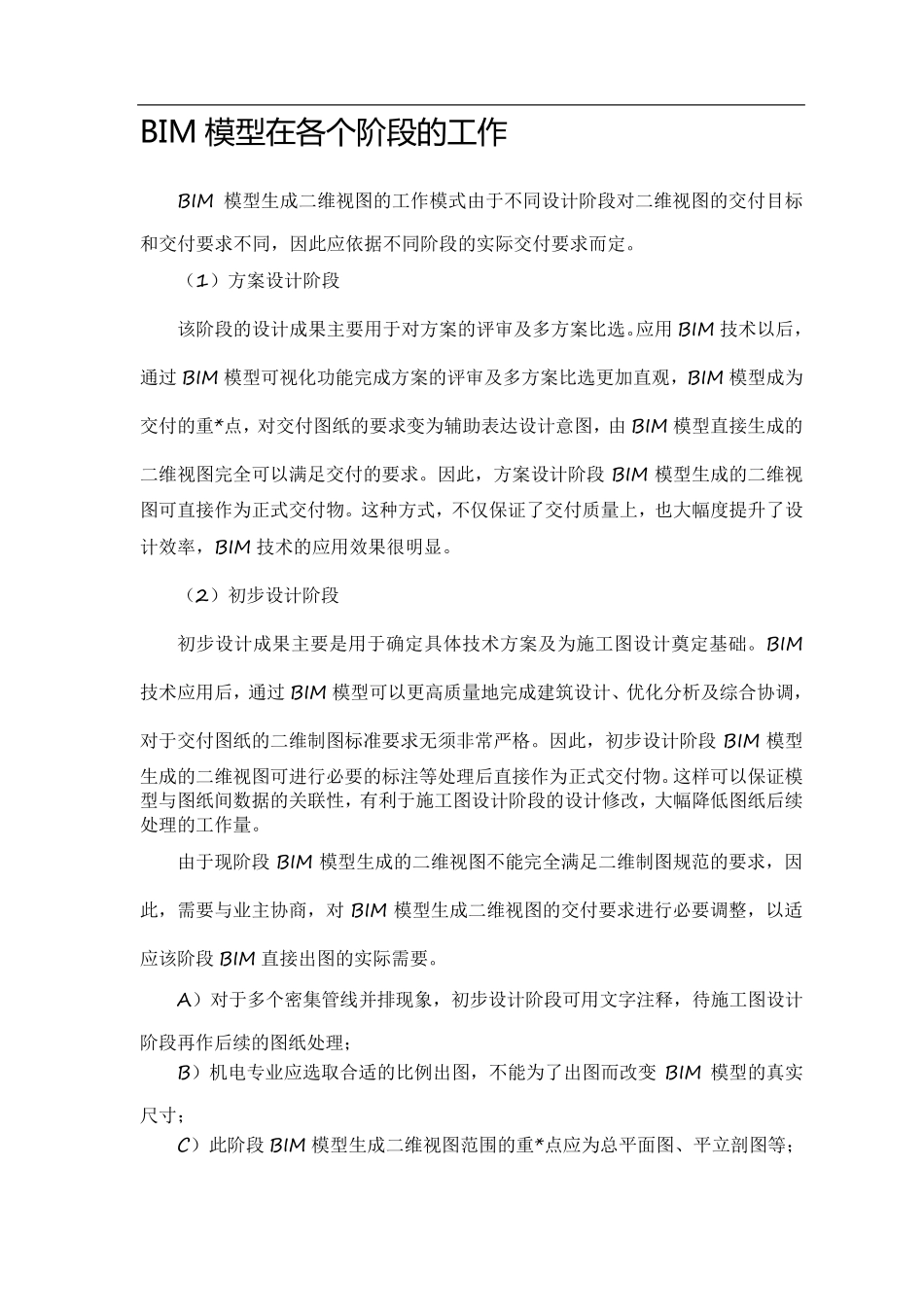

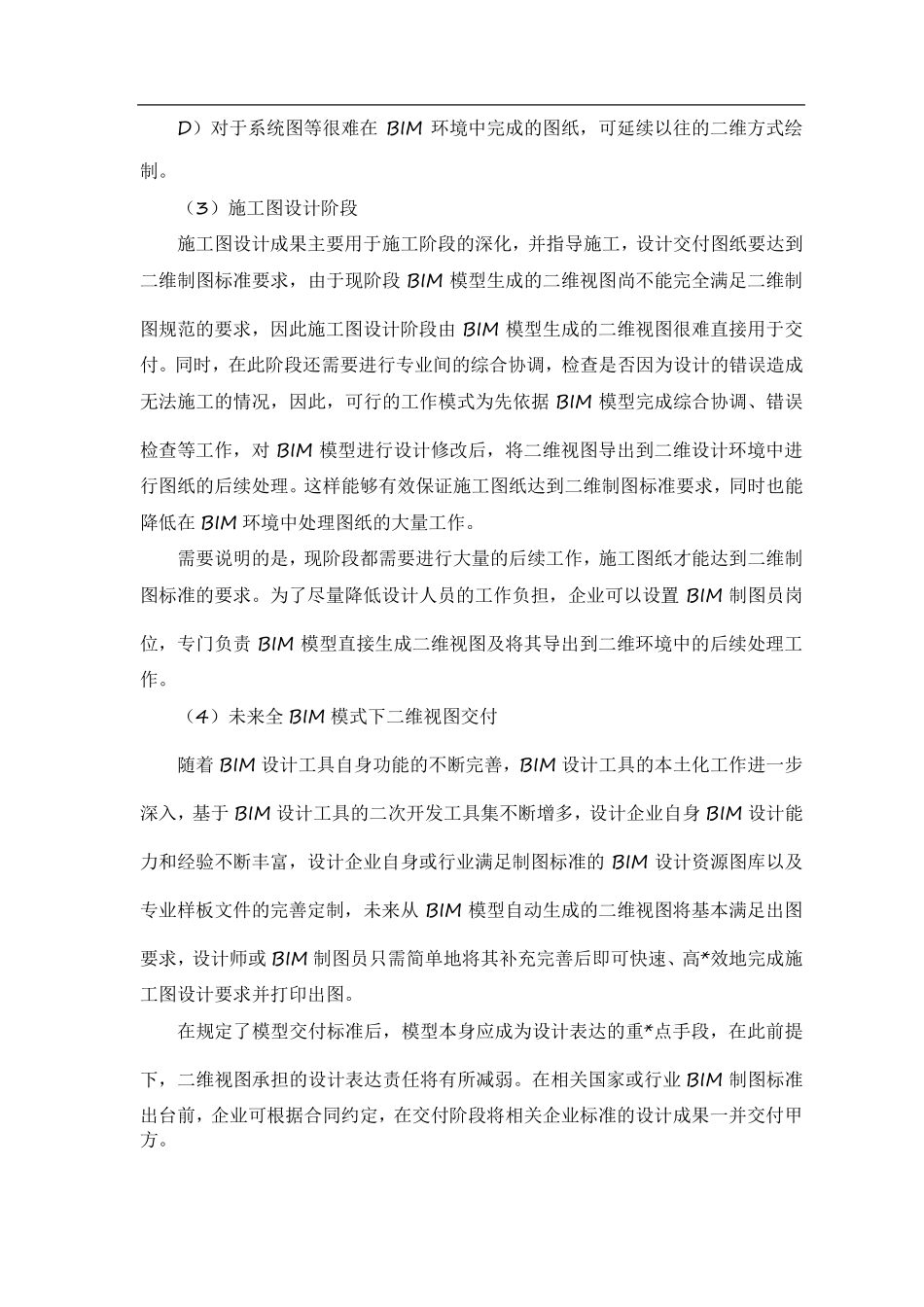

BIM 模 型 在 各 个阶段的工作 BIM模型生成二维视图的工作模式由于不同设计阶段对二维视图的交付目标和交付要求不同，因此应依据不同阶段的实际交付要求而定。 （1）方案设计阶段 该阶段的设计成果主要用于对方案的评审及多方案比选。应用BIM技术以后，通过BIM模型可视化功能完成方案的评审及多方案比选更加直观，BIM模型成为交付的重*点，对交付图纸的要求变为辅助表达设计意图，由BIM模型直接生成的二维视图完全可以满足交付的要求。因此，方案设计阶段BIM模型生成的二维视图可直接作为正式交付物。这种方式，不仅保证了交付质量上，也大幅度提升了设计效率，BIM技术的应用效果很明显。 （2）初步设计阶段 初步设计成果主要是用于确定具体技术方案及为施工图设计奠定基础。BIM技术应用后，通过BIM模型可以更高质量地完成建筑设计、优化分析及综合协调，对于交付图纸的二维制图标准要求无须非常严格。因此，初步设计阶段BIM模型生成的二维视图可进行必要的标注等处理后直接作为正式交付物。这样可以保证模型与图纸间数据的关联性，有利于施工图设计阶段的设计修改，大幅降低图纸后续处理的工作量。 由于现阶段BIM模型生成的二维视图不能完全满足二维制图规范的要求，因此，需要与业主协商，对BIM模型生成二维视图的交付要求进行必要调整，以适应该阶段BIM直接出图的实际需要。 A）对于多个密集管线并排现象，初步设计阶段可用文字注释，待施工图设计阶段再作后续的图纸处理； B）机电专业应选取合适的比例出图，不能为了出图而改变BIM模型的真实尺寸； C）此阶段BIM模型生成二维视图范围的重*点应为总平面图、平立剖图等； D）对于系统图等很难在BIM环境中完成的图纸，可延续以往的二维方式绘制。 （3）施工图设计阶段 施工图设计成果主要用于施工阶段的深化，并指导施工，设计交付图纸要达到二维制图标准要求，由于现阶段BIM模型生成的二维视图尚不能完全满足二维制图规范的要求，因此施工图设计阶段由BIM模型生成的二维视图很难直接用于交付。同时，在此阶段还需要进行专业间的综合协调，检查是否因为设计的错误造成无法施工的情况，因此，可行的工作模式为先依据BIM模型完成综合协调、错误检查等工作，对BIM模型进行设计修改后，将二维视图导出到二维设计环境中进行图纸的后续处理。这样能够有效保证施工图纸达到二维制图标准要求，同时也能降低在BIM环境中处理图纸的大量工作。 需要说明的是，现阶段都需要进行大量的后续工...
