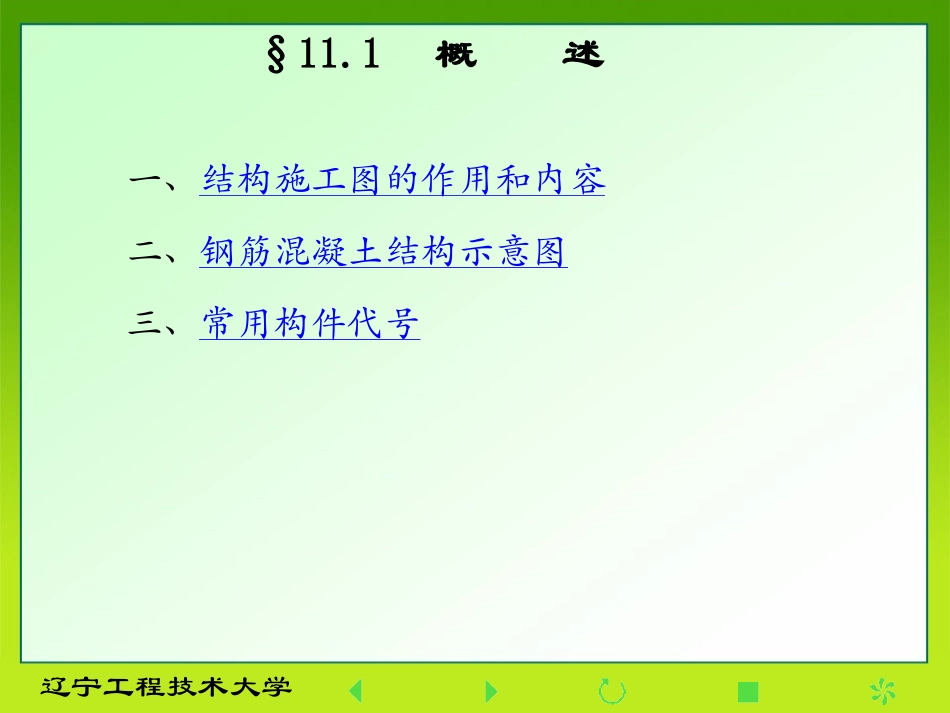

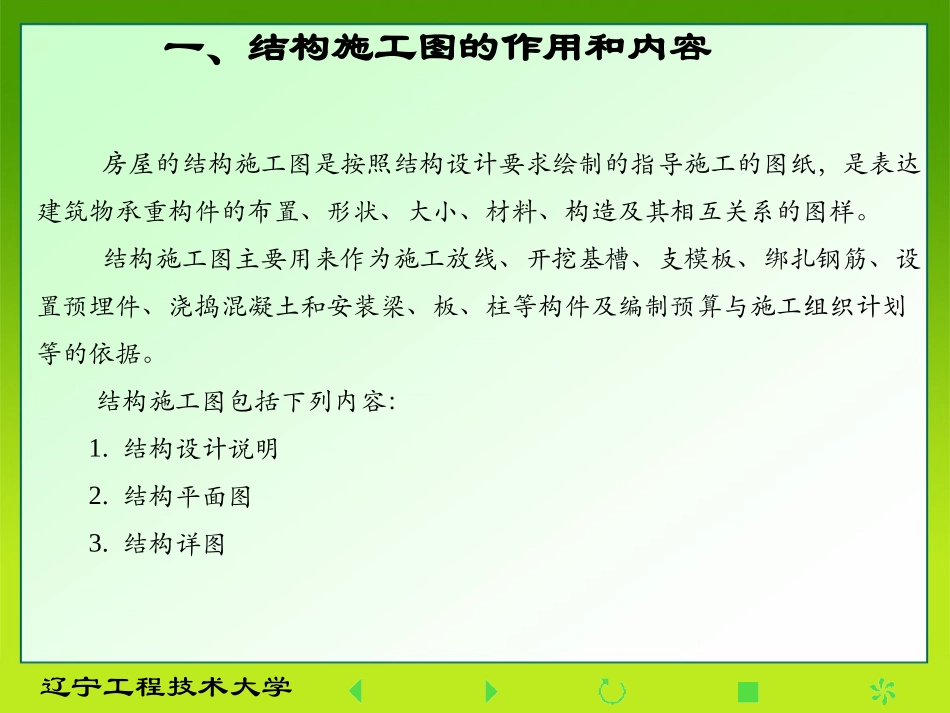

辽宁工程技术大学第十一章结构施工图§11.1概述§11.2钢筋混凝土构件图§11.3基础图§11.4钢结构平面图辽宁工程技术大学§11.1概述一、结构施工图的作用和内容二、钢筋混凝土结构示意图三、常用构件代号辽宁工程技术大学一、结构施工图的作用和内容房屋的结构施工图是按照结构设计要求绘制的指导施工的图纸，是表达建筑物承重构件的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织计划等的依据。结构施工图包括下列内容：1.结构设计说明2.结构平面图3.结构详图辽宁工程技术大学二、钢筋混凝土结构示意图次梁基础板主梁防潮层柱辽宁工程技术大学三、常用构件代号辽宁工程技术大学§11.2钢筋混凝土构件图一、钢筋混凝土结构简介二、结构平面图三、构件详图四、平面整体表示方法辽宁工程技术大学一、钢筋混凝土结构简介(一)钢筋混凝土受力示意图（二）钢筋的分类和作用辽宁工程技术大学(一)钢筋混凝土受力示意图外力裂缝受拉区受压区中和轴外力钢筋辽宁工程技术大学（二）钢筋的分类和作用1.钢筋混凝土梁、板配筋示意图2.钢筋代号及强度标准值fYK3.钢筋和钢箍的弯钩4.钢筋表示方法辽宁工程技术大学1.钢筋混凝土梁、板配筋示意图保护层钢箍分布筋架立筋受力筋受力筋辽宁工程技术大学2.钢筋代号及强度标准值fYKHRB335（20MnSi）6-50335HRB400（20MnSiV、20MnSiN、20MnTi6-50400RRB400（K20MnSi）R8-40400辽宁工程技术大学3.钢筋和钢箍的弯钩简化画法(b)钢箍的弯钩直弯钩半圆钩简化画法(a)钢筋的弯钩辽宁工程技术大学4.钢筋表示方法（1）辽宁工程技术大学4.钢筋表示方法（2）辽宁工程技术大学二、结构平面图1.结构平面图布置图2.钢筋混凝土板结构详图3.钢筋布置不清时，可画出钢筋详图辽宁工程技术大学1.结构平面图布置图辽宁工程技术大学2.钢筋混凝土板结构详图辽宁工程技术大学3.钢筋布置不清时，可画出钢筋详图辽宁工程技术大学三、构件详图1.钢筋混凝土梁详图2.钢筋表3.钢筋混凝土柱结构详图4.牛腿立体图5.钢筋编号正误示例辽宁工程技术大学1.钢筋混凝土梁详图辽宁工程技术大学2.钢筋表辽宁工程技术大学3.钢筋混凝土柱结构详图辽宁工程技术大学4.牛腿立体图辽宁工程技术大学5.钢筋编号正误示例(a)好(b)不好无法对齐时可允许倾斜角度不一致应对齐不应交叉不水平不应断开引出线没有对中圆心辽宁工程技术大学四、平面整体表示方法1.钢筋混凝土梁的配筋图2.梁平面注写方式示例3.框架梁纵向筋构造图辽宁工程技术大学1.钢筋混凝土梁的配筋图辽宁工程技术大学2.梁平面注写方式示例辽宁工程技术大学3.框架梁纵向筋构造图二级抗震等级楼层框架梁KL辽宁工程技术大学§11.3基础图一、基础图的有关概念二、基础平面图三、基础详图四、独立基础图辽宁工程技术大学一、基础图的有关概念1.基础的形式2.基础的组成辽宁工程技术大学1.基础的形式(a)条形基础(b)独立基础辽宁工程技术大学2.基础的组成防潮层基坑坑底墙基坑边线基础墙地面线大放脚垫层地基辽宁工程技术大学二、基础平面图辽宁工程技术大学三、基础详图基础详图是用较大的比例画出的基础局部构造图，以此表达出基础各部分的形状、大小、构造及基础的埋置深度。1.条形基础断面图2.钢筋混凝土条形基础3.条形基础附表4.柱基础详图辽宁工程技术大学1.条形基础断面图垫层大放脚室外标高室内标高基础圈梁辽宁工程技术大学2.钢筋混凝土条形基础防潮层室外标高室内标高基础受力筋辽宁工程技术大学3.条形基础附表辽宁工程技术大学4.柱基础详图箍筋柱内箍筋辽宁工程技术大学四、独立基础图1.住宅基础平面布置图2.独立基础图详图辽宁工程技术大学1.住宅基础平面布置图辽宁工程技术大学2.独立基础图详图辽宁工程技术大学§10.4钢结构图一、型钢的代号及标注二、焊接图三、钢结构尺寸标注四、钢屋架结构详图辽宁工程技术大学一、型钢的代号及标注辽宁工程技术大学二、焊接图（一）焊接的概念（二）常用的焊接接头型式（三）焊接符号及其标注方法辽宁工程技术大学（一）焊接的概念金属构件金属构件焊缝辽宁工程技术大...
