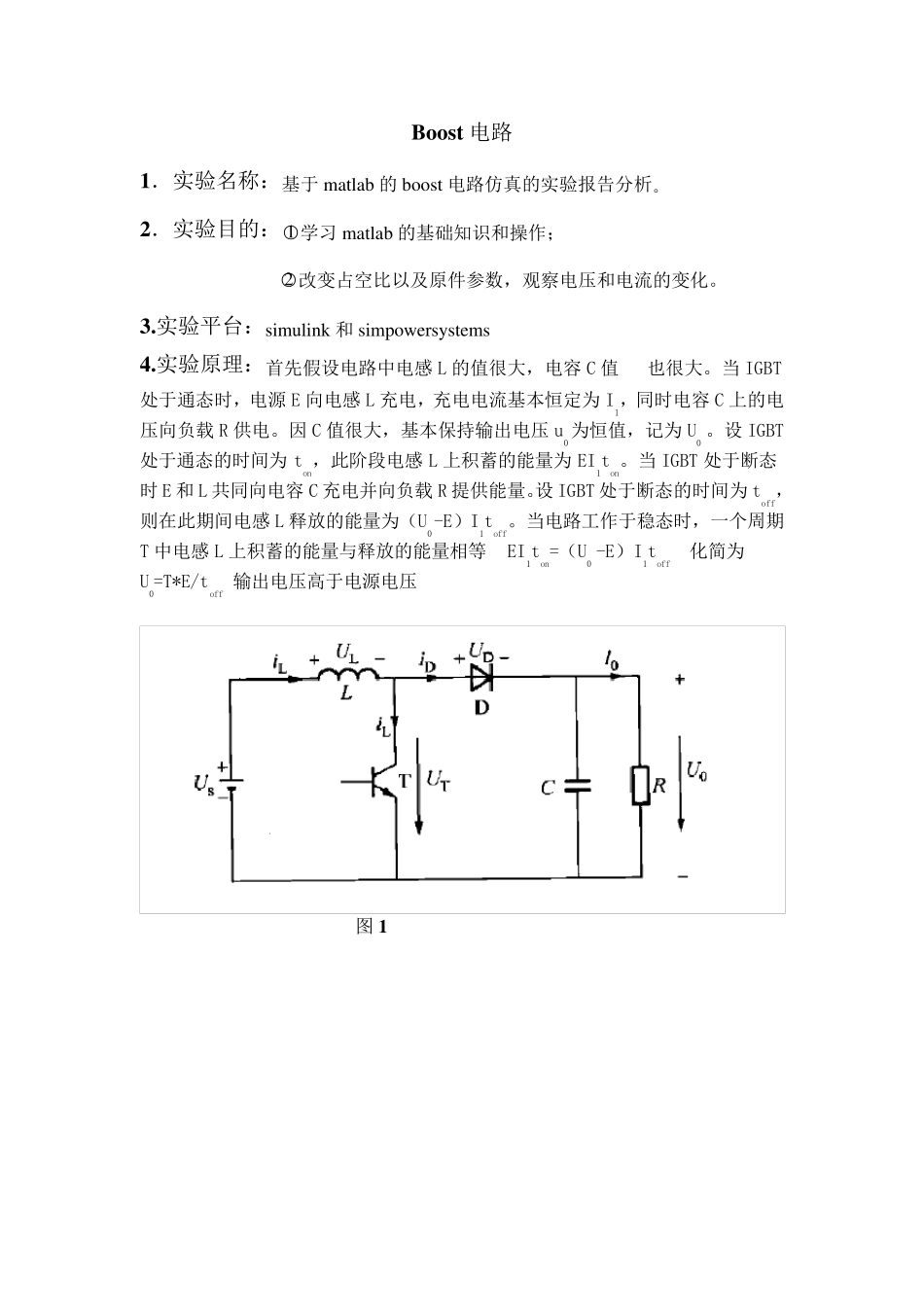

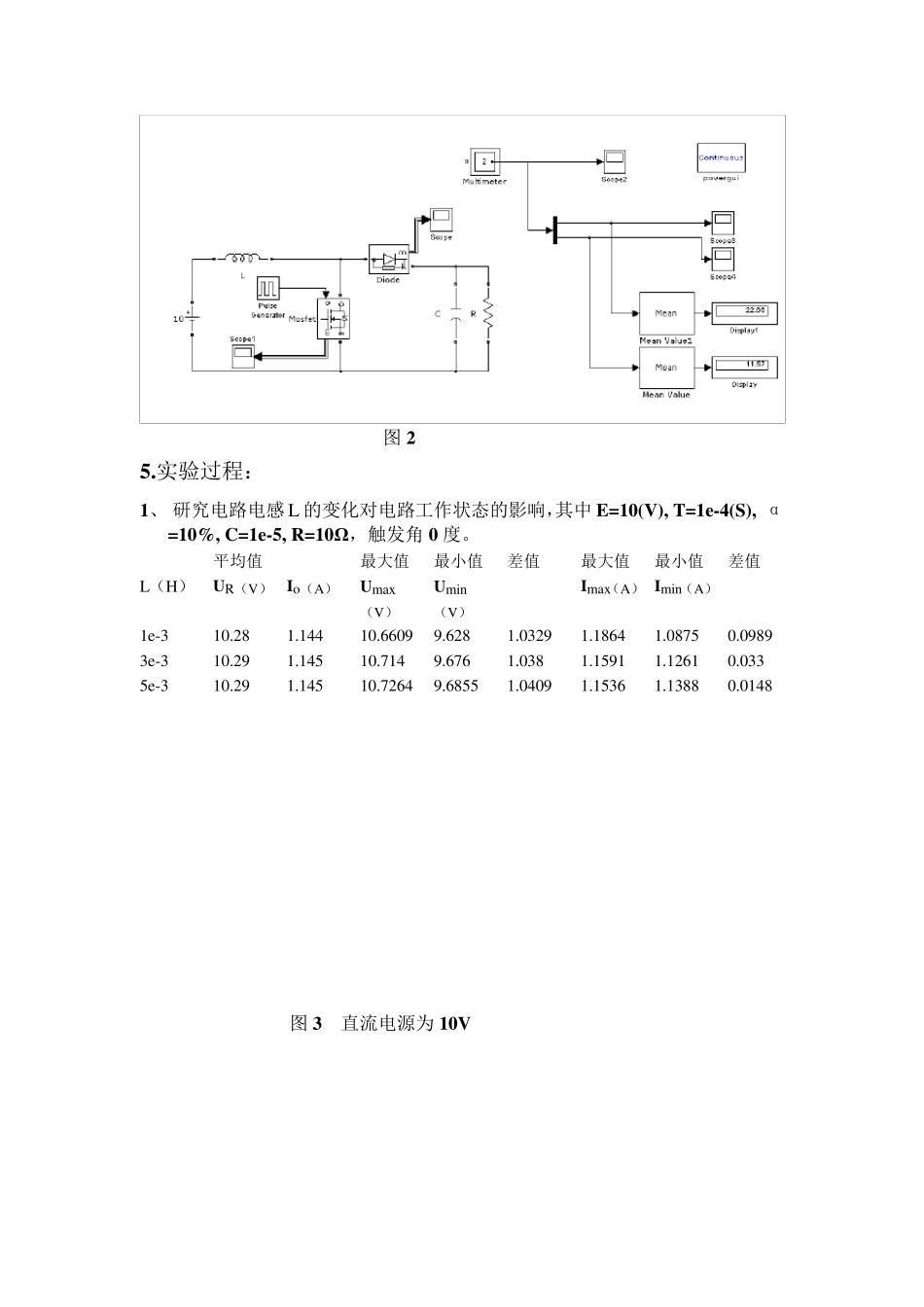

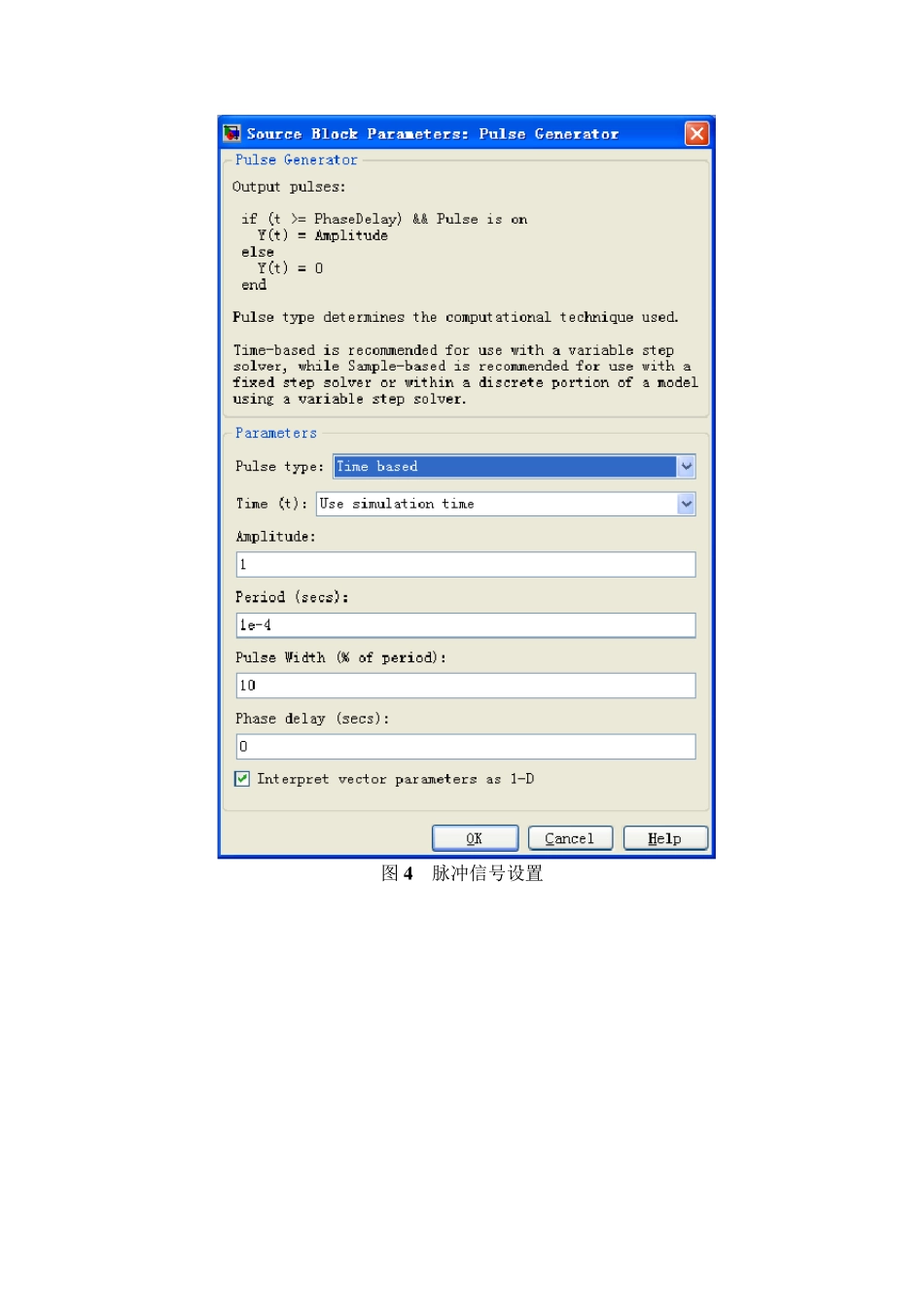

Boost 电路 1．实验名称：基于matlab 的boost 电路仿真的实验报告分析。 2．实验目的：○1 学习 matlab 的基础知识和操作； ○2 改变占空比以及原件参数，观察电压和电流的变化。 3.实验平台：simulink 和 simpowersystems 4.实验原理：首先假设电路中电感 L 的值很大，电容 C 值 也很大。当 IGBT处于通态时，电源 E 向电感 L 充电，充电电流基本恒定为 I1，同时电容 C 上的电压向负载 R 供电。因 C 值很大，基本保持输出电压 u0为恒值，记为 U0 。设 IGBT处于通态的时间为 ton，此阶段电感 L 上积蓄的能量为 EI1ton。当 IGBT 处于断态时 E 和 L 共同向电容 C 充电并向负载 R 提供能量。设 IGBT 处于断态的时间为 toff，则在此期间电感 L 释放的能量为（U0 -E）I1toff。当电路工作于稳态时，一个周期T 中电感 L 上积蓄的能量与释放的能量相等 EI1ton=（U0 -E）I1toff 化简为 U0=T*E/toff 输出电压高于电源电压 图 1 图2 5.实验过程： 1、 研究电路电感L 的变化对电路工作状态的影响，其中E=10(V), T=1e-4(S), α=10%, C=1e-5, R=10Ω，触发角 0 度。 平均值 最大值 最小值 差值 最大值 最小值 差值 L（H） UR（V） Io（A） Umax（V） Umin（V） Imax（A） Imin（A） 1e-3 10.28 1.144 10.6609 9.628 1.0329 1.1864 1.0875 0.0989 3e-3 10.29 1.145 10.714 9.676 1.038 1.1591 1.1261 0.033 5e-3 10.29 1.145 10.7264 9.6855 1.0409 1.1536 1.1388 0.0148 图3 直流电源为 10V 图4 脉冲信号设置 图6 电容设置 图7 示波器设置 图8 电感设置为L=1e-3H 图9 电感设置为L=3e-3 图10 电感设置为L=5e-3 仿真结果如下： （1）电感L=1e-3（H）时的波形，如图11 图11 图1 1 .1 电压放大的波形 图1 1 .2 电流放大的波形 （2）电感 L=3e-3（H）时的波形，如图12 图1 2 图1 2 .1 电压放大的波形 图 1 2 .2 电流放大的波形 （3）电感 L=5e-3（H）时的波形，如图 13 图 1 3 图13.1 电压放大的波形 图13.2 电流放大的波形 结论：由以上的波形（1 ）～（3 ）可以知：电感越大，波纹越小；由数据可知，电感越大，最大最小值之差越小。 2.研究电路电容C 的变化对电路工作状态的影响E=10(V), T=1e-4(S), α=10%, L=1e-3（H）, R=10Ω，触发角 0 度。 平均值 最大值 最小值 差值...
