一、BPA 功能简介 a、潮流计算 BPA 可以实现不同电压等级下、不同拓扑结构下输电网，配电网的潮流精确计算
b、短路计算 以潮流计算为基础，可以实现电网某处发生短路（三相，单相，两相均可），计算该处短路电流值，并判断短路电流是否越限
c、稳态分析 以潮流计算为基础，可以实现故障后的稳态分析，如电压，功角，频差分析
D、节点 Q-V，P-V 曲线绘制功能 可以控制改变负荷量，输出对应的改变后的电压值，由此绘制 Q-V，P-V 曲线

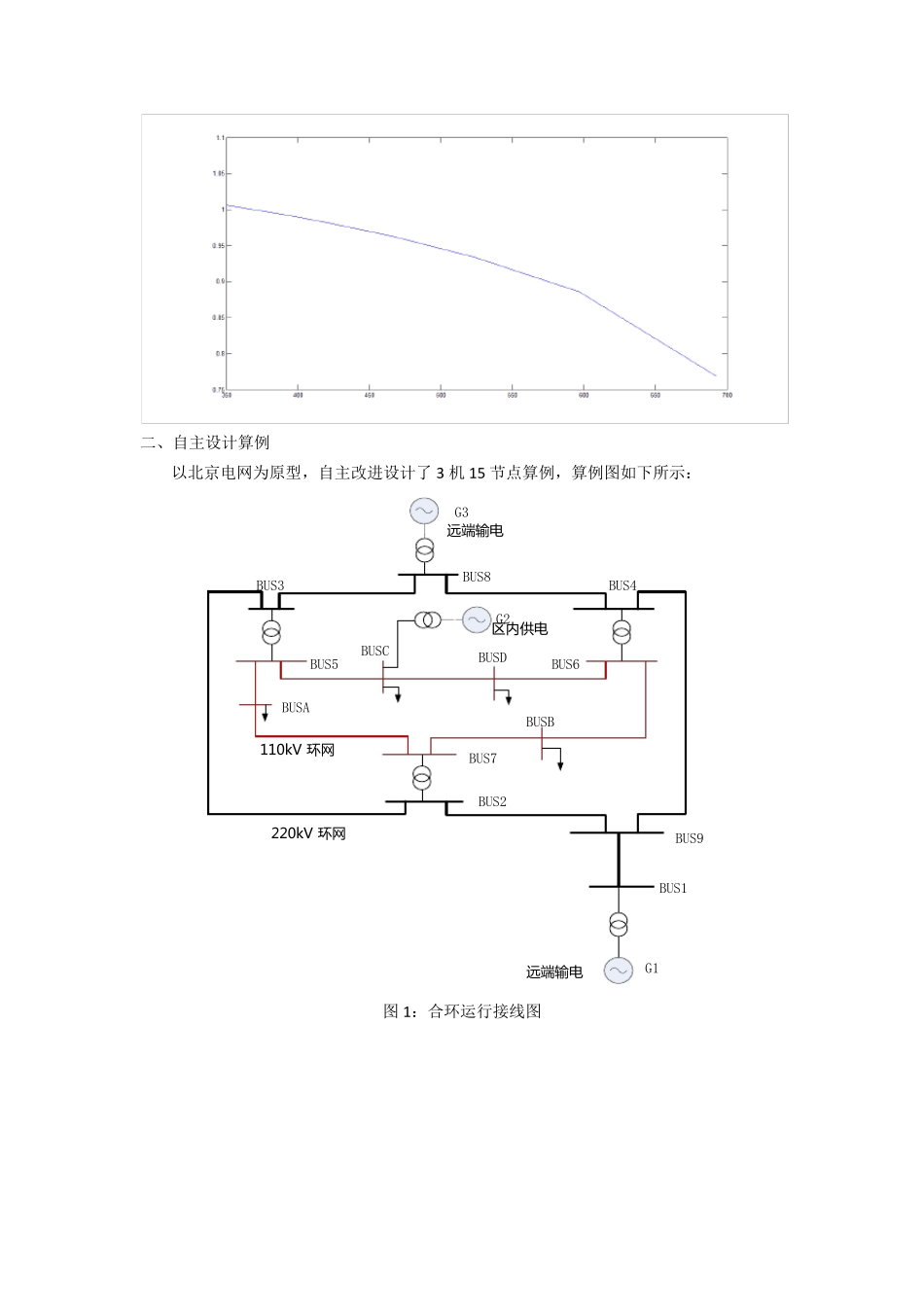

下面以具体的两个算例来展示以上潮流计算，短路计算，稳态分析以及绘制 P-V 曲线功能，分区控制功能比较简单不在此展示

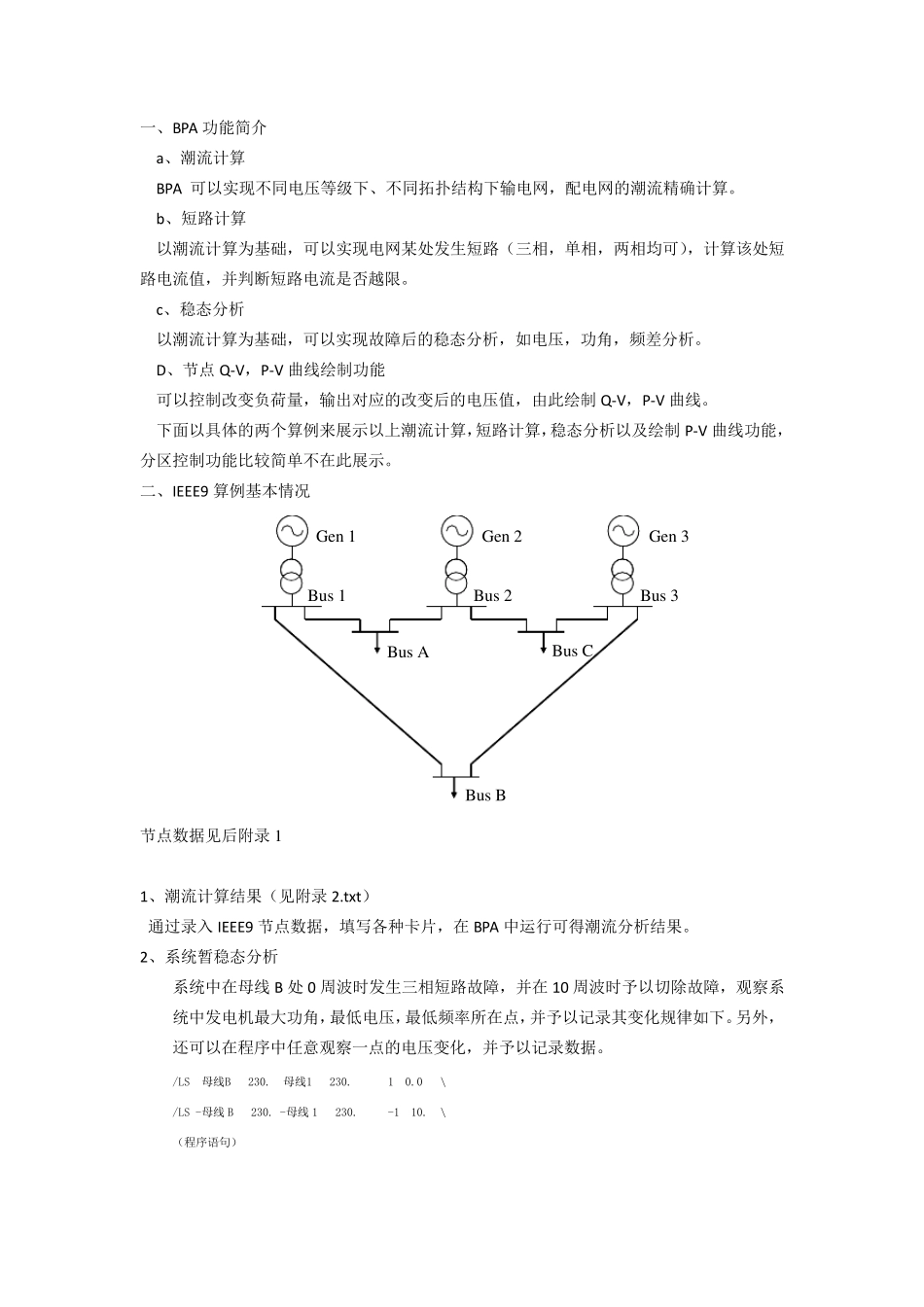

二、IEEE9 算例基本情况 节点数据见后附录 1 1、潮流计算结果（见附录 2
txt） 通过录入 IEEE9 节点数据，填写各种卡片，在 BPA 中运行可得潮流分析结果
2、系统暂稳态分析 系统中在母线 B 处 0 周波时发生三相短路故障，并在 10 周波时予以切除故障，观察系统中发电机最大功角，最低电压，最低频率所在点，并予以记录其变化规律如下
另外，还可以在程序中任意观察一点的电压变化，并予以记录数据
/LS 母线B 230
母线1 230
0 \ /LS -母线 B 230
-母线 1 230

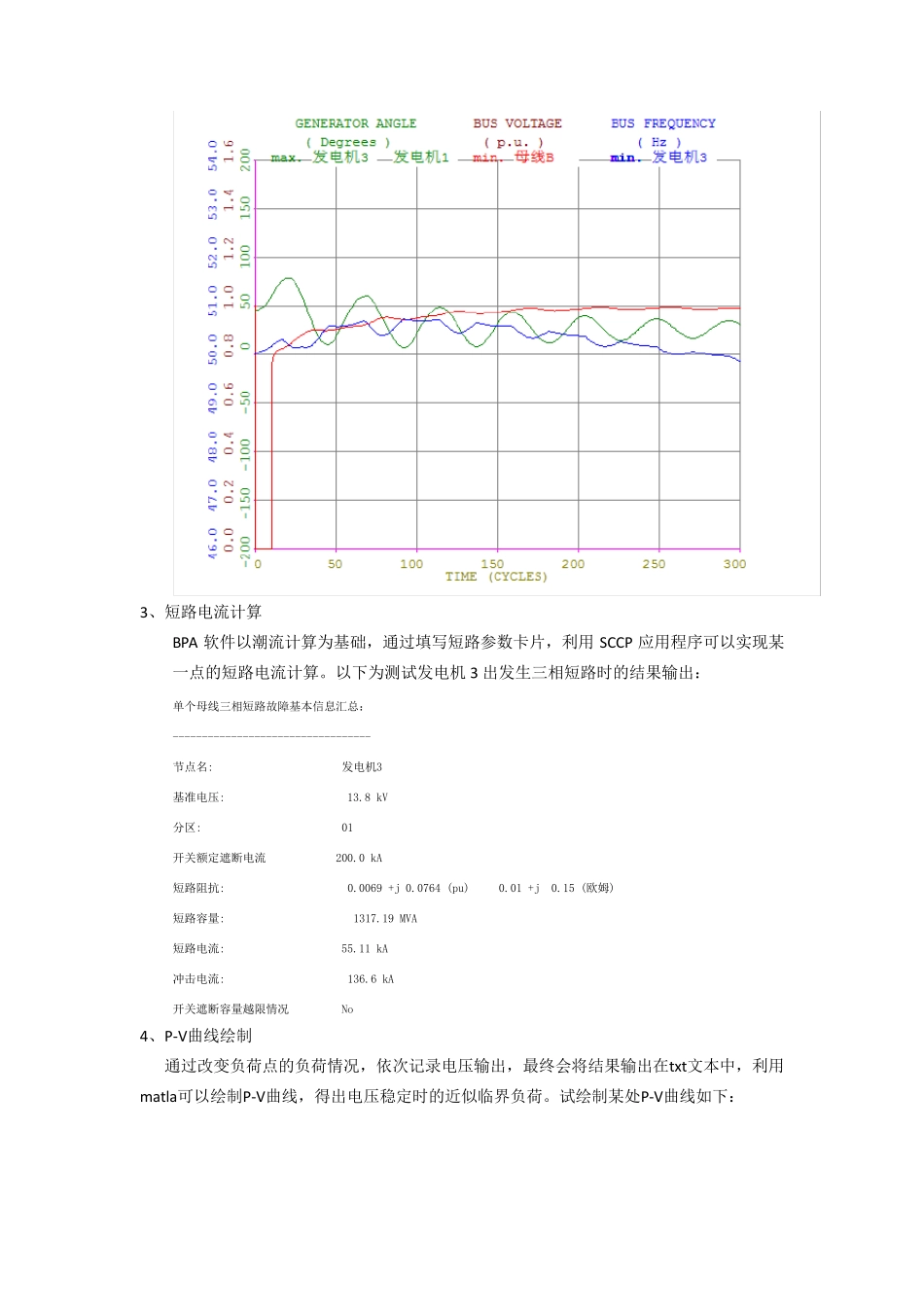

\ （程序语句） Bus ABus BBus CBus 1Bus 2Bus 3Gen 1Gen 2Gen 3 3、短路电流计算 BPA 软件以潮流计算为基础，通过填写短路参数卡片，利用 SCCP 应用程序可以实现某一点的短路电流计算
以下为测试发电机 3 出发生三相短路时的结果输出： 单个母线三相短路故障基本信息汇总： ---------------------------------- 节点名: 发电机3 基准电压: 13
8 kV 分区: 01 开关额定遮断电流 200
