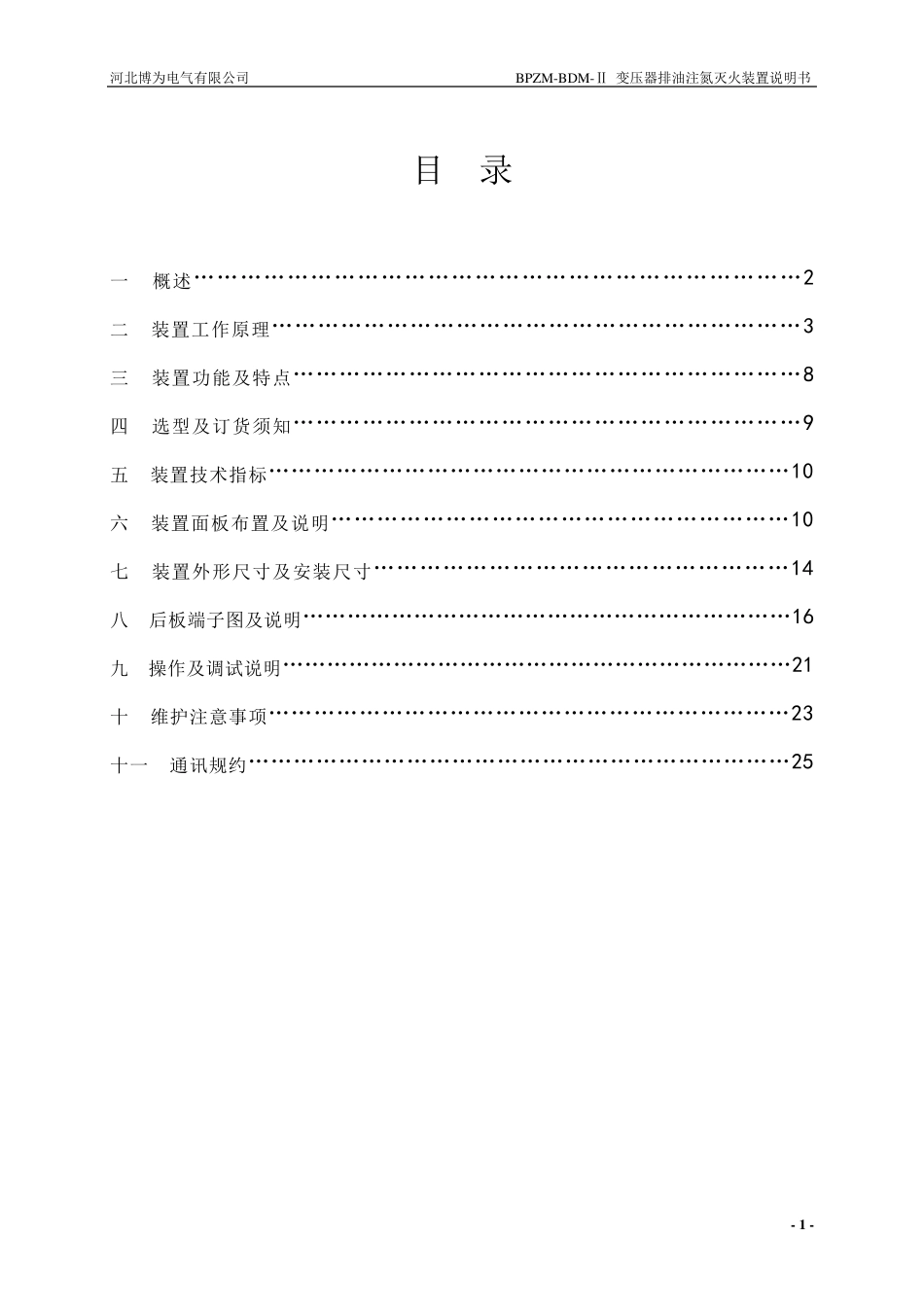

河北博为电气有限公司 BPZM-BDM-Ⅱ 变压器排油注氮灭火装置说明书 BPZM-BDM-II 变 压 器 排 油 注 氮 灭 火 装 置 说 明 书 河 北 博 为 电 气 有 限 公 司 河北博为电气有限公司 BPZM-BDM-Ⅱ 变压器排油注氮灭火装置说明书 - 1 - 目 录 一 概述……………………………………………………………………2 二 装置工作原理……………………………………………………………3 三 装置功能及特点…………………………………………………………8 四 选型及订货须知…………………………………………………………9 五 装置技术指标……………………………………………………………10 六 装置面板布置及说明……………………………………………………10 七 装置外形尺寸及安装尺寸………………………………………………14 八 后板端子图及说明…………………………………………………………16 九 操作及调试说明……………………………………………………………21 十 维护注意事项……………………………………………………………23 十一 通讯规约………………………………………………………………25 河北博为电气有限公司 BPZM-BDM-Ⅱ 变压器排油注氮灭火装置说明书 - 2 - 一 概述 油浸电力变压器总是存在着发生火灾的危险。无论是电力变压器铁芯产生的持续高温，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温，只要能使变压器油的温度大于400℃，就会分解出各种可燃气体，致使变压器内部压力增大。变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后，就产生火焰起火甚至爆炸，造成重大损失。 国家有关标准规定指出大型变压器必须配置灭火装置。数量众多的油浸变压器应用在工业、民用建筑群中。虽许多容量较小，却处于经济发展 的中心 位置和政 治 、军 事 、交 通 有关的地 域 ，应配置灭火装置加 以 重点 保 护 。在无人 值 守 的变电站 ，对 消 防系 统 的要求 也 越 来 越 高。 针 对 变压器故 障 的特 点 我 公司研 制 了BPZM-BDM-II 变压器排油注氮灭火装置。本 装置是在BPZM-BDM-I 排油注氮灭火装置的基 础 上 ，将 其控 制 器部分改 进为OMRON 的PLC 控 制 ...
