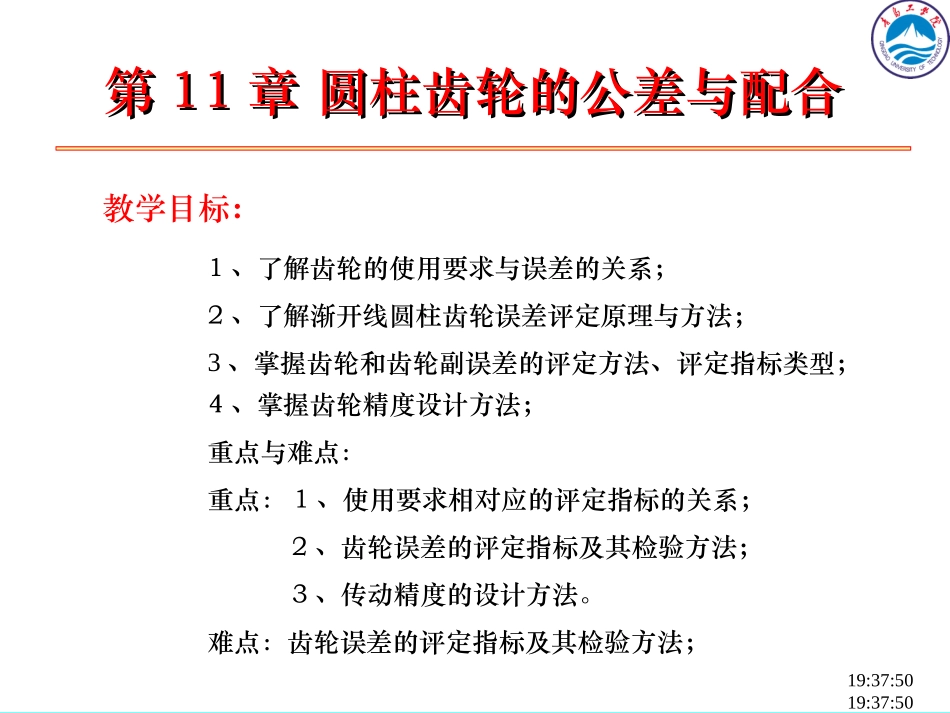

19:37:5019:37:50第第1111章圆柱齿轮的公差与配合章圆柱齿轮的公差与配合1、了解齿轮的使用要求与误差的关系;2、了解渐开线圆柱齿轮误差评定原理与方法;3、掌握齿轮和齿轮副误差的评定方法、评定指标类型;4、掌握齿轮精度设计方法;重点与难点:重点:1、使用要求相对应的评定指标的关系;2、齿轮误差的评定指标及其检验方法;3、传动精度的设计方法。难点:齿轮误差的评定指标及其检验方法;教学目标:19:37:5119:37:51§11-1§11-1概述概述齿轮传动以速度范围宽、齿轮传动以速度范围宽、承载能力大承载能力大、使用寿命长、、使用寿命长、传动效率高传动效率高、、结构紧凑结构紧凑、工作可靠等特点;广泛应用于汽车、轮船、飞机、工程机械、、工作可靠等特点;广泛应用于汽车、轮船、飞机、工程机械、农业机械、机床、仪器仪表等机械产品中。农业机械、机床、仪器仪表等机械产品中。19:37:5119:37:51﹡﹡齿轮精度是确定传动类型、速度范围、传动效率、有效寿命及承齿轮精度是确定传动类型、速度范围、传动效率、有效寿命及承载能力的重要因素。载能力的重要因素。GB/T10095.1~2—2008《渐开线圆柱齿轮精度制》GB/T10095.1~2—2008《渐开线圆柱齿轮精度制》GB/Z18620.1~4—2008《圆柱齿轮检验实施规范》GB/Z18620.1~4—2008《圆柱齿轮检验实施规范》★★研究齿轮精度的意义:研究齿轮精度的意义:﹡﹡为保证齿轮传动质量和互换性,研究齿轮误差对使用性能的影响,为保证齿轮传动质量和互换性,研究齿轮误差对使用性能的影响,探讨提高齿轮加工和测量精度的途径,并制订出相应的精度标准,具有探讨提高齿轮加工和测量精度的途径,并制订出相应的精度标准,具有重要意义。重要意义。19:37:5119:37:51理论上,理论上,渐开线圆柱齿轮的传动比是恒定的渐开线圆柱齿轮的传动比是恒定的;但实际上,由于加工误;但实际上,由于加工误差的影响,差的影响,齿廓相对于旋转中心分布不均齿廓相对于旋转中心分布不均,且渐开线也不是理论的渐开线。,且渐开线也不是理论的渐开线。因此,在齿轮传动中必然会引起传动比的变动。因此,在齿轮传动中必然会引起传动比的变动。11、传递运动的准确性、传递运动的准确性11、传递运动的准确性、传递运动的准确性一、一、齿轮传动的使用要求齿轮传动的使用要求要求齿轮要求齿轮每转动一转一转(周期性),最大转角误差不超过规定数值,以保证主、从动件的运动协调性。。19:37:5119:37:51要求齿轮在要求齿轮在一齿一齿范围内,其瞬时传动比瞬时传动比变化不大,以保证传动过程平,以保证传动过程平稳,减少振动、冲击和噪声。稳,减少振动、冲击和噪声。因受齿形误差、齿距误差等影响,即使齿轮转过很小的角度都会引起因受齿形误差、齿距误差等影响,即使齿轮转过很小的角度都会引起转角误差,造成瞬时传动比的变化。转角误差,造成瞬时传动比的变化。瞬时传动比的变化是振动、冲击和噪声的根源。瞬时传动比的变化是振动、冲击和噪声的根源。22、传动平稳性、传动平稳性22、传动平稳性、传动平稳性19:37:5119:37:51要求齿轮在啮合时,齿面接触良好,以保证载荷分布均匀,防止要求齿轮在啮合时,齿面接触良好,以保证载荷分布均匀,防止引起应力集中,从而影响齿轮的使用寿命。引起应力集中,从而影响齿轮的使用寿命。33、承载均匀性、承载均匀性33、承载均匀性、承载均匀性19:37:5119:37:51要求齿轮啮合时,非工作齿面应具有一定的间隙,以便贮存润滑油要求齿轮啮合时,非工作齿面应具有一定的间隙,以便贮存润滑油和补偿齿轮传动力引起的弹性变形、热膨胀;补偿齿轮制造、装配误差,和补偿齿轮传动力引起的弹性变形、热膨胀;补偿齿轮制造、装配误差,防止卡死或烧伤。但侧隙又不能过大,以免增大冲击、噪声和空程误差。防止卡死或烧伤。但侧隙又不能过大,以免增大冲击、噪声和空程误差。44、齿侧间隙的合理性、齿侧间隙的合理性44、齿侧间隙的合理性、齿侧间隙的合理性19:37:5119:37:51起重机械、矿山机械等重型机械中的低速重载齿轮起重机械、矿山机械等重型机械中的低速重载齿轮主要要求载荷分布的均匀性,以保证足够的承载能力;汽轮机和涡轮机...
