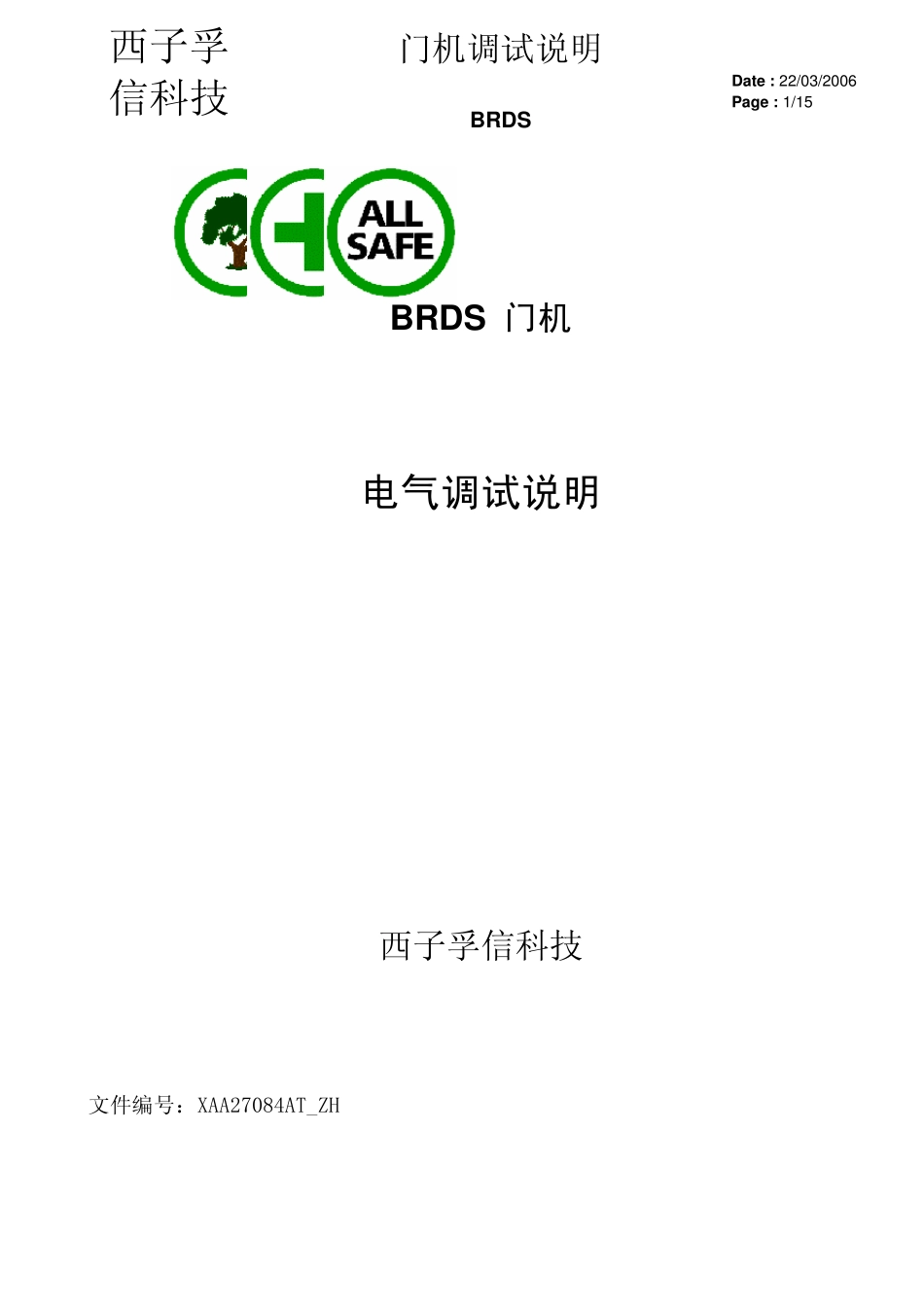

BRDS门机电气调试说明

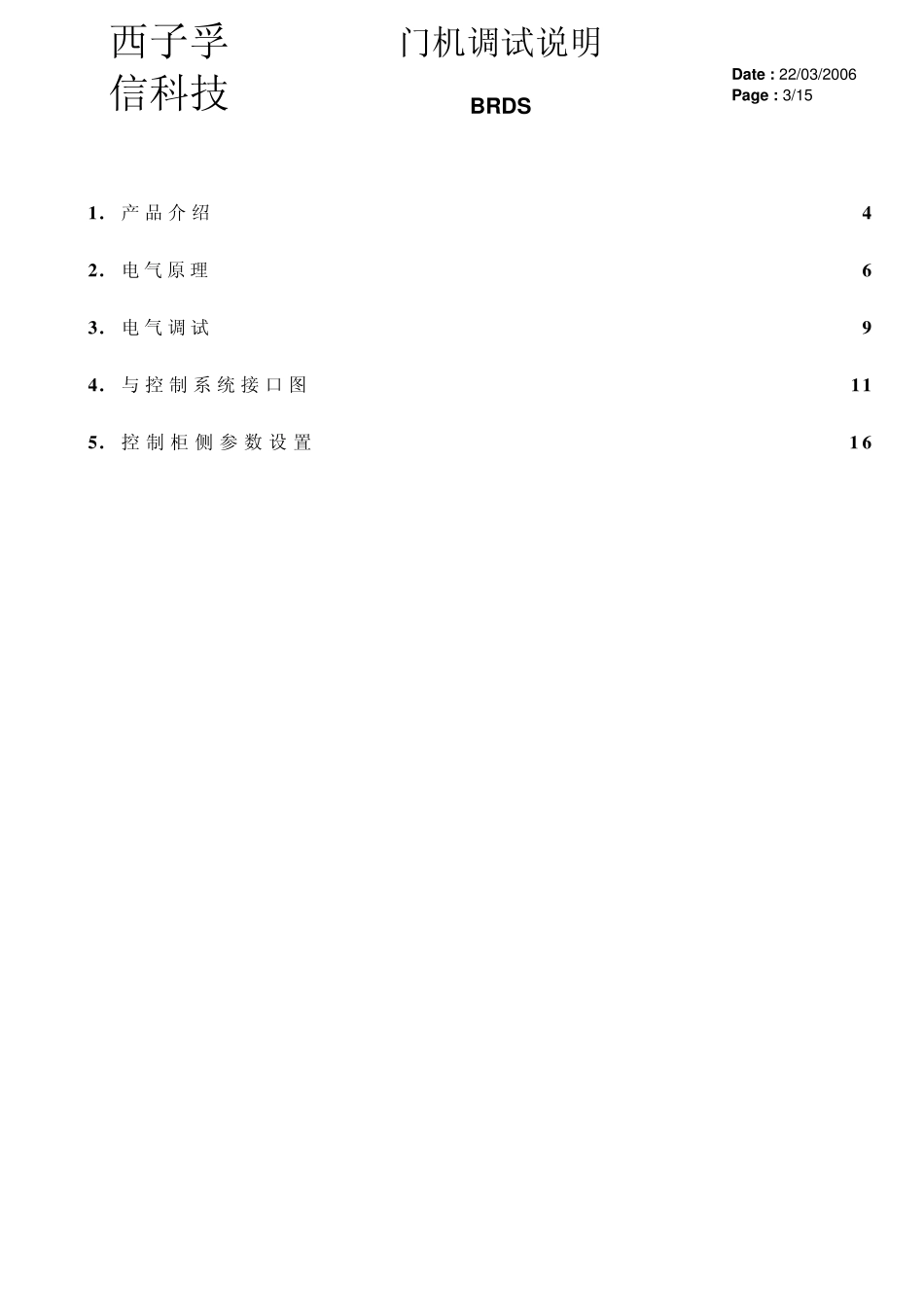

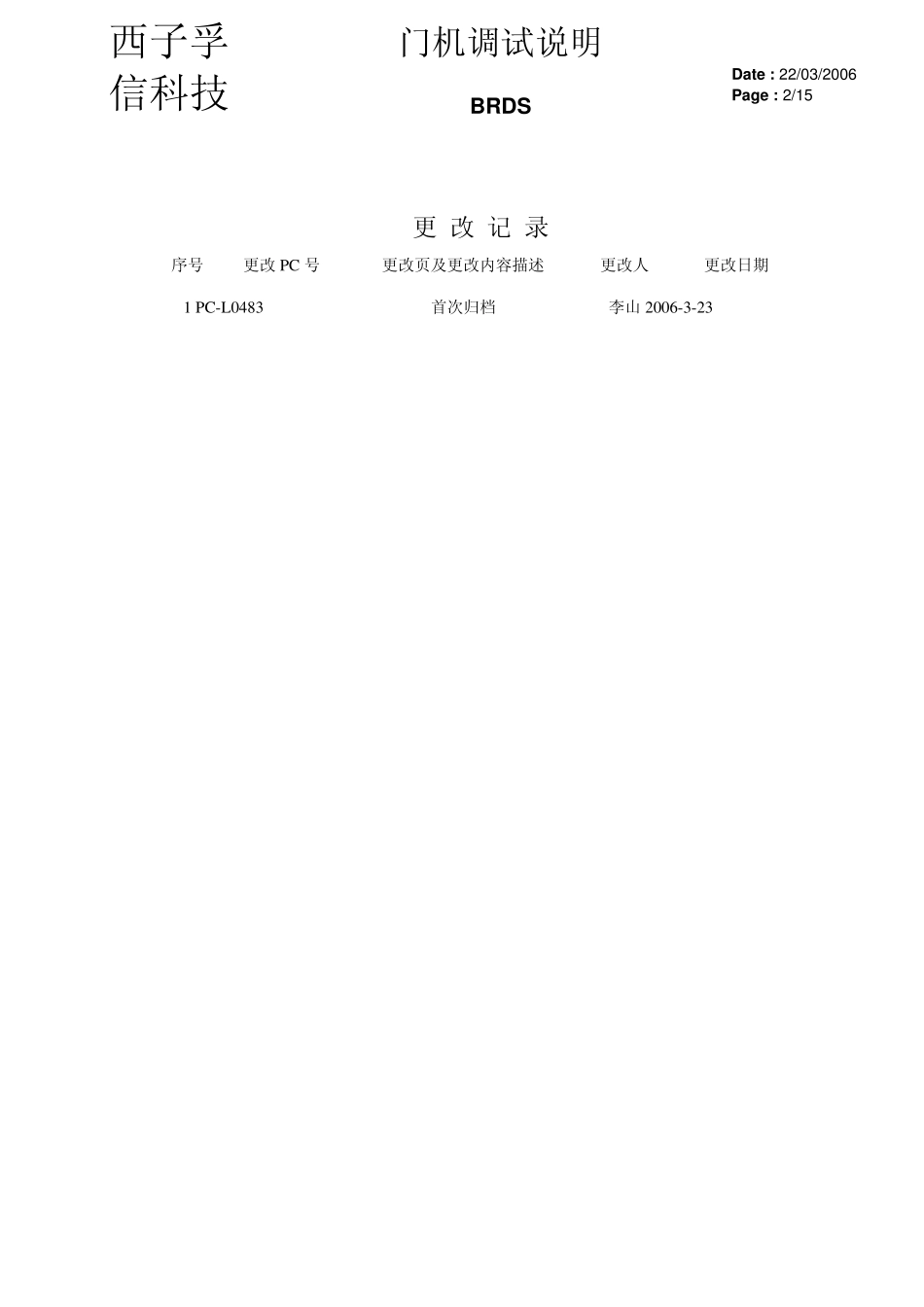

门机调试说明 西子孚 信科技 BRDS Date : 2 2 /0 3 /2 0 0 6 Page : 1 /1 5 BRDS 门机 电气调试说明 西子孚信科技 文件编号：XAA27084AT_ZH 门机调试说明 西子孚 信科技 BRDS Date : 2 2 /0 3 /2 0 0 6 Page : 2 /1 5 更 改 记 录 序号 更改PC 号 更改页及更改内容描述 更改人 更改日期 1 PC-L0483 首次归档 李山 2006-3-23 门机调试说明 西子孚 信科技 BRDS Date : 2 2 /0 3 /2 0 0 6 Page : 3 /1 5 1 . 产品介绍 4 2 . 电气原理 6 3 . 电气调试 9 4 . 与 控 制 系 统 接 口 图 1 1 5 . 控 制 柜 侧 参 数 设 置 1 6 门机调试说明 西子孚 信科技 BRDS Date : 2 2 /0 3 /2 0 0 6 Page : 4 /1 5 FIM 产 品 介 绍 1 产品介绍 BRDS 门机是一款通过电阻调速的直流门机，被广泛应用于孚信的货梯上，开门宽度最大可达2800mm。它通过调整电阻的阻值来改变门电机的电压从而达到调速的目的，通过调整凸轮开关动作的位置，来改变减速点的位置，从而使开关门运行更加平滑。 1 .1 主要技术参数 1.1.1 门电机 开门规格（mm） 电机额定电压(v) 电机额定电流(A)电机额定功率(W) 电机额定转速(r/min)1200 1300 1400 1500 1600 1700 1800 1900 2.58 177 2000 2100 2200 2300 2400 2500 2600 2700 2800 DC110 3.5 250 750 1.1.2 门机噪声限值 门机噪声平均声压级L P(A)≤65dB(A)，即噪声声功率级LW(A)≤75dB(A)。 1.1.3 阻止关门力 阻止关门力不大于150N。 门机调试说明 西子孚 信科技 BRDS Date : 2 2 /0 3 /2 0 0 6 Page : 5 /1 5 FIM 产 品 介 绍 1.1.4 开关门时间 说明：上面表格中的数据属于测试数据。由于环境以及其他因素，都有可能会产生数据上的误差。以上所有数据仅供参考。 1.2 工作条件 a) 海拔高度应不超过1000m 。 b) 机房空气温度应在(5～40)℃之间。 c) 最湿月月平均最高相对湿度为90%RH ，同时该月月平均最低温度不高于25℃ 。 d) 供电电压波动范围应在额定电压值的±7%范围内。 e) 环境空气中应不含有腐蚀性和易燃性气体及导电尘埃存在。 开 关 门 时 间 开门宽度(mm) 电机功率(W) Ou tpu t (R.P.M) 开门时间(s) 关门时间(s) 1200 3.0～3.4 3.4～3.8 1300 3.2～3.6 3.6～4.0 1400 3.4～3.8...
