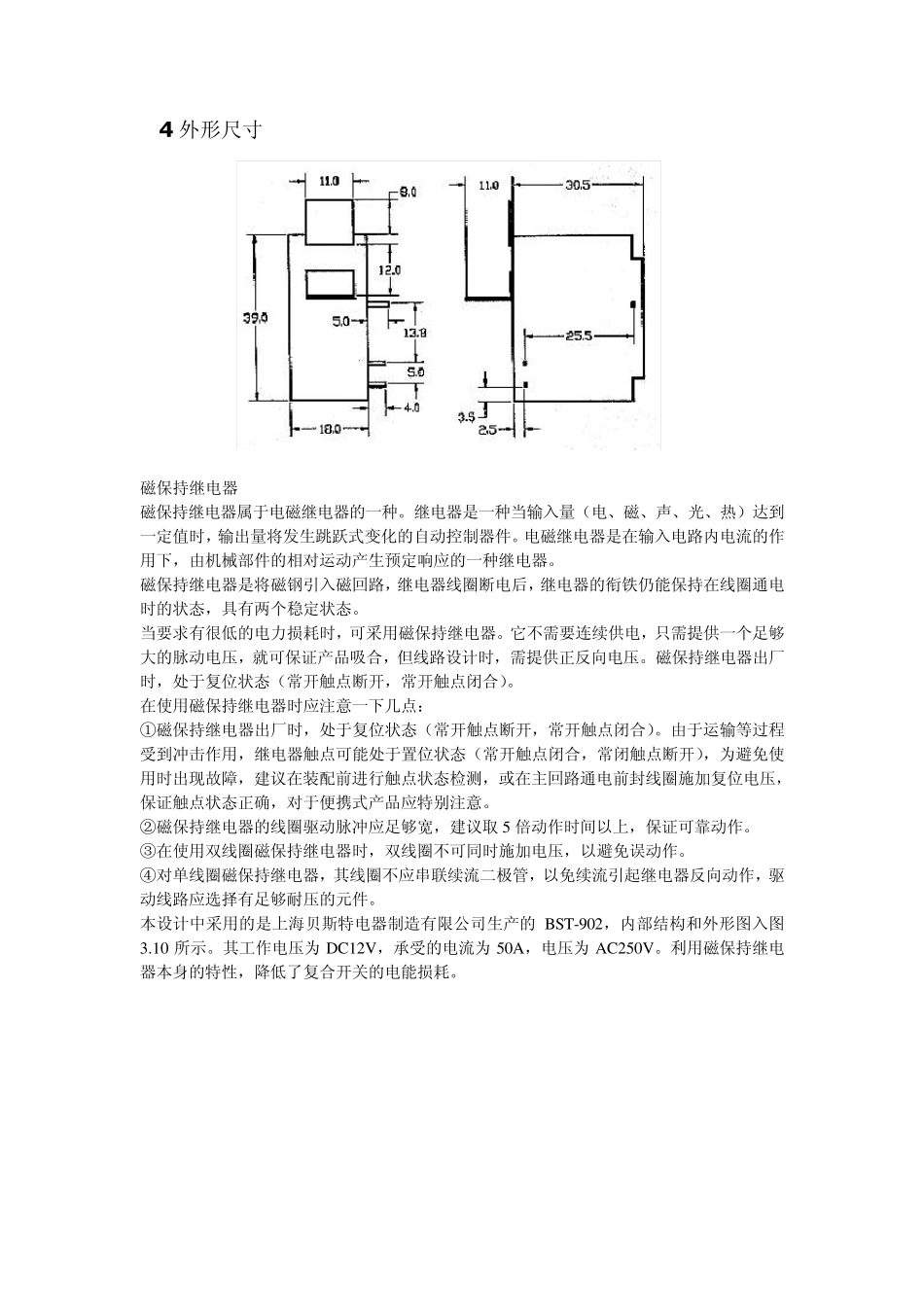

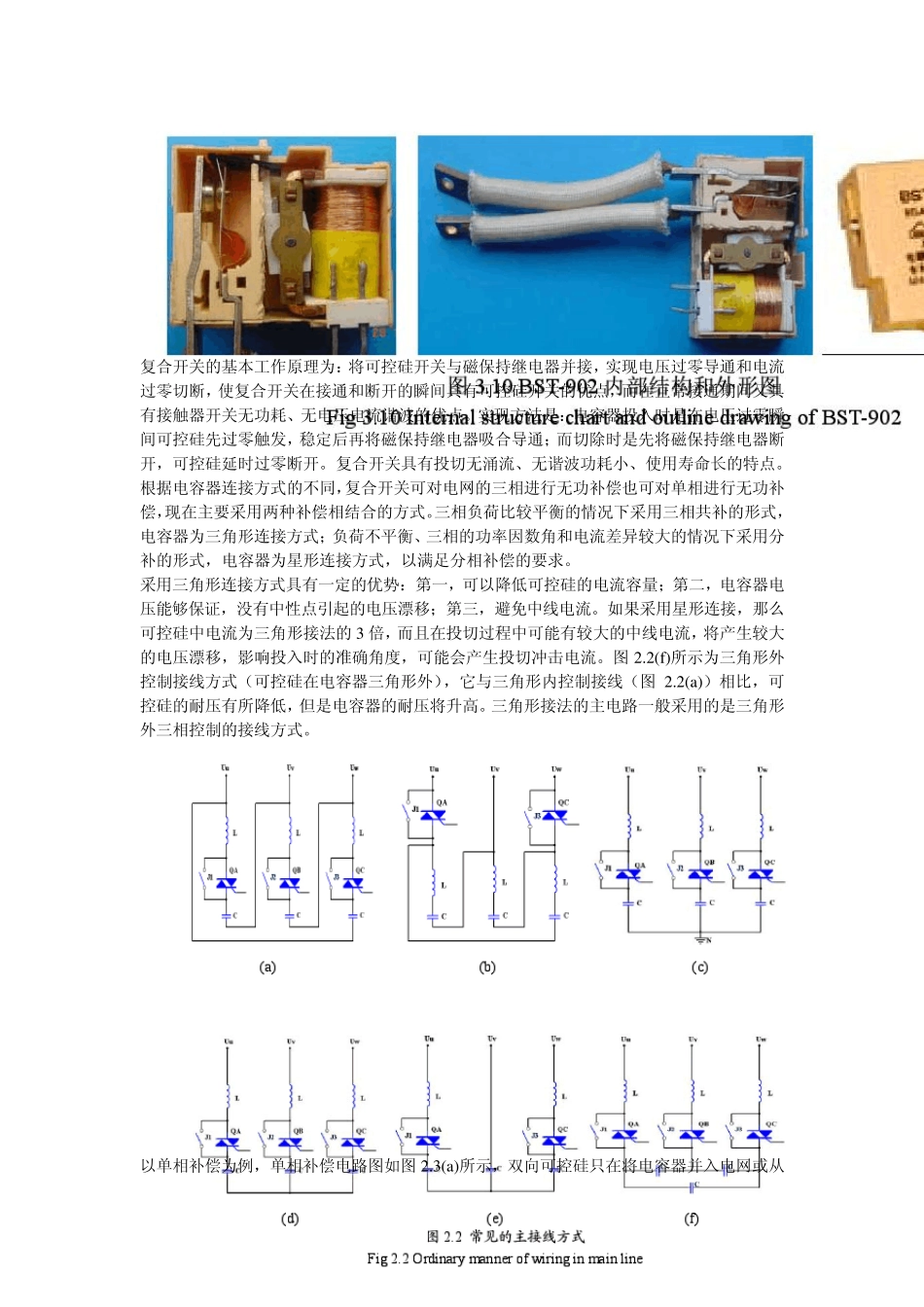

BST-902-30A 大功率磁保持继电器 产品描述 ST-902(A)-30A ● 该继电器由直流脉冲电压驱动通以反向脉冲电压则转换开关状态,在保持开关状态不变时,靠磁钢磁力,线圈不耗电因 此该产品触点接触压力大,接触电阻小,耐振动耐冲击,动 作电压范围宽,灵敏可靠,体积小巧,可长时间大负载工作 ● 可用于各种家电和自动控制装置中是IC 卡预付费电表,集中抄表系统中切换大电流电路首选节能元件 2.技术特性 触点形式 一组常开,一组常闭 额定电压 DC;5-24V 线圈功耗 1W 接触压降 ≤100mv 触点负载 10A,30A,50A,250VAC 绝缘电阻 ≥1000mΩ 介质耐压 线圈触点间;2000VAC 触点之间 ≥AC1500VAC 额定负载时端子温升 ≤55℃(测试条件20℃) 端子连接方式 可点焊铜软绞线 工作位置 任意 环境温度 -25~+55℃ 相对湿度 +40℃达 95% 大气压力 86~106kpa 振 动 10~55Hz 双振幅 1.5mm 冲 击 500m/s²,11ms 寿 命 104 次 重 量 40g 3.线圈数据 额定电压 (VDC) 线圈电阻 (Ω±10%) 线圈电流 (A) 保持/复位电压 (VDC) 脉冲宽度 (ms) 5 25 0.2 2~3.75 ≥100 6 80 0.1 3.6~6.75 ≥100 12 145 0.08 4.8~9.0 ≥100 24 575 0.04 9.6~18 ≥100 4 外形尺寸 磁保持继电器 磁保持继电器属于电磁继电器的一种。继电器是一种当输入量(电、磁、声、光、热)达到一定值时,输出量将发生跳跃式变化的自动控制器件。电磁继电器是在输入电路内电流的作用下,由机械部件的相对运动产生预定响应的一种继电器。 磁保持继电器是将磁钢引入磁回路,继电器线圈断电后,继电器的衔铁仍能保持在线圈通电时的状态,具有两个稳定状态。 当要求有很低的电力损耗时,可采用磁保持继电器。它不需要连续供电,只需提供一个足够大的脉动电压,就可保证产品吸合,但线路设计时,需提供正反向电压。磁保持继电器出厂时,处于复位状态(常开触点断开,常开触点闭合)。 在使用磁保持继电器时应注意一下几点: ①磁保持继电器出厂时,处于复位状态(常开触点断开,常开触点闭合)。由于运输等过程受到冲击作用,继电器触点可能处于置位状态(常开触点闭合,常闭触点断开),为避免使用时出现故障,建议在装配前进行触点状态检测,或在主回路通电前封线圈施加复位电压,保证触点状态正确,对于便携式产品应特别注意。 ②磁保持继电器的线圈驱动脉冲应足够宽,建议取 5 倍动作时间以上...
