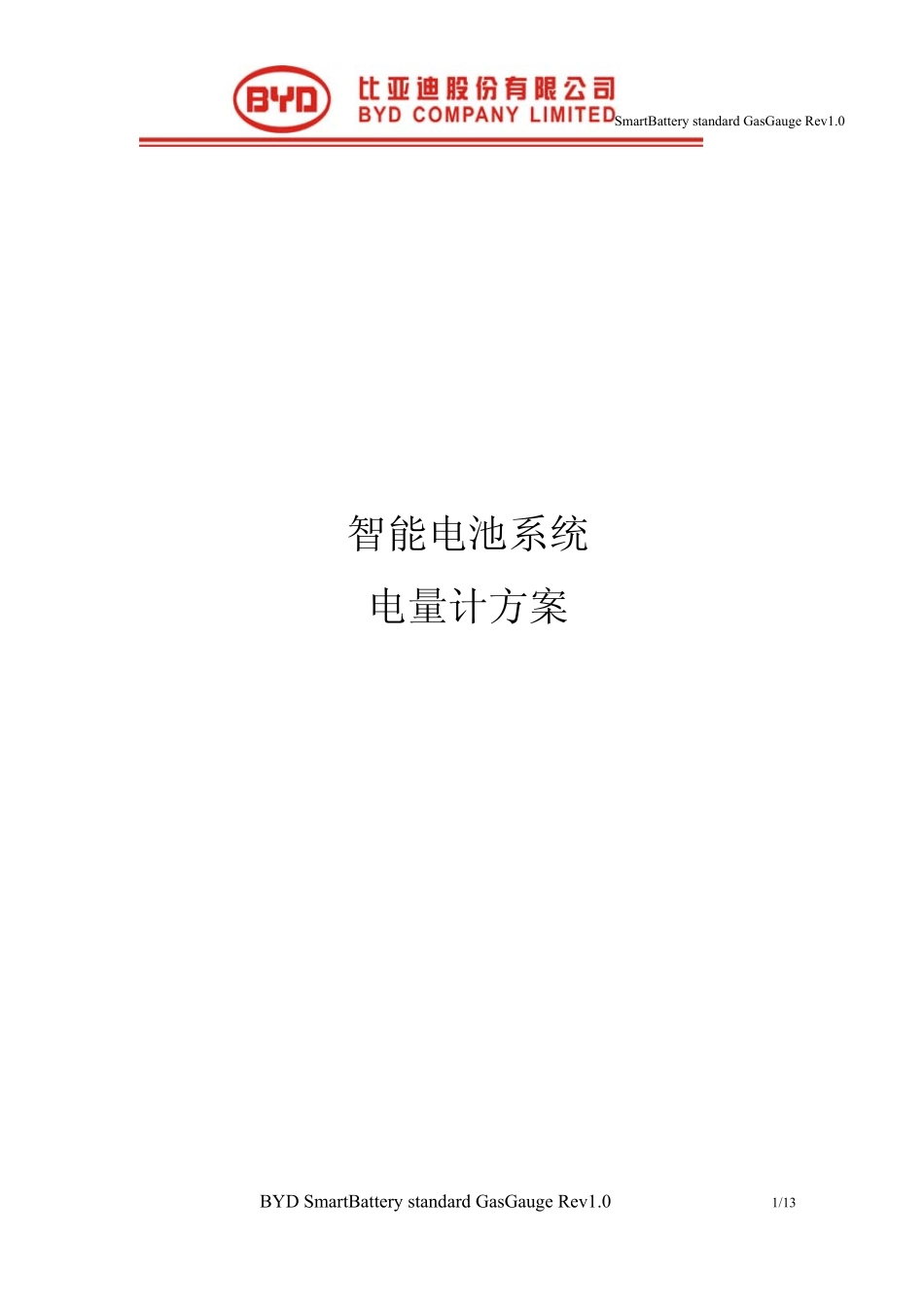

SmartBattery standard GasGauge Rev1.0 BYD SmartBattery standard GasGauge Rev1.0 1/13 智能电池系统 电量计方案 SmartBattery standard GasGauge Rev1.0 BYD SmartBattery standard GasGauge Rev1.0 2/13产品特性 z 完全支持SBS 协议1.1 版 z 采用高性能,低功耗的16 位CPU 内核,10-bit-ADC 高精确度采样电池充电\放电 电流,电压,温度. z 通过SMBus 和Host 通信 z 系统使用LDO 稳定供电 z 系统自保护告警:OVp,OVc,OT z 低压保护:电压<2.85V z 休眠模式下电流<200uA z 工作模式下电流<6mA 概述 电量计方案兼容SBS 协议，电量计用于实时检测电池的容量和计算其他参数。该方案使用独立芯片对整个系统进行控制和数据计算，使用10-bit-ADC 转换器来测量电压、电流和温度。 电量计方案支持智能电池协议的数据控制命令（SBData），通过SMBus 的两线协议进行通信，主要测量电池的充放过程,剩余电量，温度，电压，电流等信息。 电量计方案有数据存储区EEPROM，用于储存一些电池的参数，比如设计容量，以及用于计算和校正的补偿和校正因数等 硬件系统 智能电池管理系统 使用BYD 电池管理 IC，该系统主要适用与如下参数的电池组： z 锂离子电池 锂离子聚合体电池 z 3 节电池-4 节电池 z 最大容量: 65535mAh/655350mWh z 最大电流:14A SmartBattery standard GasGauge Rev1.0 BYD SmartBattery standard GasGauge Rev1.0 3/13 图 1 系统框图 SmartBattery standard GasGauge Rev1.0 BYD SmartBattery standard GasGauge Rev1.0 4/13控制芯片 z 高性能 , 低功耗 z 非易失性的程序和数据存储器 z EEPROM 2K擦写寿命: 10000 次 z 4路10 位ADC z 两个具有独立预分频器和比较器功能的8 位定时器/ 计数器 z 两线串行接口（I2C） z 封装类型: LSSOP20 引脚配置： 引脚名称 说明 VCC/AVCC 数字/模拟电路电源 GND 地 SW 运放电路电源开关 SCL 两线串行接口时钟线（IIC） SDA 两线串行接口数据线（IC） VBAT 电池组电压检测接口 VREF A/D 基准电压 CHG_C 充电电流检测接口 DHG_C 放电电流检测接口 TEMP 温度检测接口 U1~U4 功能接口，上拉到 VCC SmartBattery standard GasGauge Rev1.0 图2 引脚定义 运放电路模块 z 运放电路放大范围:100dB z 单一输出/输入操作:3.0V-30.0V z 双向输出(±1.5 一±15...
