C1母线槽技术规范

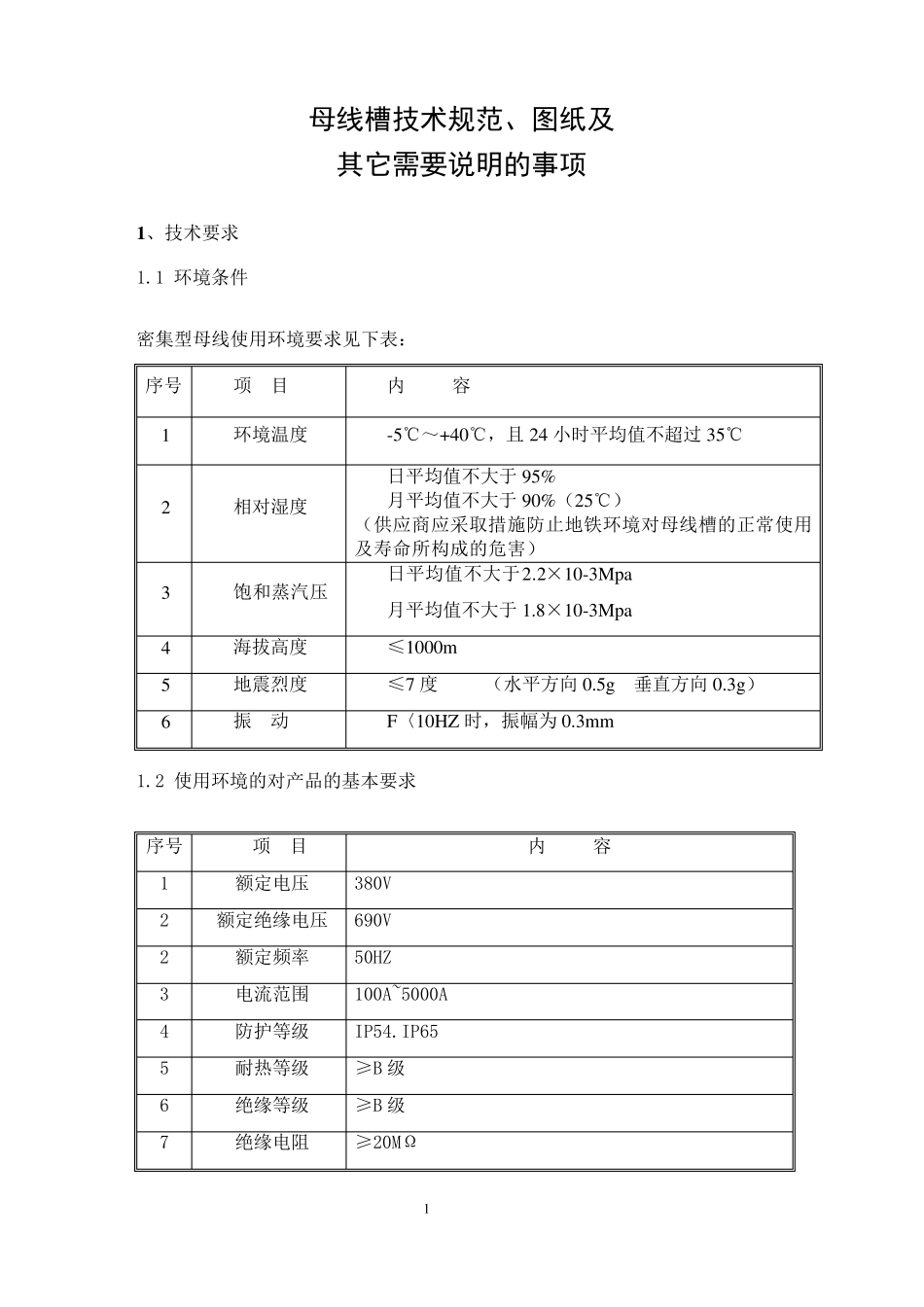

C1母线槽技术规范_第1页
1/8
C1母线槽技术规范_第2页
2/8

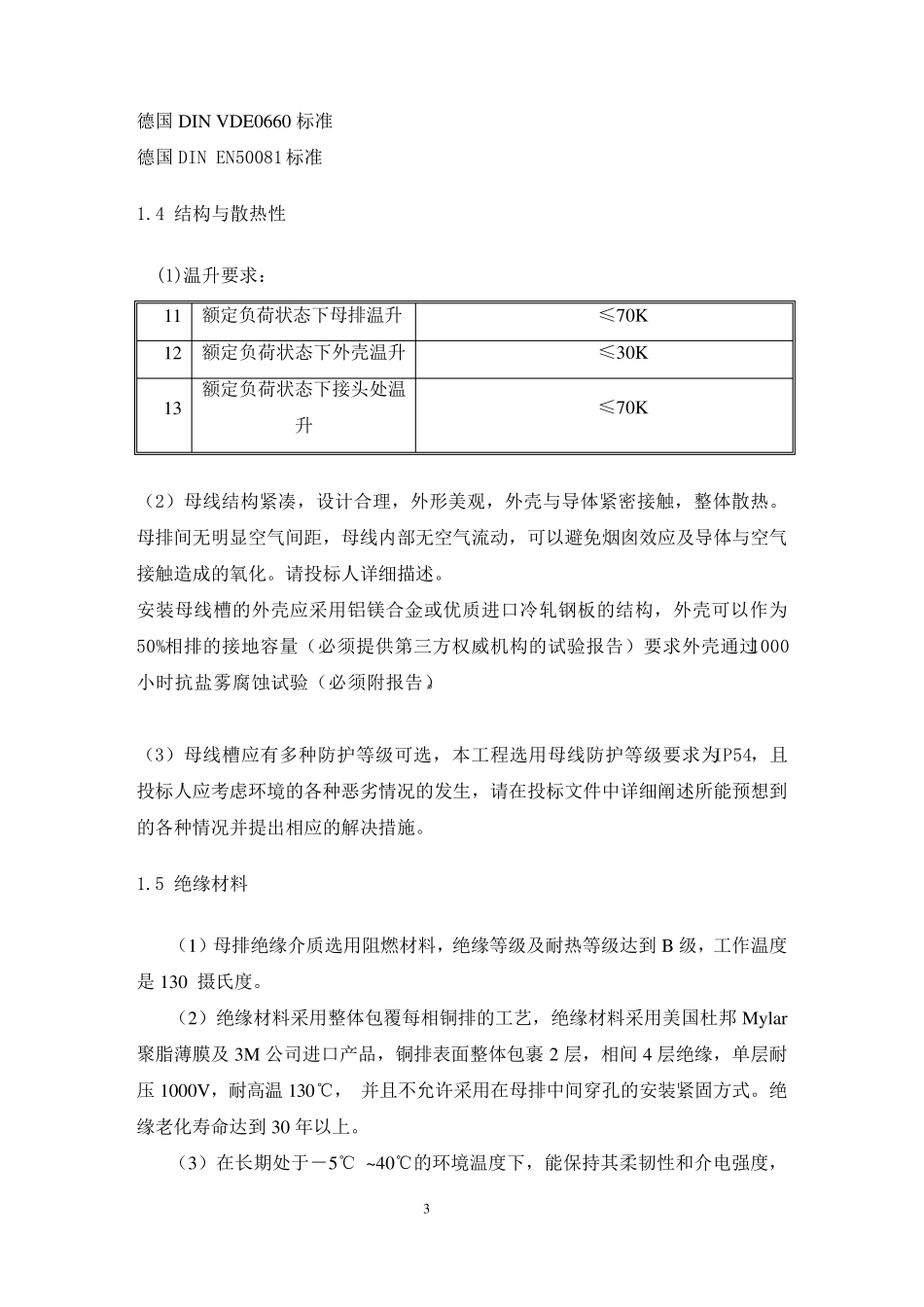

C1母线槽技术规范_第3页
3/8
1 母线槽技术规范、图纸及 其它需要说明的事项 1 、技术要求 1.1 环境条件 密集型母线使用环境要求见下表: 序号 项 目 内 容 1 环境温度 -5℃~+40℃,且24 小时平均值不超过35℃ 2 相对湿度 日平均值不大于95% 月平均值不大于90%(25℃) (供应商应采取措施防止地铁环境对母线槽的正常使用及寿命所构成的危害) 3 饱和蒸汽压 日平均值不大于2.2×10-3Mpa 月平均值不大于1.8×10-3Mpa 4 海拔高度 ≤1000m 5 地震烈度 ≤7 度 (水平方向 0.5g 垂直方向 0.3g) 6 振 动 F〈10HZ 时,振幅为 0.3mm 1.2 使用环境的对产品的基本要求 序号 项 目 内 容 1 额定电压 380V 2 额定绝缘电压 690V 2 额定频率 50HZ 3 电流范围 100A~5000A 4 防护等级 IP54.IP65 5 耐热等级 ≥B 级 6 绝缘等级 ≥B 级 7 绝缘电阻 ≥20MΩ 2 8 工频耐压 干试3750V(湿试1000V)ac 或7500Vdc/1min, 无击穿,无闪络 9 母线型式 密集型母线 10 母线槽系统最大安装跨距 ≤3m 11 维护条件 正常使用条件下,可实现免维护 1.3 采用标准 制造、检验、安装和验收满足下列标准: IEC 439-2.1987 《国际电工化协会标准》(国家电工标准) GB7251.2-1997 《母线干线系统-对母线槽的特殊要求》(国标) JB/T 9662-1999 《密集绝缘母线干线系统》(密集母线行业标准) JB 8511 《空气绝缘母线干线系统》 GBJ 149-90 《电气装置安装工程母线装置施工及验收规范》 GB4208 《外壳防护等级 (IP 代码) 》 GB5585.1~3 《电工用铜、铝及其合金母线》 GB6892 《工业用铝合金热挤压型材》 ENMABU1.1 《母线槽安装、维护标准》 GB7251.1 《低压成套开关设备和控制设备第一部分:型式试验或部分型试验成套设备》 GB7251.2 《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽)的特殊要求》 IEC439.2 《低压成套开关设备和控制设备第一部分:型式试验或部分型试验成套设备》 IEC439.2 《低压成套开关设备和控制设备第二部分:对母线干线系统(母线槽)的特殊要求》 参考标准: 美国 UL857 标准 英国 BS5486 标准 欧洲 EN60439-1 标准 3 德 国 DIN VDE0660 标 准 德 国 DIN EN50081 标 准 1.4 结 构 与 散 热 性 (1)温 升 要 求 : 11 额 定 负 荷 状 态 下 母 排 温 升 ≤ 70K 12 额 定 负 荷 状 态 ...
