套管制作安装要求

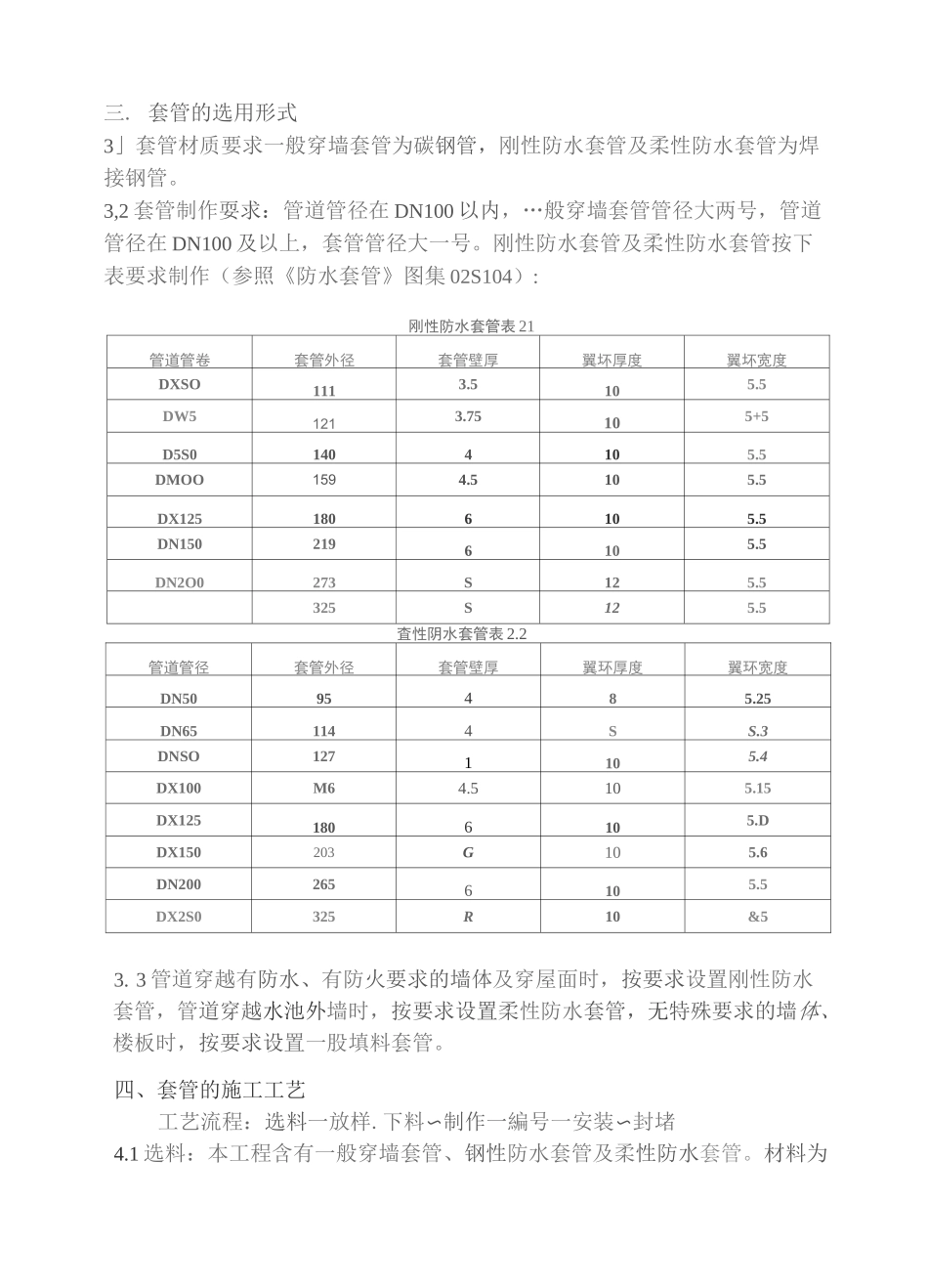

套管制作、安装作业指导书奈管制作安装作业指导书五套管施工的注意措施一、施工准备二、劳动力配备三、套管的选用形式四、套管的施工工艺六、质量要求七、预防及纠正措施A.安全注意事项一、施工准备L1 材料准备钢板、焊接钢管、篠钢管、焊条、乙烘、氧气等.1.2 机具准备电焊机、卷尺、气割设备*划针、线锤、水平仪、钢板尺、水平尺、小线、小钢锯等’1 乜作业条件跟随上建进度，水平穿梁套管在主体结构梁钢筋绑扎完成，楼层应有明确的标高线预埋，穿楼板预埋套管在结构板面模板完成’板面底筋没有绑扎 Z前预埋；穿墙预埋套管在剪力墙钢筋绑扎完成，封模之前预埋。二. 劳动力配备2.1 需要劳动力讣划tl：1 名电焊工：2 名测量工：由管工兼职气焊工晕丄名22 人员培训2.2.1 学习《建筑给排水及采暖工程施工质量验收规范》（GB50242-S002X《防水套管》（02S404）及给排水施工图血2. 2.2 电（气）焊匸等特殊工种必须持证上岗❾三. 套管的选用形式3」套管材质要求一般穿墙套管为碳钢管，刚性防水套管及柔性防水套管为焊接钢管。3,2 套管制作耍求：管道管径在 DN100 以内，…般穿墙套管管径大两号，管道管径在 DN100 及以上，套管管径大一号。刚性防水套管及柔性防水套管按下表要求制作（参照《防水套管》图集 02S104）:刚性防水套管表 21管道管卷套管外径套管壁厚翼坏厚度翼坏宽度DXSO1113.5105.5DW51213.75105+5D5S01404105.5DMOO1594.5105.5DX1251806105.5DN1502196105.5DN2O0273S125.5325S125.5査性阴水套管表 2.2管道管径套管外径套管壁厚翼环厚度翼环宽度DN5095485.25DN651144SS.3DNSO1271105.4DX100M64.5105.15DX1251806105.DDX150203G105.6DN2002656105.5DX2S0325R10&53. 3 管道穿越有防水、有防火要求的墙体及穿屋面时，按要求设置刚性防水套管，管道穿越水池外墙时，按要求设置柔性防水套管，无特殊要求的墙体、楼板时，按要求设置一股填料套管。四、套管的施工工艺工艺流程：选料一放样.下料〜制作一編号一安装〜封堵4.1 选料：本工程含有一般穿墙套管、钢性防水套管及柔性防水套管。材料为碳钢管及焊接钢管，材料进场时，首先检查管材的外观是否有裂纹、缺口等。4.2 下料：根锯设计施工图及土建施工图，确定水池、外墙、楼板及需穿管的剪力墙壁厚，然后用卷尺在钢管上量好尺寸，把钢管放在切割机上进行切割,切口表面必须平整，不得有裂纹.毛刺 5 凹凸等缺陷*切口平面应与管口齐平。43 刚性防水套管制作：先把钢管...
