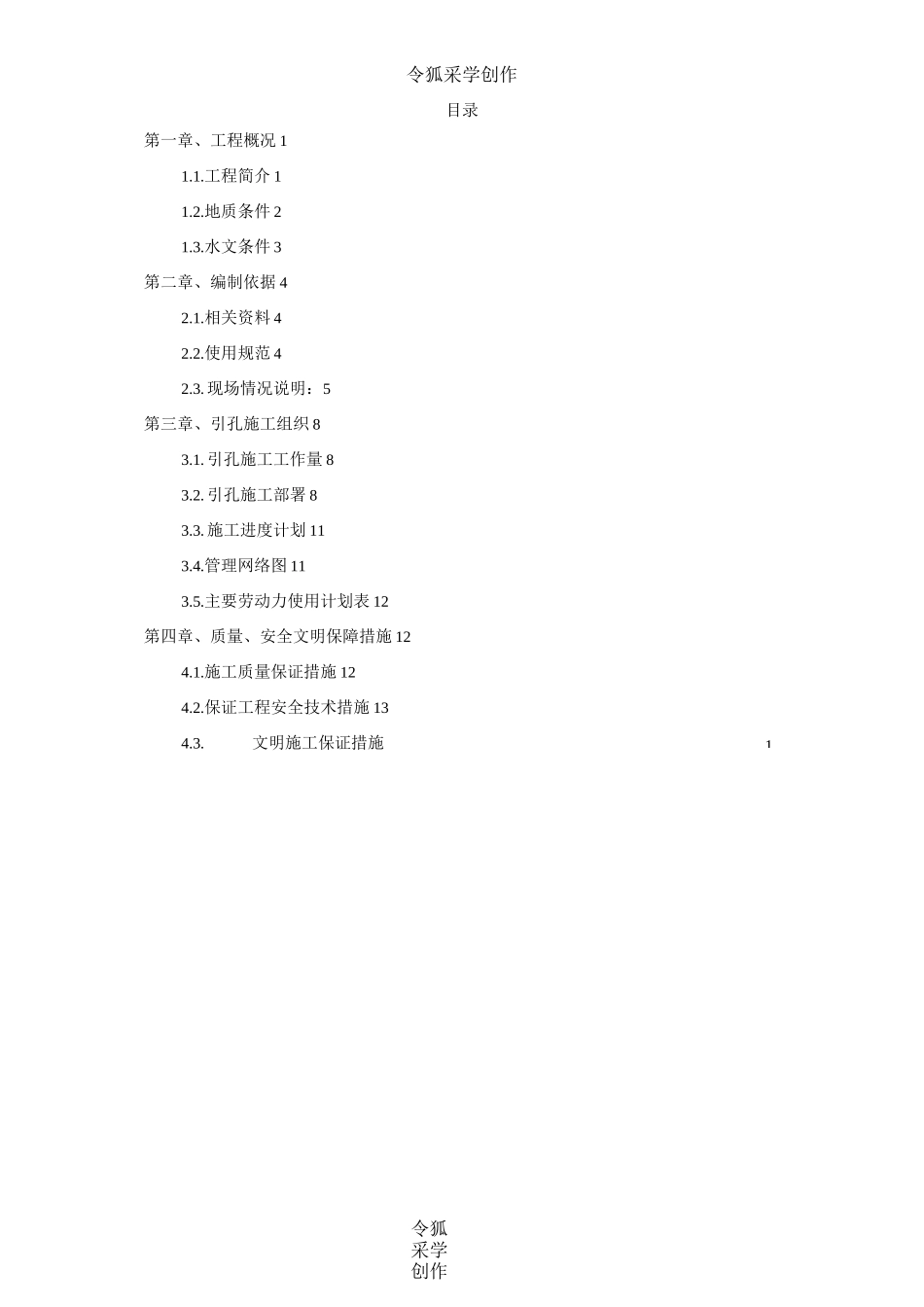

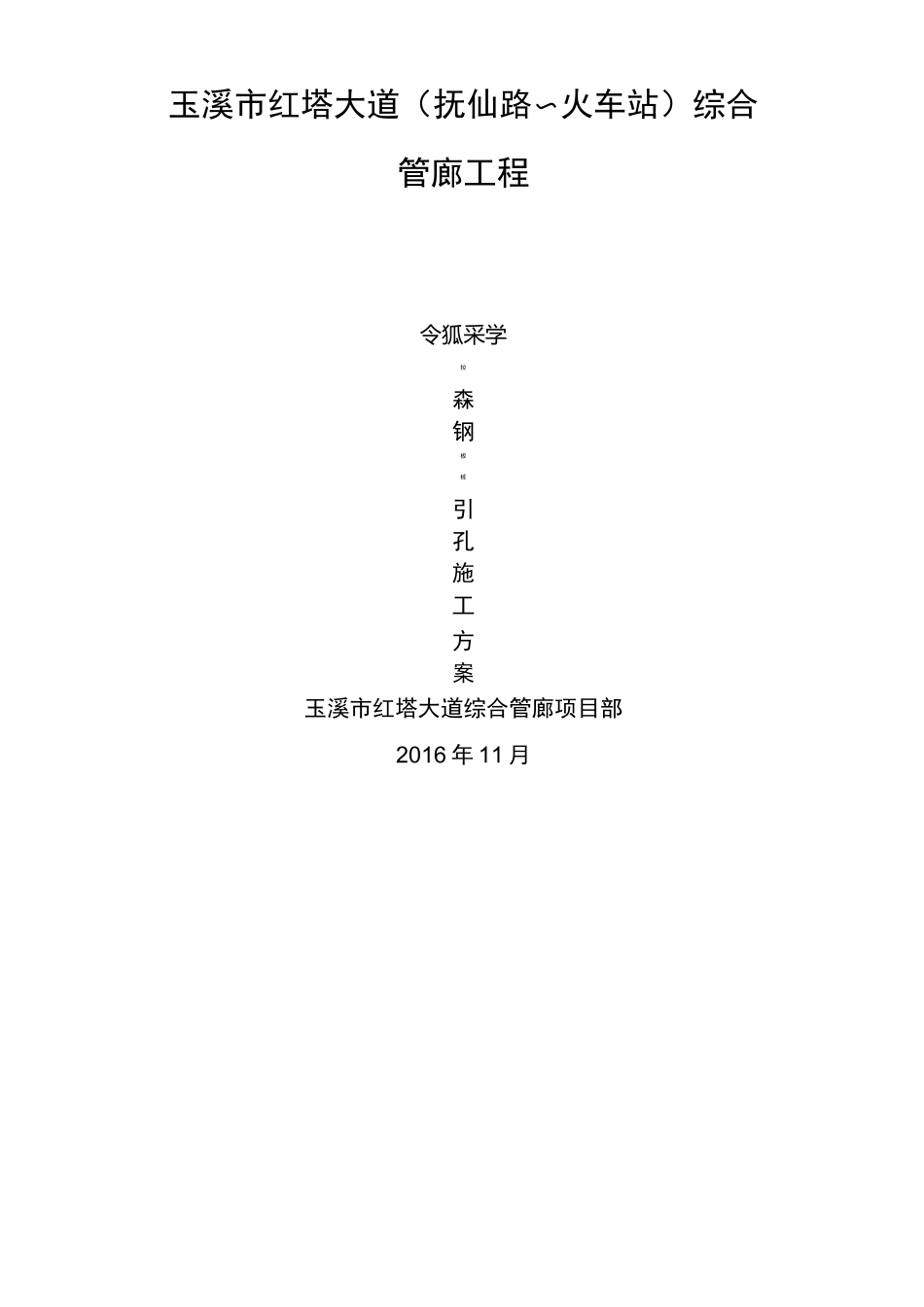

玉溪市红塔大道（抚仙路〜火车站）综合管廊工程令狐采学拉森钢板桩引孔施工方案玉溪市红塔大道综合管廊项目部2016 年 11 月令狐采学创作1令狐采学创作目录第一章、工程概况 11.1.工程简介 11.2.地质条件 21.3.水文条件 3第二章、编制依据 42.1.相关资料 42.2.使用规范 42.3. 现场情况说明：5第三章、引孔施工组织 83.1. 引孔施工工作量 83.2. 引孔施工部署 83.3. 施工进度计划 113.4.管理网络图 113.5.主要劳动力使用计划表 12第四章、质量、安全文明保障措施 124.1.施工质量保证措施 124.2.保证工程安全技术措施 134.3.文明施工保证措施支护结构安全等级［区、II准段y 工程地质条 4、规划中水官、通信线）燃气管道，断面尺寸纟»：号为 K0+000,终点里二 2",根据基，令狐采学创作令狐采学创作第一章、工程概况1.1.工程简介本工程玉溪市红塔大道（抚仙路〜火车站）综合管廊工程，起点位于红塔大道抚仙路路口，终点止于玉溪火车站，全长主线约 2.5 公里，交叉支线管廊约 0.4 公里，过路支管约 0.25公里，工程内容为地下综合管廊。包括管廊主体、配控站，涉及总图、土建、排水、消防、通风、电气、自控等全专业设计以及强电、弱电、燃气等相关管线的迁改工作。场地地理位置示意图：叉口），该区出露地层岩性除①层人工填土外，主要以第四系湖相粘性土为主，部分夹冲、洪积相砂类土，局部地段有厚填土和泥炭质土。工程地质分区为 II 区地段主要分布于 GL0+960〜GL1+840 段（明珠路交叉口至东风中令狐采学创作路交叉口)，该区主要以第四系冲洪积砂类土为主，部分夹粘性土，粘性土厚度相对于 I 区较薄，局部地段有厚填土和泥炭质土。令狐采学创作工程地质分区为 III 区地段主要分布于 GL1+840〜GL2+470 段(东风中路交叉口至抚仙路交叉口)，该区主要以第四系冲洪积砂类土为主，部分夹粘性土，局部地段有泥炭质土。标准贯入测试统计结果项目地层及层号频数范围值平均值标准值标准差变异系数 修正系数①1 人工填土24.9〜5.85.35.3② 粉质粘土243.7〜16.16.85.53.6600.5390.808③ 砾砂254.4〜12.38.17.22.4380.3020.895③2 粉质粘土53.3〜9.97.4④ 粉质粘土187.3〜13.310.29.51.6000.1570.9351.3.水文条件根据红塔大道 K0+000〜K2+470 段地形地质条件及勘察地下水分布情况，总体上全段地势低缓，为排汇区，地下水位较浅。地下水的类型为潜水，包孔隙水和裂隙水，具微承压性，主要赋存于粉质土、砂土及砾类...
