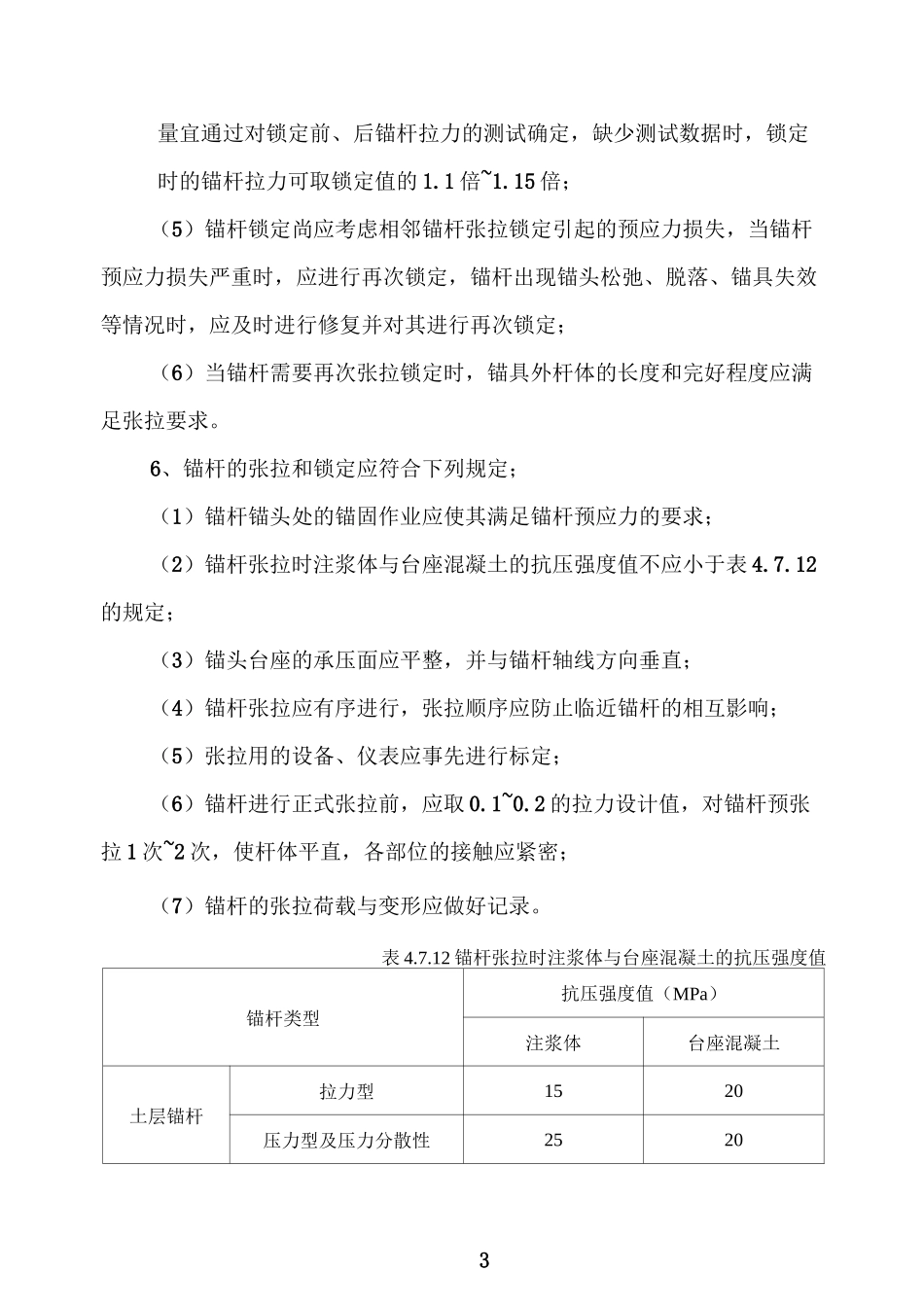

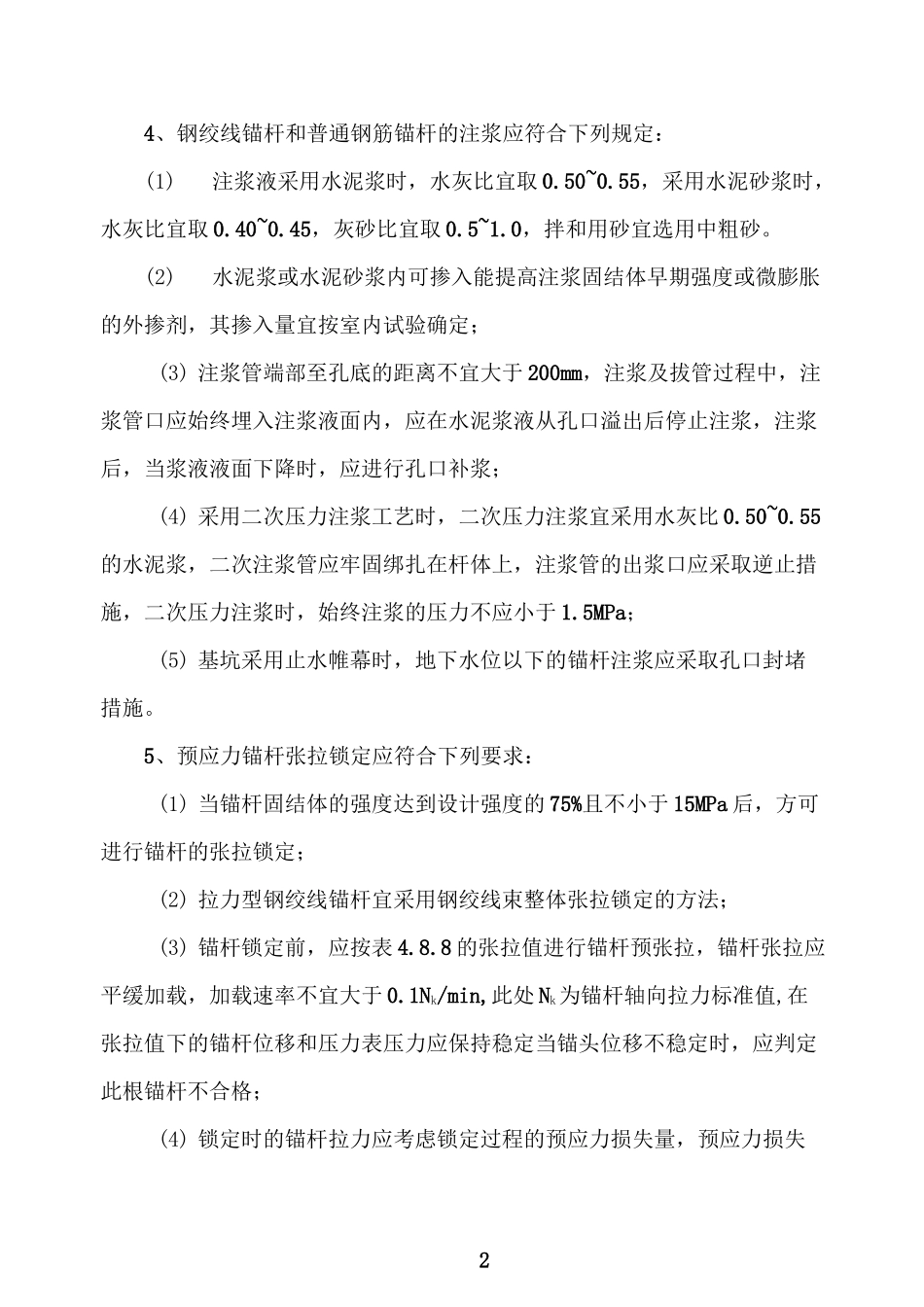

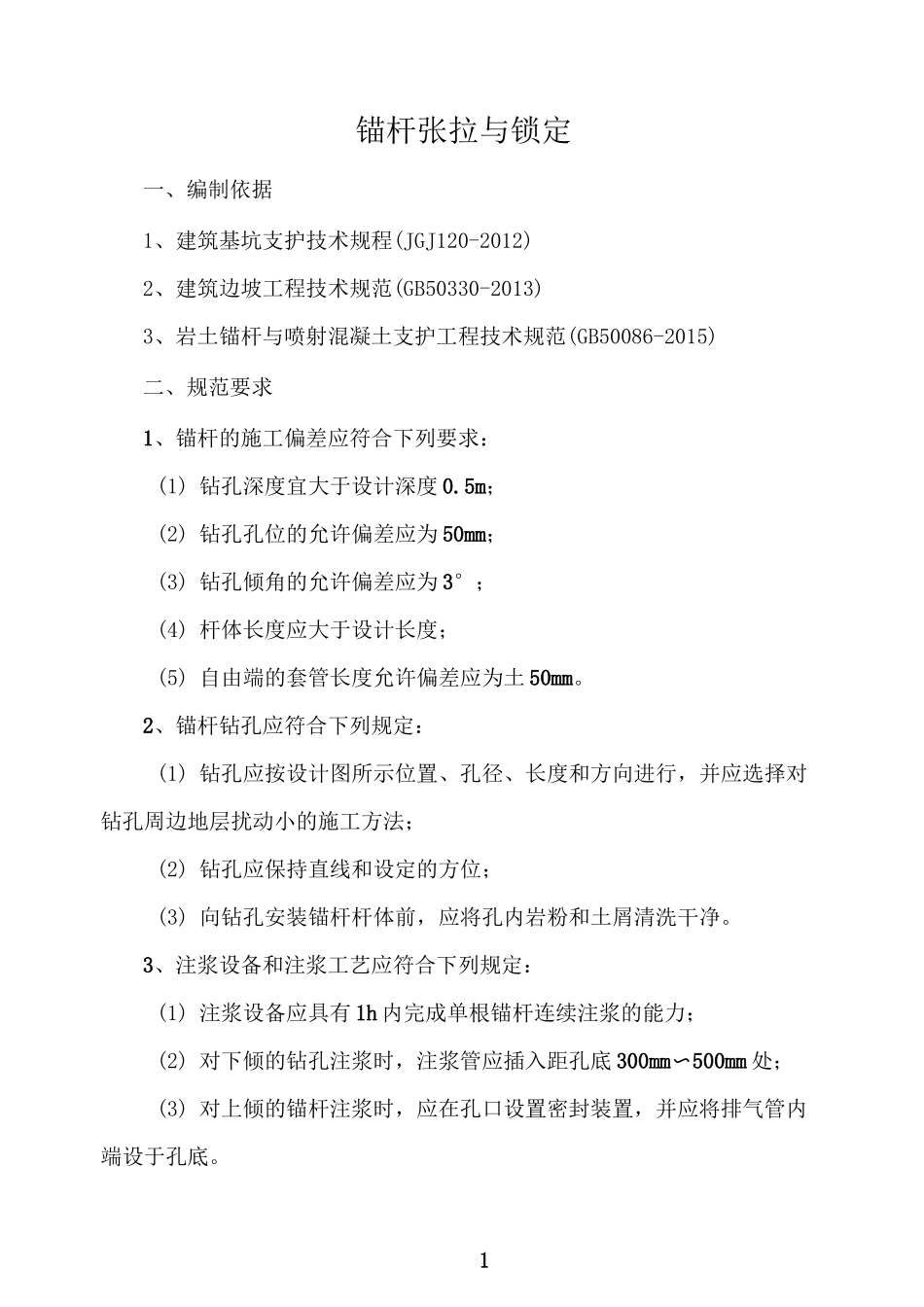

1锚杆张拉与锁定一、编制依据1、建筑基坑支护技术规程(JGJ120-2012)2、建筑边坡工程技术规范(GB50330-2013)3、岩土锚杆与喷射混凝土支护工程技术规范(GB50086-2015)二、规范要求1、锚杆的施工偏差应符合下列要求：(1) 钻孔深度宜大于设计深度 0.5m；(2) 钻孔孔位的允许偏差应为 50mm；(3) 钻孔倾角的允许偏差应为 3°；(4) 杆体长度应大于设计长度；(5) 自由端的套管长度允许偏差应为土 50mm。2、锚杆钻孔应符合下列规定：(1) 钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；(2) 钻孔应保持直线和设定的方位；(3) 向钻孔安装锚杆杆体前，应将孔内岩粉和土屑清洗干净。3、注浆设备和注浆工艺应符合下列规定：(1) 注浆设备应具有 1h 内完成单根锚杆连续注浆的能力；(2) 对下倾的钻孔注浆时，注浆管应插入距孔底 300mm〜500mm 处；(3) 对上倾的锚杆注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。24、钢绞线锚杆和普通钢筋锚杆的注浆应符合下列规定：(1)注浆液采用水泥浆时，水灰比宜取 0.50~0.55，采用水泥砂浆时，水灰比宜取 0.40~0.45，灰砂比宜取 0.5~1.0，拌和用砂宜选用中粗砂。(2)水泥浆或水泥砂浆内可掺入能提高注浆固结体早期强度或微膨胀的外掺剂，其掺入量宜按室内试验确定；(3) 注浆管端部至孔底的距离不宜大于 200mm，注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆，注浆后，当浆液液面下降时，应进行孔口补浆；(4) 采用二次压力注浆工艺时，二次压力注浆宜采用水灰比 0.50~0.55的水泥浆，二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施，二次压力注浆时，始终注浆的压力不应小于 1.5MPa；(5) 基坑采用止水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施。5、预应力锚杆张拉锁定应符合下列要求：(1) 当锚杆固结体的强度达到设计强度的 75%且不小于 15MPa 后，方可进行锚杆的张拉锁定；(2) 拉力型钢绞线锚杆宜采用钢绞线束整体张拉锁定的方法；(3) 锚杆锁定前，应按表 4.8.8 的张拉值进行锚杆预张拉，锚杆张拉应平缓加载，加载速率不宜大于 0.1Nk/min,此处 Nk为锚杆轴向拉力标准值,在张拉值下的锚杆位移和压力表压力应保持稳定当锚头位移不稳定时，应判定此根锚杆不合格；(4) 锁定时的锚杆拉力应考虑锁定过程的预应力损失量，预应力损失3量宜通过对锁定前、后锚杆拉力的测试确定，...
