CA6140结构及参数

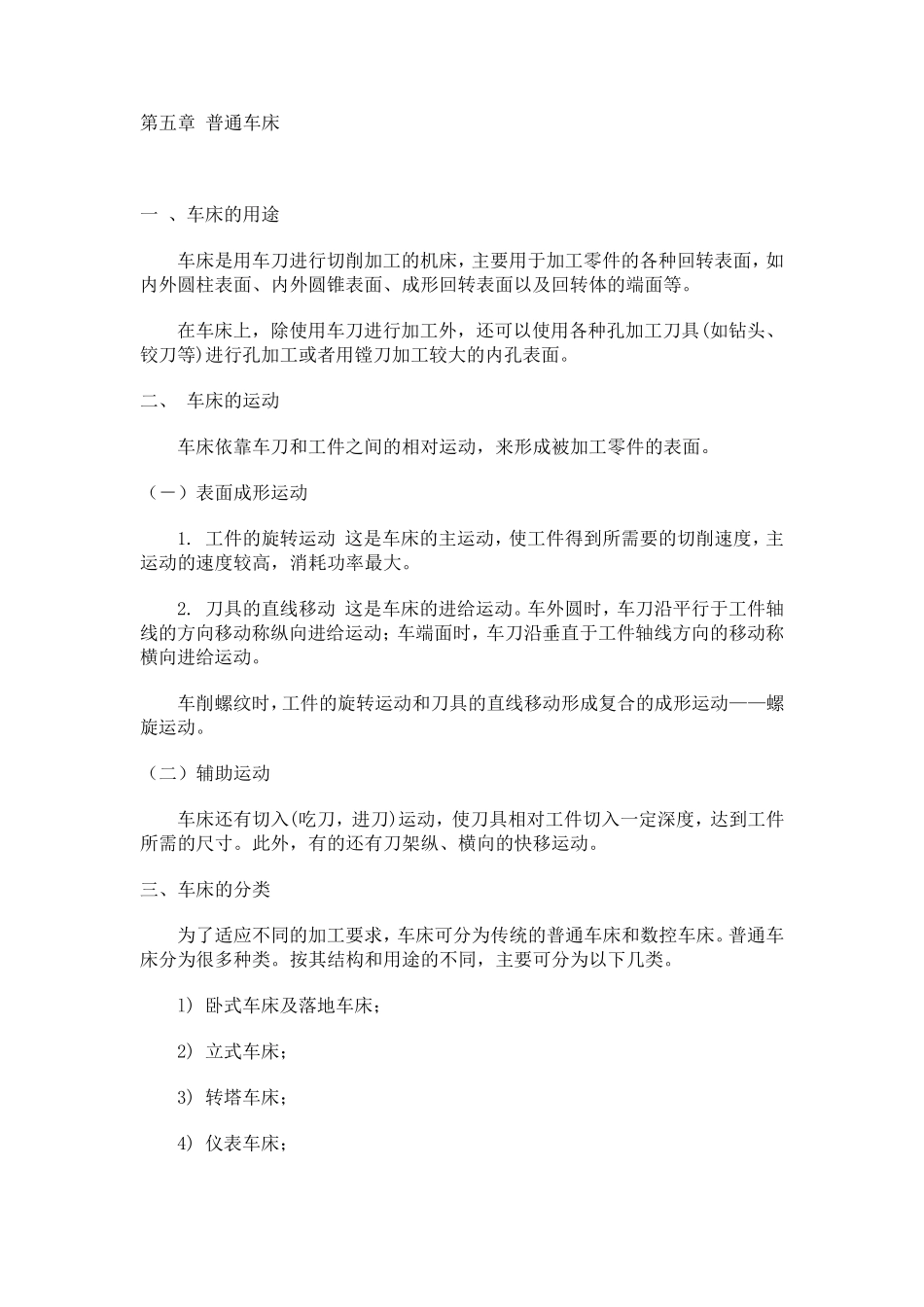

CA6140结构及参数_第1页
1/38
CA6140结构及参数_第2页
2/38
CA6140结构及参数_第3页
3/38
第五章 普通车床 一 、车床的用途 车床是用车刀进行切削加工的机床,主要用于加工零件的各种回转表面,如内外圆柱表面、内外圆锥表面、成形回转表面以及回转体的端面等。 在车床上,除使用车刀进行加工外,还可以使用各种孔加工刀具(如钻头、铰刀等)进行孔加工或者用镗刀加工较大的内孔表面。 二、 车床的运动 车床依靠车刀和工件之间的相对运动,来形成被加工零件的表面。 (-)表面成形运动 1. 工件的旋转运动 这是车床的主运动,使工件得到所需要的切削速度,主运动的速度较高,消耗功率最大。 2. 刀具的直线移动 这是车床的进给运动。车外圆时,车刀沿平行于工件轴线的方向移动称纵向进给运动;车端面时,车刀沿垂直于工件轴线方向的移动称横向进给运动。 车削螺纹时,工件的旋转运动和刀具的直线移动形成复合的成形运动——螺旋运动。 (二)辅助运动 车床还有切入(吃刀,进刀)运动,使刀具相对工件切入一定深度,达到工件所需的尺寸。此外,有的还有刀架纵、横向的快移运动。 三、车床的分类 为了适应不同的加工要求,车床可分为传统的普通车床和数控车床。普通车床分为很多种类。按其结构和用途的不同,主要可分为以下几类。 l) 卧式车床及落地车床; 2) 立式车床; 3) 转塔车床; 4) 仪表车床; 5) 单轴自动和半自动车床; 6) 多轴自动和半自动车床; 7) 仿形车床及多刀车床; 8) 专门化车床,如凸轮轴车床、曲轴车床、活塞车床及铲齿车床等。 9) 在大批大量生产中,还使用各种专用车床。 第一节 CA6140 型卧式车床及其传动系统 一 、机床的工艺范围 CA6140 型卧式车床的工艺范围很广,能进行多种表面的加工:各种轴类、套类和盘类零件上的回转表面,如车削内外圆柱面、圆锥面、环槽及成形回转面;车削端面;车削螺纹;还可以进行钻孔、扩孔、铰孔和滚花等工作,见图 5-l。 图 5-1 CA6140 型卧式车床加工的典型表面 图5-2 CA6140 型卧式车床外观图 该机床为普通精度级,机床能达到的加工精度;精车外圆为0.01mm,精车外圆的圆柱度为0.01mm/100mm,精车螺纹的 螺距精度为0.06mm/300mm,精车的表面粗糙度为 1.25~2.5 m。 CA6140 型卧式车床的通用性较大,但结构较复杂且自动化程度低,加工过程中的辅助时间较多,适用于单件、小批生产及修理车间等。 二、 机床的布局与组成 卧式车床主要加工轴类和直 径不太大的盘、套类零件,故采用卧式布局。主轴水平安装,刀具在 水...
