CAA框架概述和建立(CATIA二次开发)

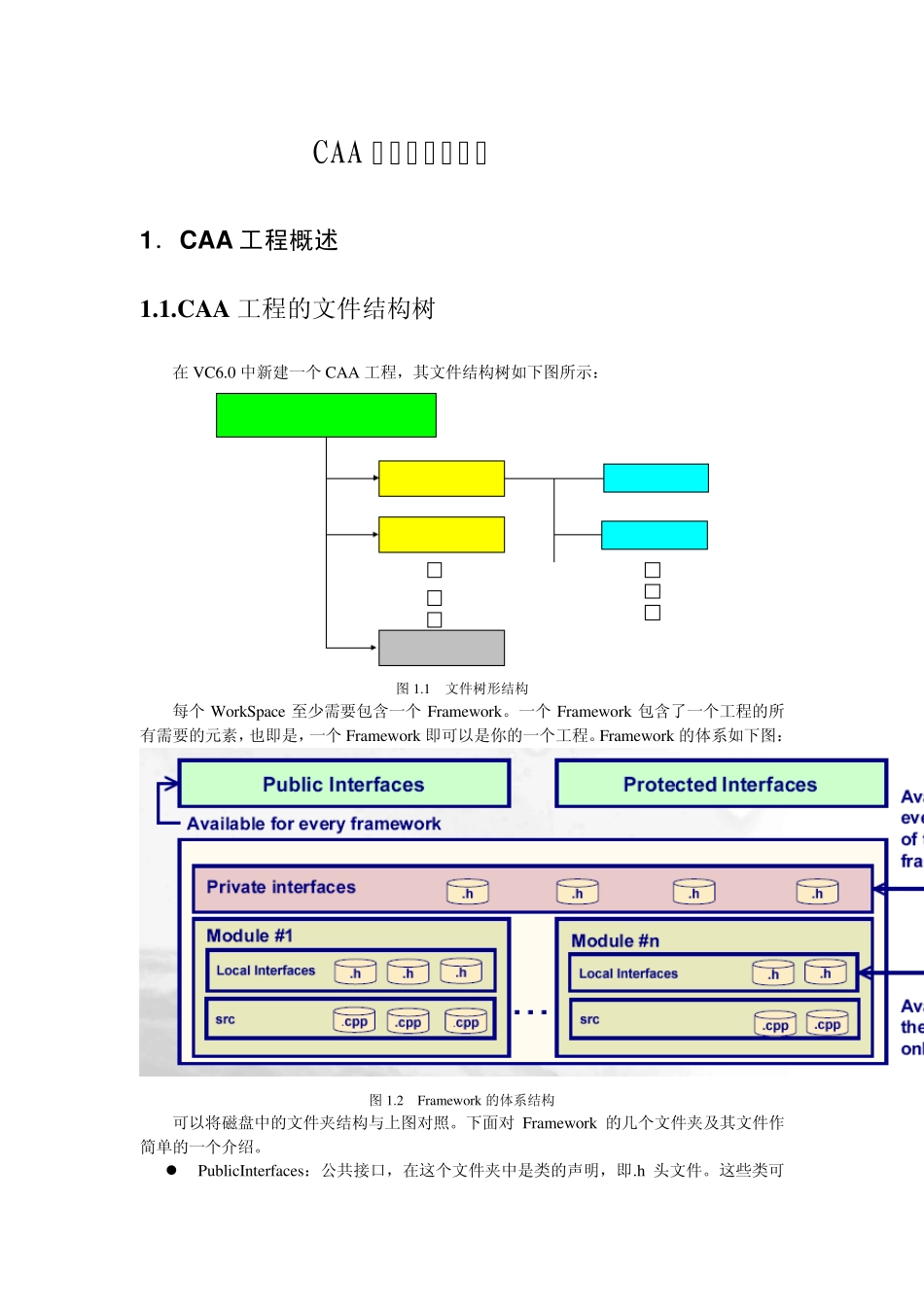

CAA 工程概述和建立 1． C A A 工程概述 1.1.C A A 工程的文件结构树 在VC6.0 中新建一个CAA 工程，其文件结构树如下图所示： WorkSpaceFrameWork1FrameWork2RunTimeViewModule1Module1 图1.1 文件树形结构 每个WorkSpace 至少需要包含一个Framew ork。一个Framew ork 包含了一个工程的所有需要的元素，也即是，一个Framew ork 即可以是你的一个工程。Framew ork 的体系如下图： 图1.2 Framew ork 的体系结构 可以将磁盘中的文件夹结构与上图对照。下面对 Framew ork 的几个文件夹及其文件作简单的一个介绍。  PublicInterfaces：公共接口，在这个文件夹中是类的声明，即.h 头文件。这些类可以为整个Framework 的各个模块共享，也可以被外部Framework 使用。  PretectedInterfaces：系统自动生成的module.h 头文件，供编译连接时使用。这些模块只能在本 Framework 使用。  IdentityCard.h：本文件定义了所有用于编译使用此 Framework 的预定义 Framework。即，在开发过程中你使用了系统或者外部的API，你必须包含此 API 所在的头文件，module 和 Framework，其中 Framework 的预定义就在这个文件中进行。其格式如下： AddPrereqComponent("ApplicationFrame",Protected); // ApplicationFrame即为所连接的Framework  Cnext 文件夹：包含了 Resources 和 Code 两部分，其具体的作用下文会具体阐述。  Module 文件夹：Module 为组织程序代码的一个基本容器。其结构如下图： ModuleLocalInterfacessrcImakefile.mk 图 1.3 Module 的结构图 其中：LocalInterfaces 中是仅供本模块使用的头文件集合；Src 是所有本模块的.cpp 文件集合；Imakefile.mk 文件是所有本模块所包含的头文件所在外部Module 的定义。在上面提到的IdentityCard.h 中定义的是 API 所在的Framework,而相应的Module 即在此文件中定义。在 LINK_WITH 后面添加需要连接的Modules。 图 1.4 .mk 文件 下面为VC 中的文件视图： 图1.5 VC 中的文件视图 1.2.CAT IA 的一些基本概念  Workshop 和Workbench：它们为CATIA 的功能模块的组织。CATIA 将其功能细分，每个人都可以选择自己的模块进入进行设计，简化了界面。 如下图： 图1.6 CATIA 的Workshop 和Workbench Module Framew ork Workshop Workbench 1.3.CAA 中的资源 1.4.CAA 学习 安装了API 和RAD...
