CAD2007快捷键大全

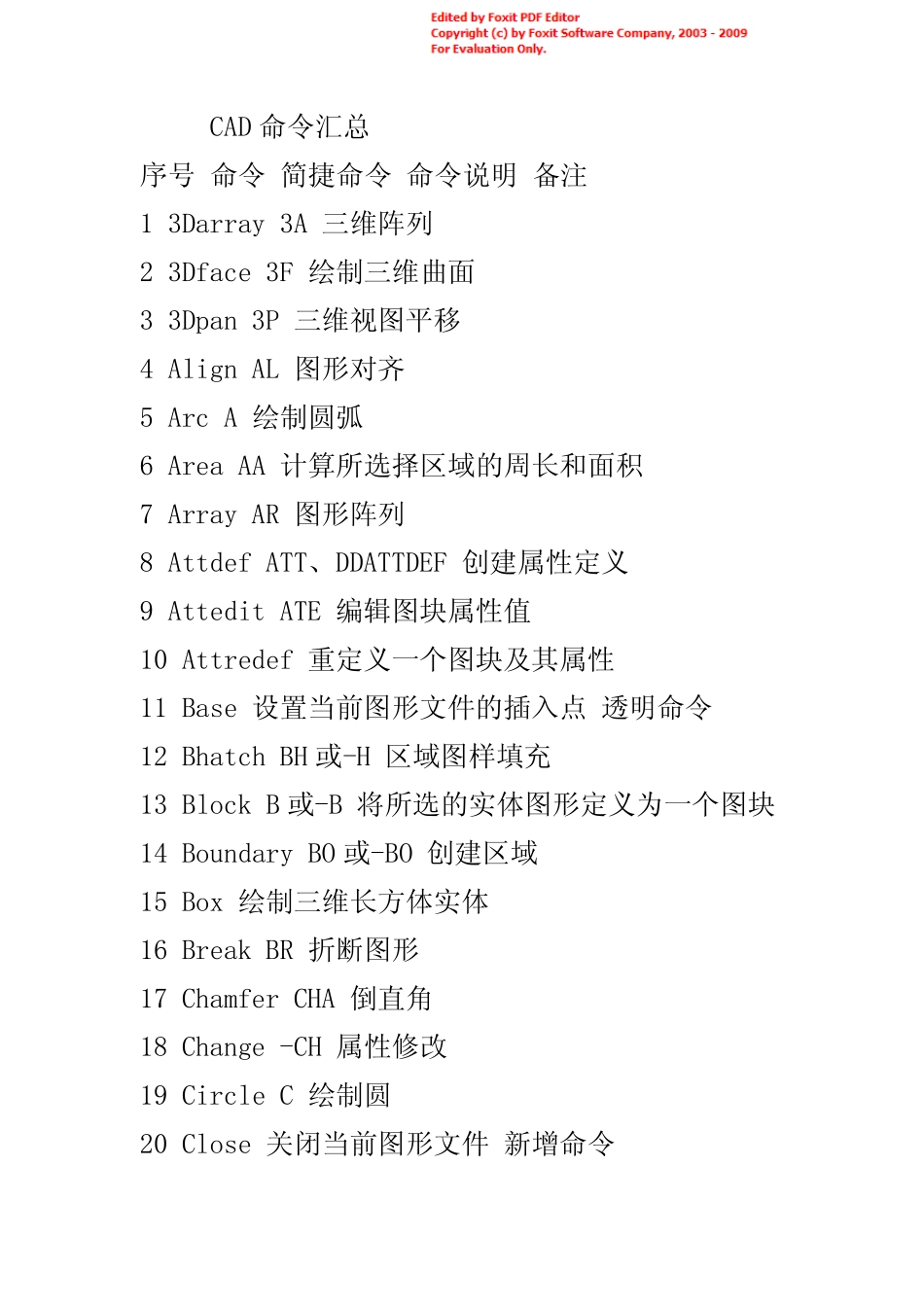

CAD 命令汇总 序号 命令 简捷命令 命令说明 备注 1 3Darray 3A 三维阵列 2 3Dface 3F 绘制三维曲面 3 3Dpan 3P 三维视图平移 4 Align AL 图形对齐 5 Arc A 绘制圆弧 6 Area AA 计算所选择区域的周长和面积 7 Array AR 图形阵列 8 Attdef ATT、DDATTDEF 创建属性定义 9 Attedit ATE 编辑图块属性值 10 Attredef 重定义一个图块及其属性 11 Base 设置当前图形文件的插入点 透明命令 12 Bhatch BH 或-H 区域图样填充 13 Block B 或-B 将所选的实体图形定义为一个图块 14 Boundary BO 或-BO 创建区域 15 Box 绘制三维长方体实体 16 Break BR 折断图形 17 Chamfer CHA 倒直角 18 Change -CH 属性修改 19 Circle C 绘制圆 20 Close 关闭当前图形文件 新增命令21 Color COL 设置实体颜色 22 Cone 绘制三维圆锥实体 23 Copy CO 或 CP 复制实体 24 Copybase 固定基点以复制实体 25 Copyclip 复制实体至Windows 剪贴板 Ctrl+C 26 Copylink 复制当前视碭X 罻 indows 剪贴板 27 Cylinder 绘制一个三维圆柱实体 28 Cutclip 剪切实体至 Windows 剪贴板 29 Ddedit ED 以对话框方式编辑文本或属性定义 30 Ddptype 设置点的形状及大小 31 Dim And Dimi 进入尺寸标注状态 32 Dimaligned DAL 或DIMALI 标注平齐尺寸 33 Dimangular DAN 或DIMANG 标注角度 34 Dimbaseline DBA 或 DIMBASE 基线标注 35 Dimcenter DCE 标注圆心 36 Dimcontinue DCO 或 DIMCONT 连续标注 37 Dimdiameter DDI 或 DIMDIA 标注直经 38 Dimedit DED 或 DIMED 编辑尺寸标注 39 Dimlinear DLI 或 DIMLIN 标注长度尺寸 40 Dimordinate DOR 或 DIMROD 标注坐标值 41 Dimoverride DOR 或 DIMOVER 临时覆盖系统尺寸变 量设置42 Dimradius DRA 或 DIMRAD 标注半经 43 Dimstyle DST 或DIMSTY 创建或修改标样式 44 Dimtedit DIMTED 编辑尺寸文本 45 Dist DI 测量两点之间的距离 46 Divide DIV 等分实体 47 Dsettings DS、SE 设置栅格和捕捉、角度和目标 捕捉点自动跟踪以及自动目标捕捉选项功能 48 Donut DO 绘制圆环 49 Dsviewer AV 鹰眼功能 50 Dview DV 视点动态设置 51 Elev 设置绘图平面的高度 52 Erase E 删除实体 53 Extend EX 延长实体 ...
