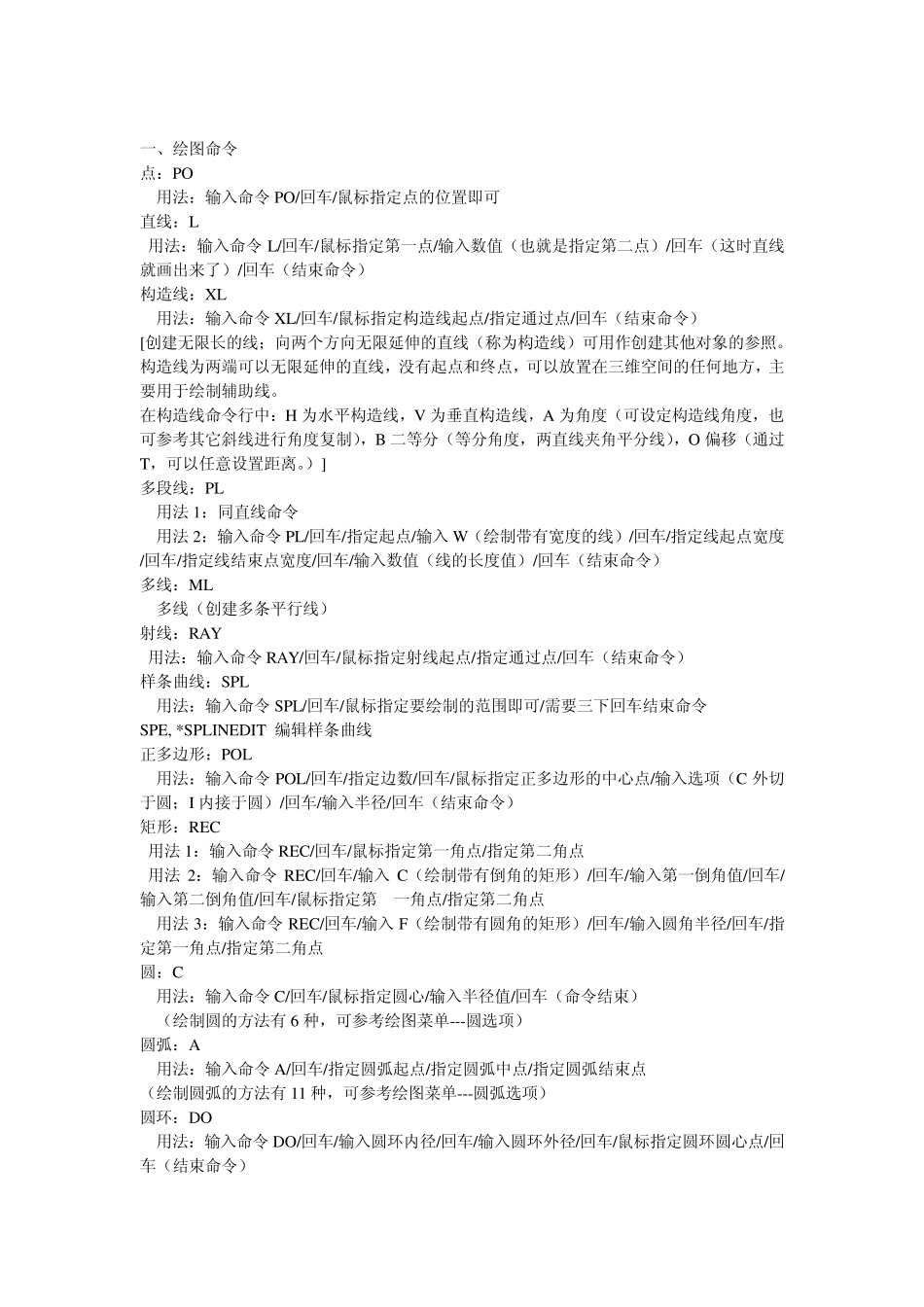

一、绘图命令 点：PO 用法：输入命令 PO/回车/鼠标指定点的位置即可 直线：L 用法：输入命令 L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令） 构造线：XL 用法：输入命令 XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令） [创建无限长的线；向两个方向无限延伸的直线（称为构造线）可用作创建其他对象的参照。构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维空间的任何地方，主要用于绘制辅助线。 在构造线命令行中：H 为水平构造线，V 为垂直构造线，A 为角度（可设定构造线角度，也可参考其它斜线进行角度复制），B 二等分（等分角度，两直线夹角平分线），O 偏移（通过T，可以任意设置距离。）] 多段线：PL 用法 1：同直线命令 用法 2：输入命令 PL/回车/指定起点/输入 W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令） 多线：ML 多线（创建多条平行线） 射线：RAY 用法：输入命令 RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令） 样条曲线：SPL 用法：输入命令 SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令 SPE, *SPLINEDIT 编辑样条曲线 正多边形：POL 用法：输入命令 POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C 外切于圆；I 内接于圆）/回车/输入半径/回车（结束命令） 矩形：REC 用法 1：输入命令 REC/回车/鼠标指定第一角点/指定第二角点 用法 2：输入命令 REC/回车/输入 C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第 一角点/指定第二角点 用法 3：输入命令 REC/回车/输入 F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点 圆：C 用法：输入命令 C/回车/鼠标指定圆心/输入半径值/回车（命令结束） （绘制圆的方法有 6 种，可参考绘图菜单---圆选项） 圆弧：A 用法：输入命令 A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点 （绘制圆弧的方法有 11 种，可参考绘图菜单---圆弧选项） 圆环：DO 用法：输入命令 DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令） 椭圆：EL 用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度...
