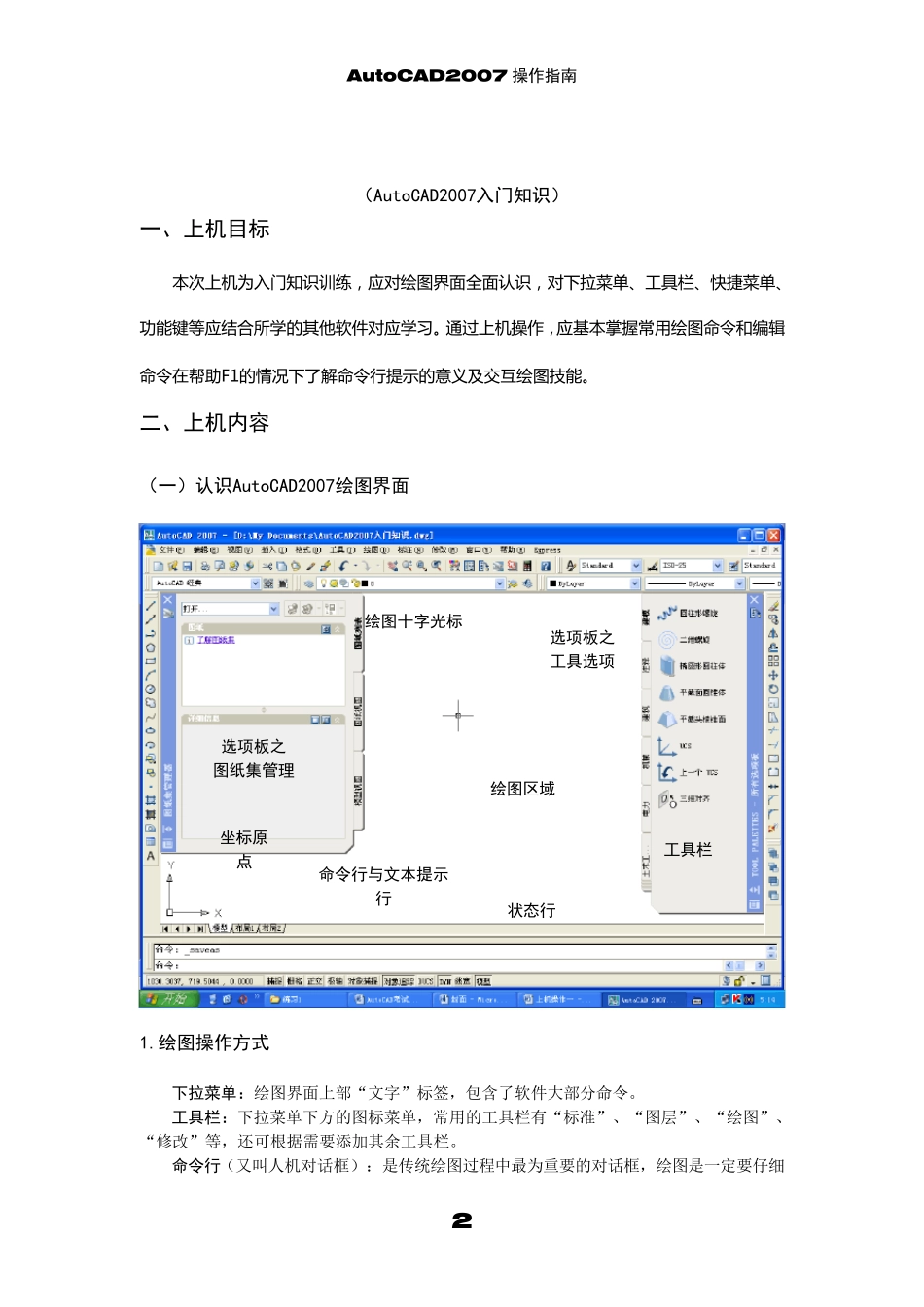

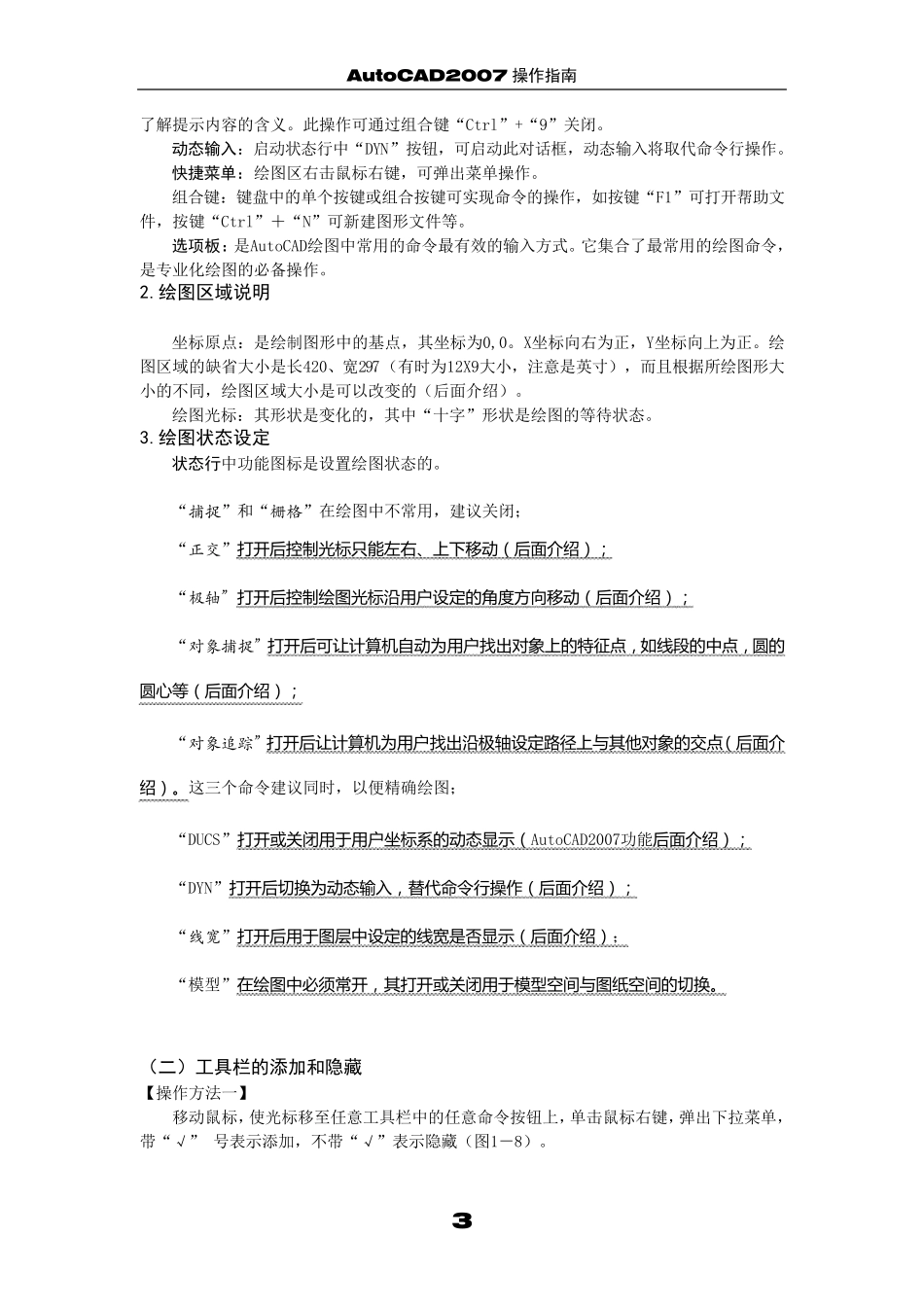

Au toCAD2007 操 作 指 南 尉 朝 闻 Au toCAD2007 操作指南 2 (AutoCAD2007入门知识) 一、上机目标 本 次 上 机 为 入 门 知 识 训 练 , 应 对 绘 图 界 面 全 面 认 识 , 对 下 拉 菜 单 、工具栏、快捷菜 单 、功能键等应 结合所学的其他软件对 应 学习。通过上 机 操作, 应 基本 掌握常用绘 图 命令和编辑命令在帮助F1的情况下 了解命令行提示的意义及交互绘 图 技能。 二、上机内容 (一)认识AutoCAD2007绘图界面 1.绘图操作方式 下拉菜单:绘图界面上部“文字”标签,包含了软件大部分命令。 工具栏:下拉菜单下方的图标菜单,常用的工具栏有“标准”、“图层”、“绘图”、“修改”等,还可根据需要添加其余工具栏。 命令行(又叫人机对话框):是传统绘图过程中最为重要的对话框,绘图是一定要仔细工具栏 坐标原点 状态行 选项板之 图纸集管理绘图十字光标 选项板之 工具选项绘图区域 命令行与文本提示行 Au toCAD2007 操作指南 3 了解提示内容的含义。此操作可通过组合键“Ctrl”+“9”关闭。 动态输入:启动状态行中“DYN”按钮,可启动此对话框,动态输入将取代命令行操作。 快捷菜单:绘图区右击鼠标右键,可弹出菜单操作。 组合键:键盘中的单个按键或组合按键可实现命令的操作,如按键“F1”可打开帮助文件,按键“Ctrl”+“N”可新建图形文件等。 选项板:是AutoCAD绘图中常用的命令最有效的输入方式。它集合了最常用的绘图命令,是专业化绘图的必备操作。 2.绘图区域说明 坐标原点:是绘制图形中的基点,其坐标为0,0。X坐标向右为正,Y坐标向上为正。绘图区域的缺省大小是长420、宽297(有时为12X9大小,注意是英寸),而且根据所绘图形大小的不同,绘图区域大小是可以改变的(后面介绍)。 绘图光标:其形状是变化的,其中“十字”形状是绘图的等待状态。 3.绘图状态设定 状态行中功能图标是设置绘图状态的。 “捕捉”和“栅格”在绘图中不常用,建议关闭; “正交”打 开 后 控 制 光 标 只 能 左 右 、上下移动(后 面介绍); “极轴”打 开 后 控 制 绘图光 标 沿用户设定的角度方向移动(后 面介绍); “对象捕捉”打 开 后 可让计算机自动为用户找出对象上的特征点,如线段的中点,圆的圆心等(后 面介绍); “对象追踪”打 开 后 让计算机为用户找出沿极轴设定路径上与其他对象的交点(后...
