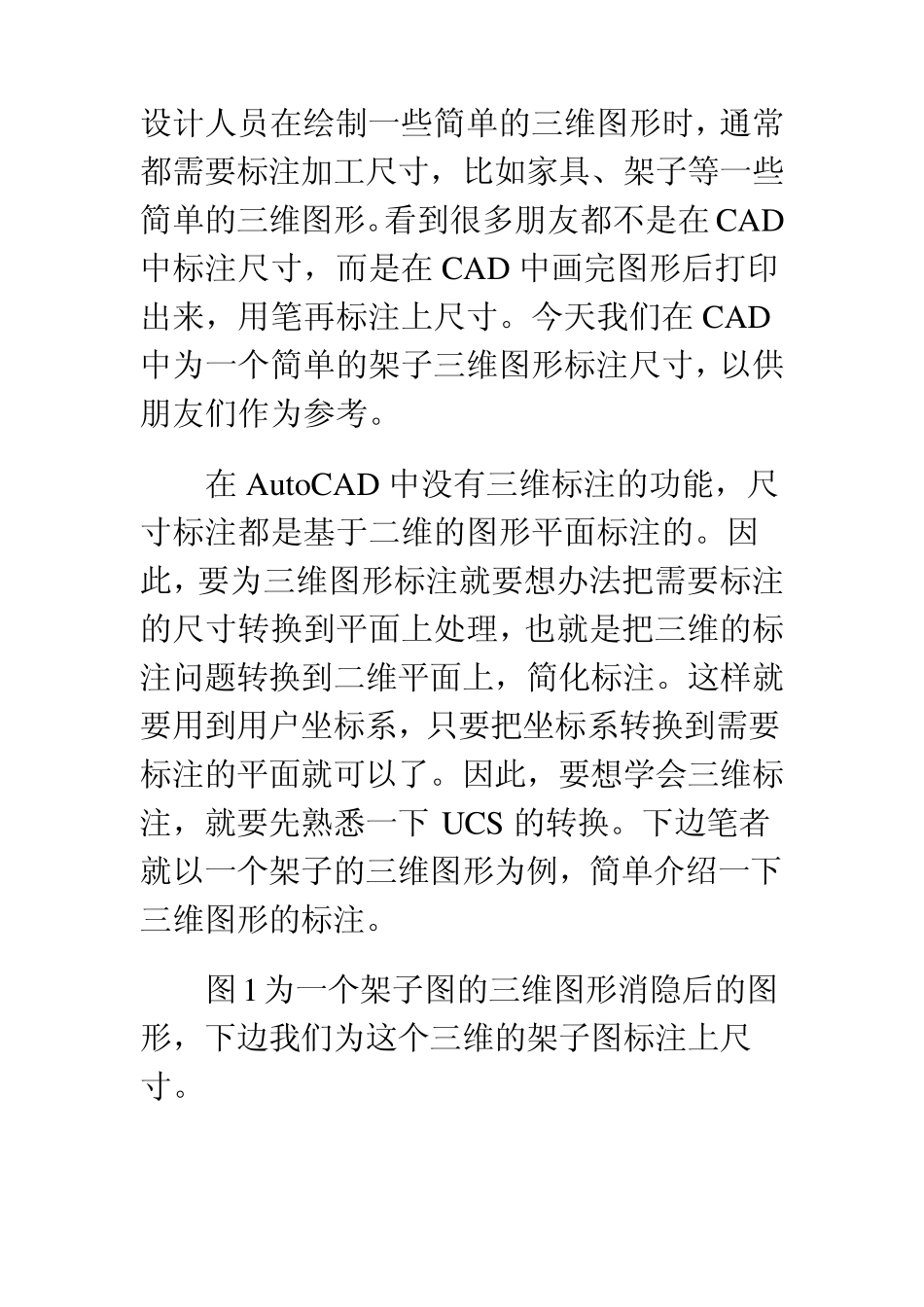

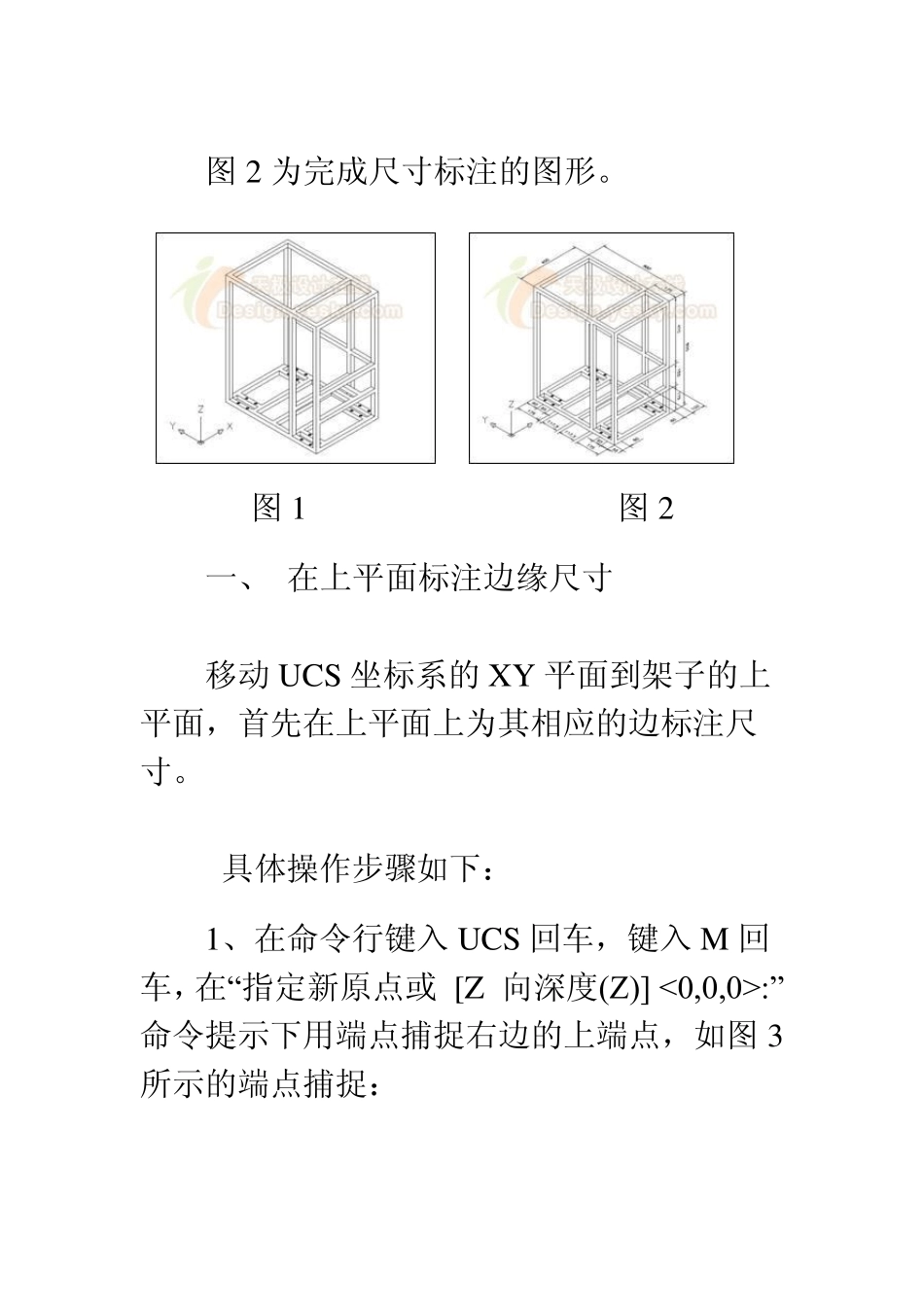

设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形。看到很多朋友都不是在CAD中标注尺寸，而是在CAD 中画完图形后打印出来，用笔再标注上尺寸。今天我们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考。 在Au toCAD 中没有三维标注的功能，尺寸标注都是基于二维的图形平面标注的。因此，要为三维图形标注就要想办法把需要标注的尺寸转换到平面上处理，也就是把三维的标注问题转换到二维平面上，简化标注。这样就要用到用户坐标系，只要把坐标系转换到需要标注的平面就可以了。因此，要想学会三维标注，就要先熟悉一下 UCS 的转换。下边笔者就以一个架子的三维图形为例，简单介绍一下三维图形的标注。 图1为一个架子图的三维图形消隐后的图形，下边我们为这个三维的架子图标注上尺寸。 图2 为完成尺寸标注的图形。 图1 图2 一、 在上平面标注边缘尺寸 移动 UCS 坐标系的XY 平面到架子的上平面，首先在上平面上为其相应的边标注尺寸。 具体操作步骤如下： 1、在命令行键入 UCS 回车，键入 M 回车，在“指定新原点或 [Z 向深度(Z)] <0,0,0>:”命令提示下用端点捕捉右边的上端点，如图3所示的端点捕捉： 图3 图4 2、 然后需要绕 Z 轴旋转坐标系-90°，在命令行键入 UCS 回车，键入 N 回车，键入Z 回车，输入-90 回车，就完成了坐标系的转换。然后就可以在上平面上标注尺寸了，这样就把三维边的标注转换到二维平面上了，标注方法和二维标注完全相同，标注的尺寸图如图6 所示； 图6 图7 注意：如果在步骤2 中，没有对坐标系进行旋转操作，那么标注出来的图形如图6所示，这样不符合标注的习惯。 二、 标注架子的高度尺寸 转换坐标系的X Y 平面到架子右侧的平面，在命令行键入 U CS 回车，键入 Y 回车，键入 90 回车，这样就把坐标系的X Y 平面定位到架子右侧的平面上了，同理，也把要标注高度的尺寸的边转换到平面上标注了，标注完的尺寸如图7 所示。 图7 三、为底面标注尺寸 同理把UCS 坐标系的XY 平面移动到底面上，然后为底面标注尺寸，如图8 所示。 图8 最终完成的架子的三维尺寸的标注图，如图所示。 更多内容请看 Au to CAD 教程 Au to CAD 实例专题，或进入讨论组讨论。 【深 度 阅 读】 相 关 文 章 C A D 三维基础实例教程 用C A D 画烟灰缸教程 C A D 制作羽毛球...
