CADCAM考试题

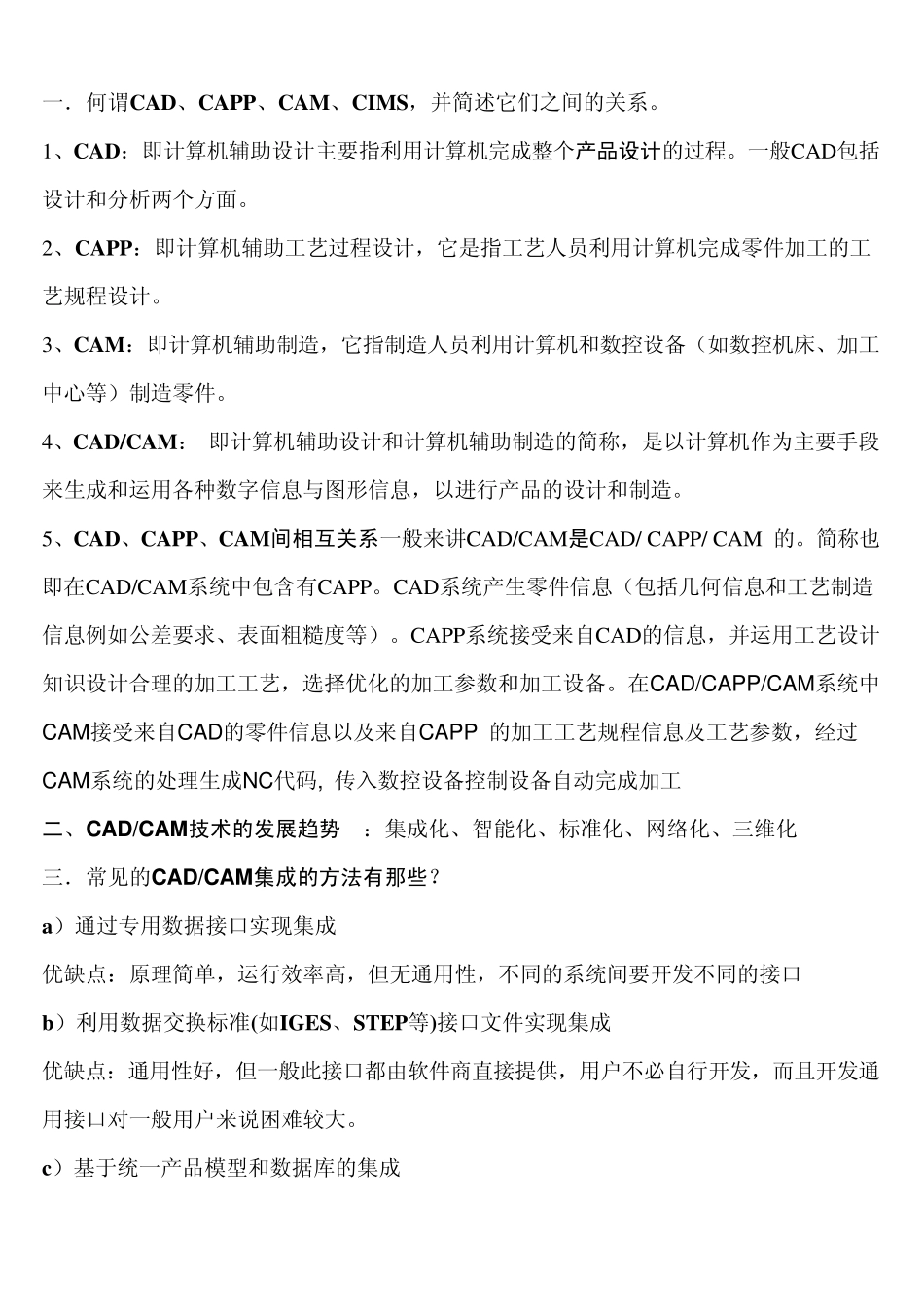

CADCAM考试题_第1页
1/9
CADCAM考试题_第2页
2/9

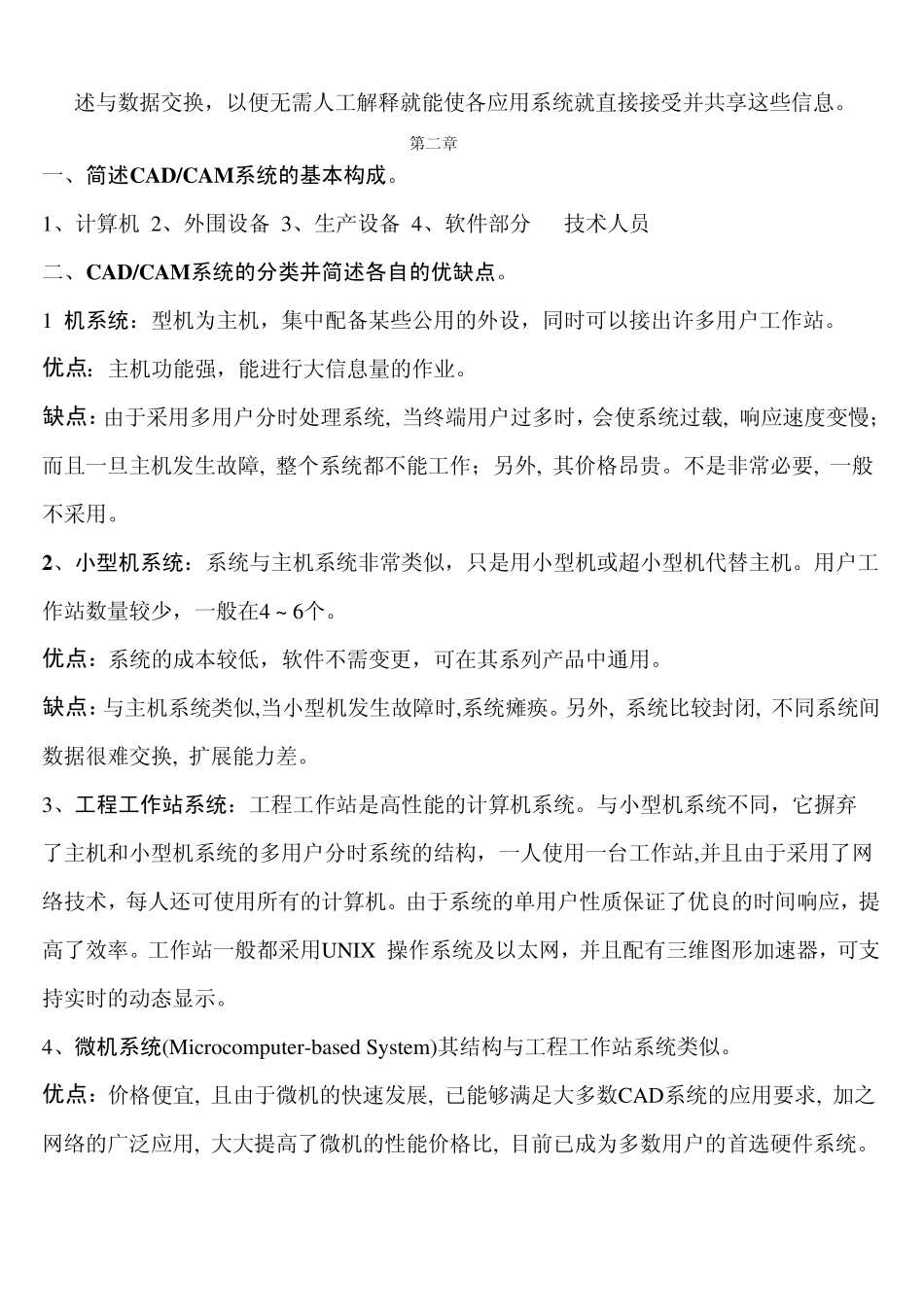

CADCAM考试题_第3页
3/9
一.何谓CAD、CAPP、CAM、CIMS,并简述它们之间的关系。 1、CAD:即计算机辅助设计主要指利用计算机完成整个产品设计的过程。一般CAD包括设计和分析两个方面。 2、CAPP:即计算机辅助工艺过程设计,它是指工艺人员利用计算机完成零件加工的工艺规程设计。 3、CAM:即计算机辅助制造,它指制造人员利用计算机和数控设备(如数控机床、加工中心等)制造零件。 4、CAD/CAM: 即计算机辅助设计和计算机辅助制造的简称,是以计算机作为主要手段来生成和运用各种数字信息与图形信息,以进行产品的设计和制造。 5、CAD、CAPP、CAM间相互关系一般来讲CAD/CAM是CAD/ CAPP/ CAM 的。简称也即在CAD/CAM系统中包含有CAPP。CAD系统产生零件信息(包括几何信息和工艺制造信息例如公差要求、表面粗糙度等)。CAPP系统接受来自CAD的信息,并运用工艺设计知识设计合理的加工工艺,选择优化的加工参数和加工设备。在CAD/CAPP/CAM系统中CAM接受来自CAD的零件信息以及来自CAPP 的加工工艺规程信息及工艺参数,经过CAM系统的处理生成NC代码, 传入数控设备控制设备自动完成加工 二、CAD/CAM技术的发展趋势 :集成化、智能化、标准化、网络化、三维化 三.常见的CAD/CAM集成的方法有那些? a)通过专用数据接口实现集成 优缺点:原理简单,运行效率高,但无通用性,不同的系统间要开发不同的接口 b)利用数据交换标准(如IGES、STEP等)接口文件实现集成 优缺点:通用性好,但一般此接口都由软件商直接提供,用户不必自行开发,而且开发通用接口对一般用户来说困难较大。 c)基于统一产品模型和数据库的集成 优缺点:最完善、最好的集成,但属于开发整个集成系统的方案,最难。 四.例举五种CAD/CAM应具备的功能 1)造型功能 2)2D与3D图形的相互转换功能 3)参数化设计功能 4)应具有有限元分析及优化的功能 5)要有很强的图形处理和显示能力。 6)具备先进的二次开发工具 五.例举几项CAD/CAM中采用的新技术 1)基于特征的参数化设计 2)草图器功能 3)装配功能 4)NU RBS曲面构造技术 六.CAD和CAM分别起源于什么? CAM的起源 :1952年美国麻省理工学院研制成功第一台数控机床(三坐标数控铣床),并着手研制数控自动编程系统。 CAD技术起源:1963年美国MIT教授成功研制的世界上第一台实时交互的计算机图形系统SKETCHPAD 七、GKS、IGES、STEP标准分别是用于什么场合的标准?制订这些标准有什么意义? 答:图形核心系统GKS:是一个...
