CAD三维转二维出图演示

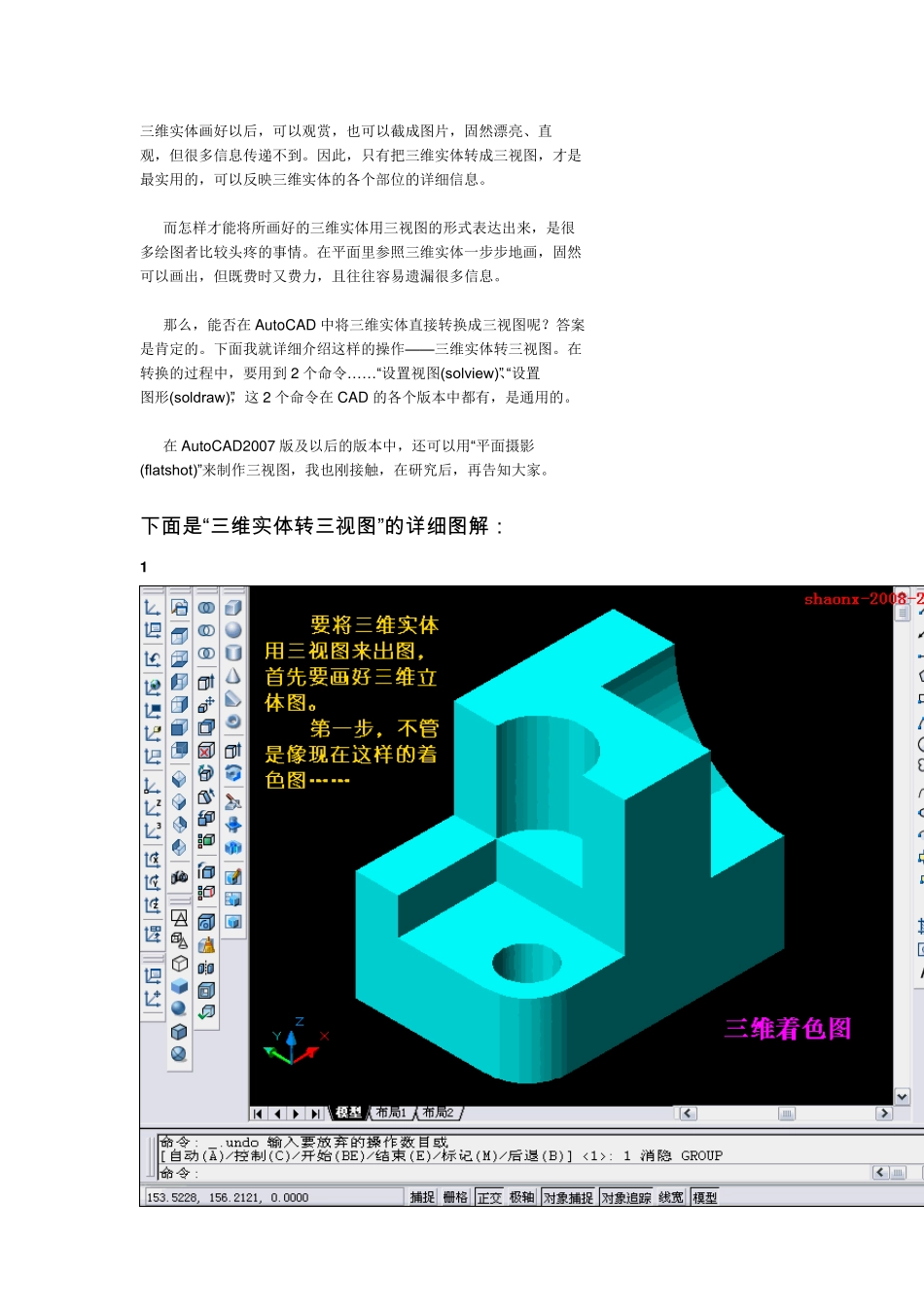

CAD三维转二维出图演示_第1页
1/45

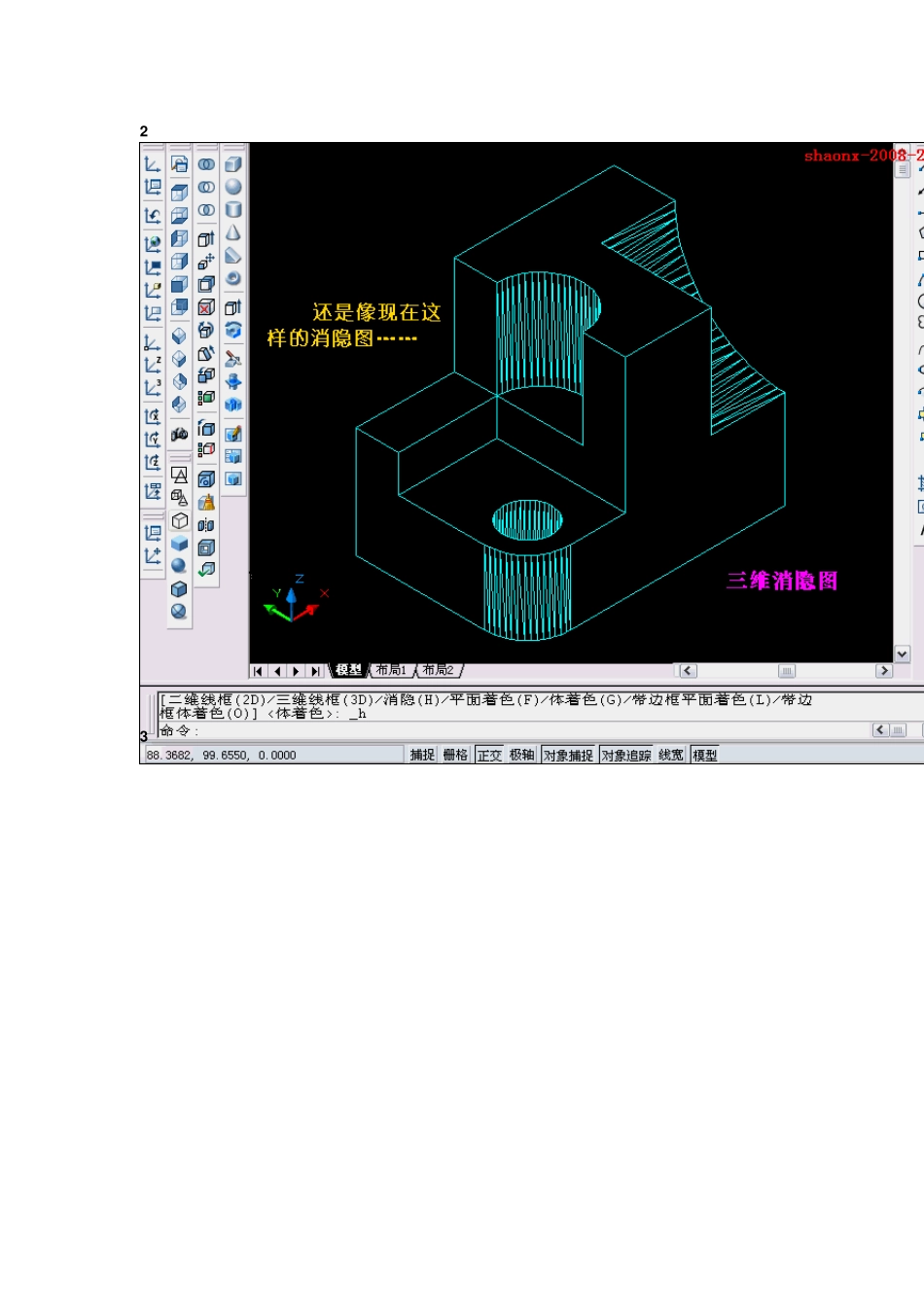

CAD三维转二维出图演示_第2页
2/45

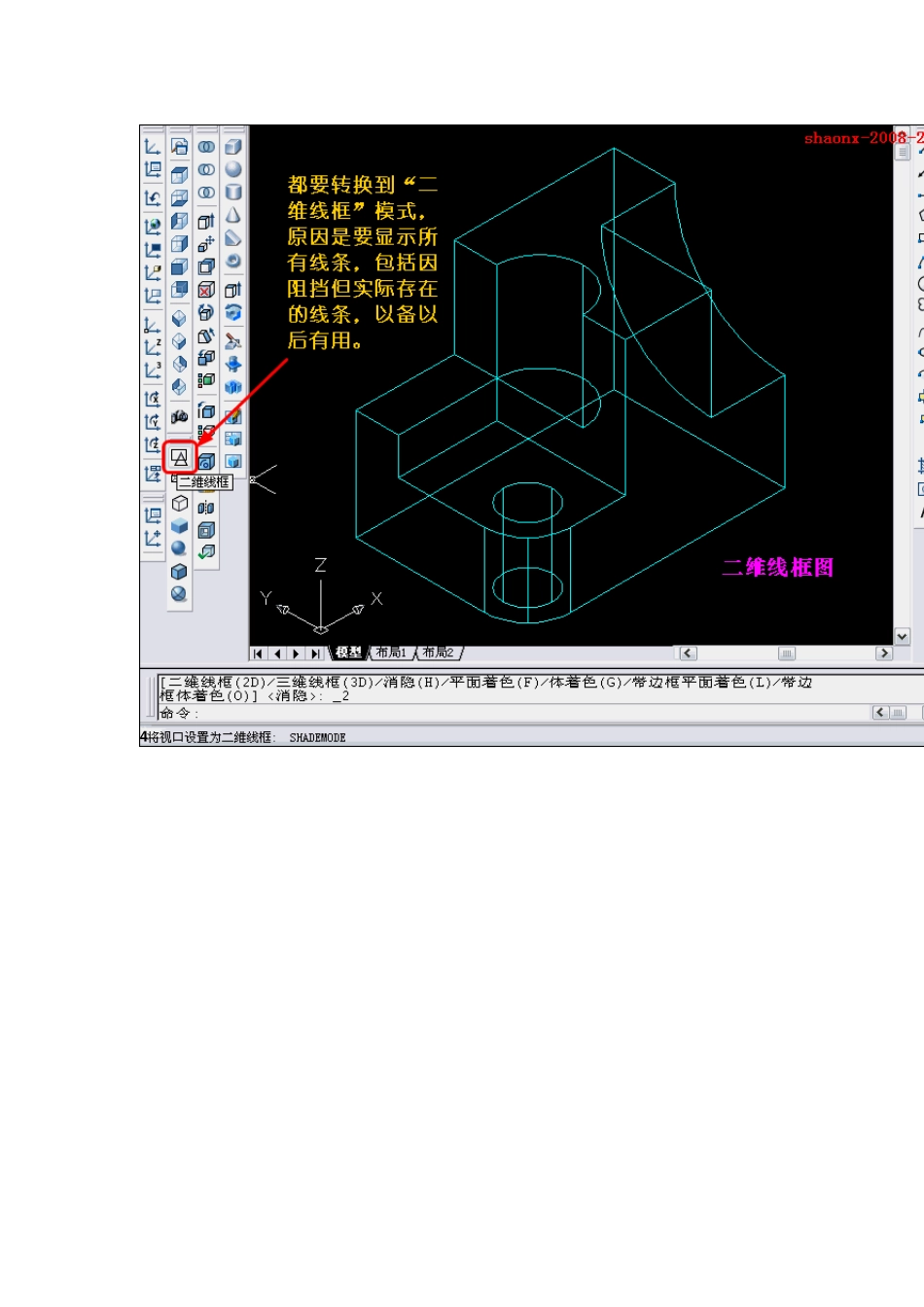

CAD三维转二维出图演示_第3页
3/45
三维实体画好以后,可以观赏,也可以截成图片,固然漂亮、直 观,但很多信息传递不到。因此,只有把三维实体转成三视图,才是 最实用的,可以反映三维实体的各个部位的详细信息。 而怎样才能将所画好的三维实体用三视图的形式表达出来,是很 多绘图者比较头疼的事情。在平面里参照三维实体一步步地画,固然 可以画出,但既费时又费力,且往往容易遗漏很多信息。 那么,能否在 Au toCAD 中将三维实体直接转换成三视图呢?答案 是肯定的。下面我就详细介绍这样的操作——三维实体转三视图。在 转换的过程中,要用到 2 个命令……“设置视图(solview)”、“设置 图形(soldraw)”,这 2 个命令在 CAD 的各个版本中都有,是通用的。 在 Au toCAD2007 版及以后的版本中,还可以用“平面摄影 (flatshot)”来制作三视图,我也刚接触,在研究后,再告知大家。 下 面 是 “三维 实 体 转 三视 图 ”的 详 细 图 解 : 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45
