cad中精准抛物线画法

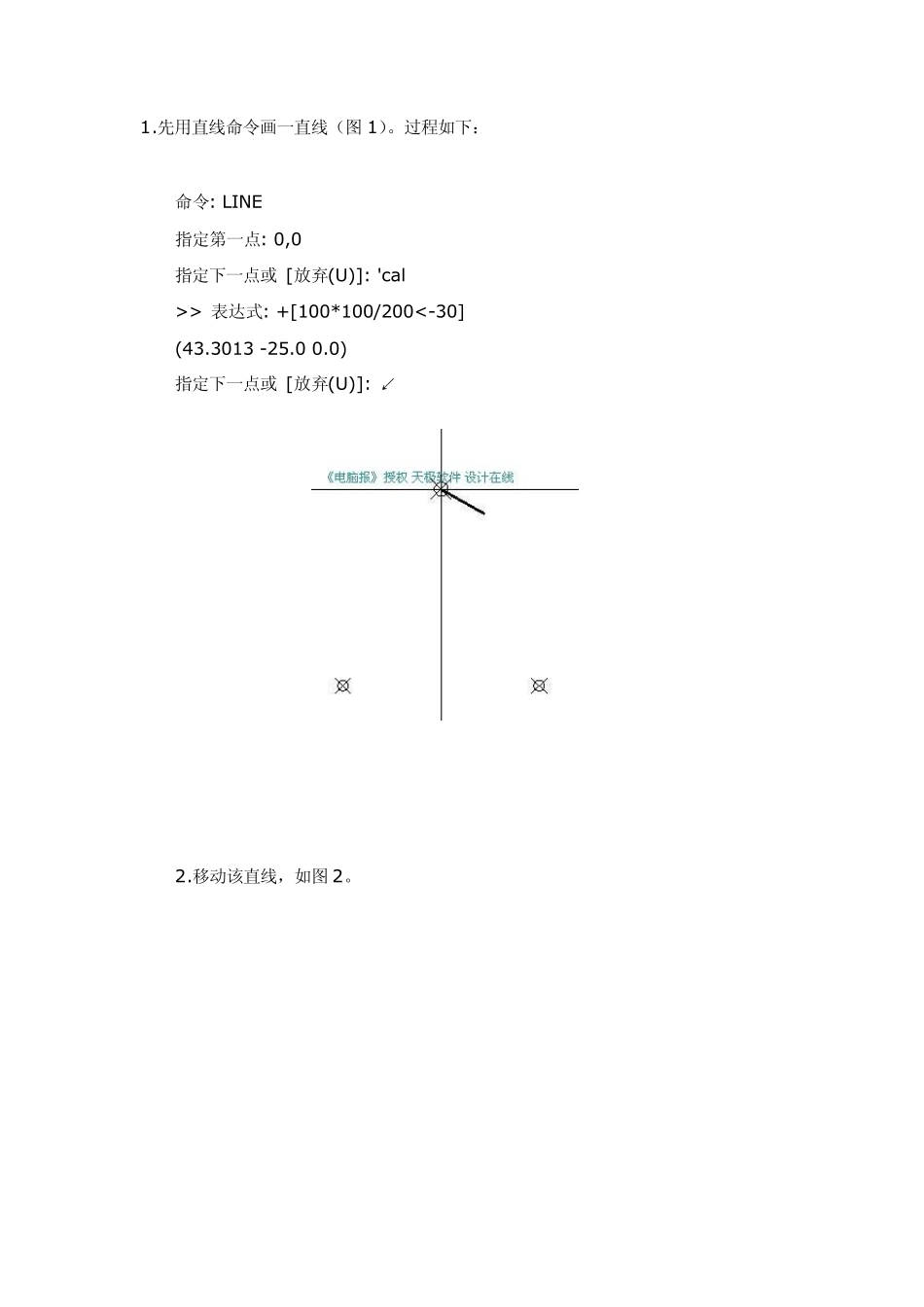

cad中精准抛物线画法_第1页
1/10

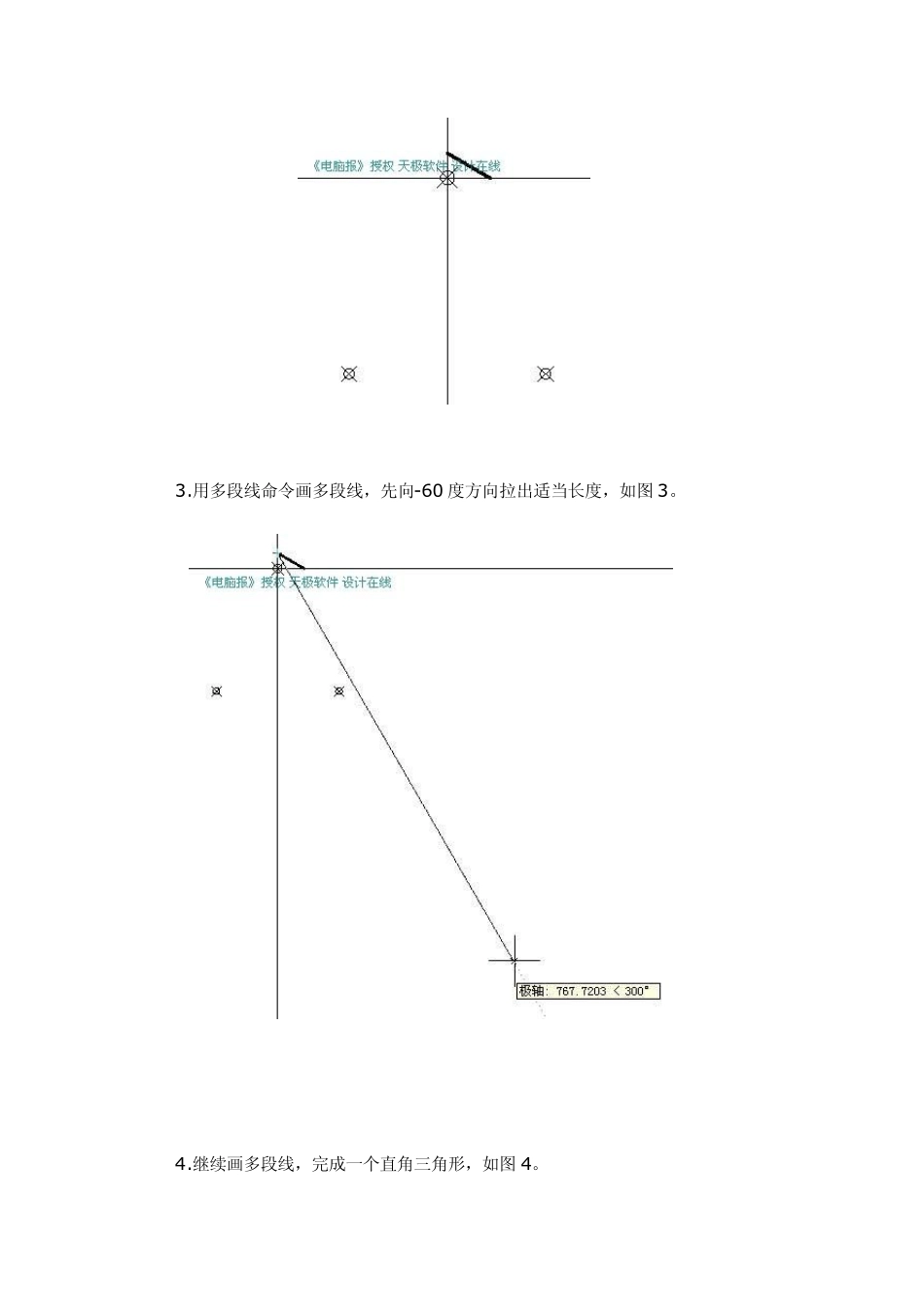

cad中精准抛物线画法_第2页
2/10

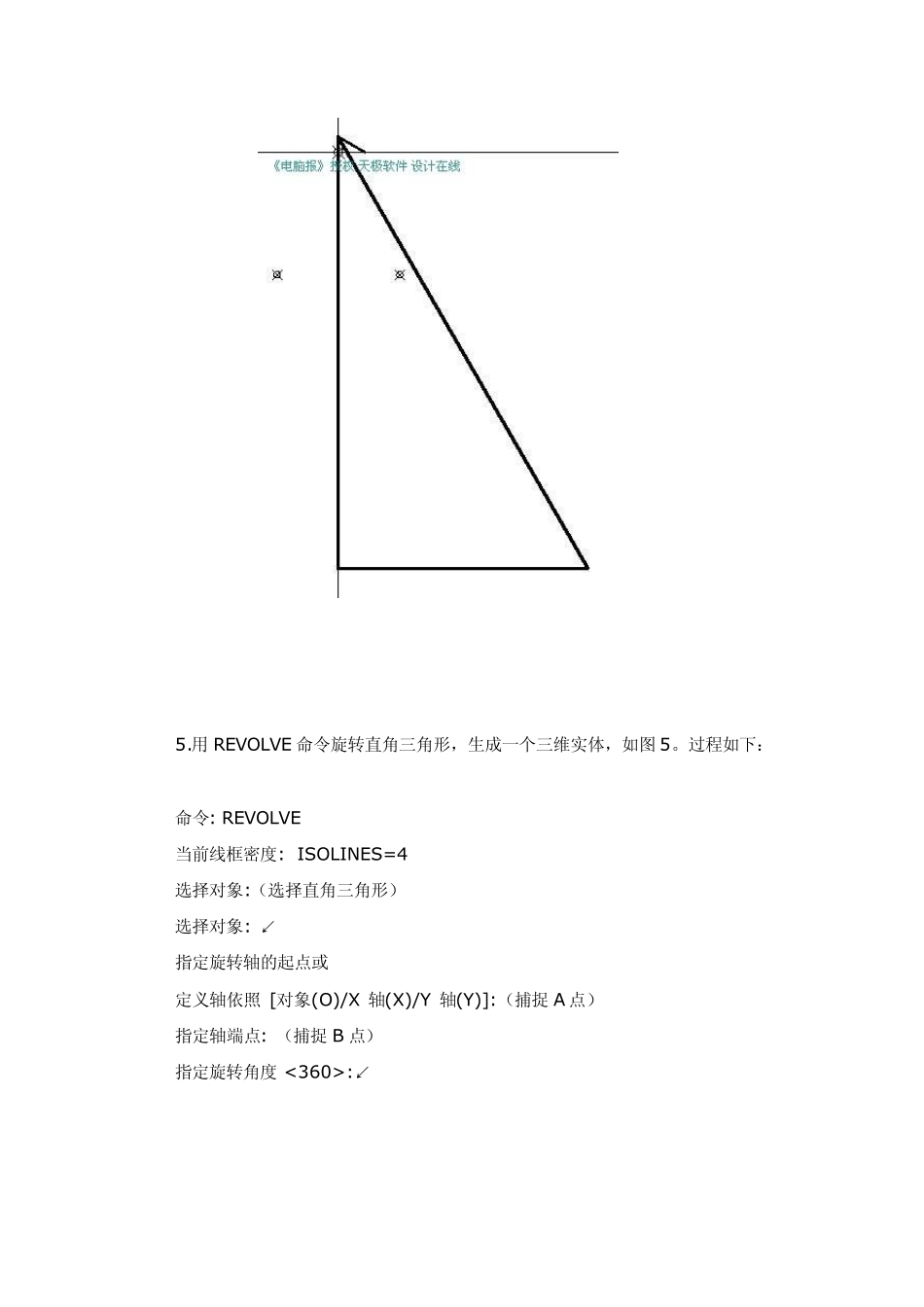

cad中精准抛物线画法_第3页
3/10
1.先用直线命令画一直线(图1)。过程如下: 命令: LINE 指定第一点: 0,0 指定下一点或 [放弃(U)]: 'cal >> 表达式: +[100*100/200<-30] (43.3013 -25.0 0.0) 指定下一点或 [放弃(U)]: ↙ 2.移动该直线,如图2。 3.用多段线命令画多段线,先向-60 度方向拉出适当长度,如图3。 4.继续画多段线,完成一个直角三角形,如图4。 5.用REVOLVE 命令旋转直角三角形,生成一个三维实体,如图5。过程如下: 命令: REVOLVE 当前线框密度: ISOLINES=4 选择对象:(选择直角三角形) 选择对象: ↙ 指定旋转轴的起点或 定义轴依照 [对象(O)/X 轴(X)/Y 轴(Y)]:(捕捉 A 点) 指定轴端点: (捕捉 B 点) 指定旋转角度 <360>:↙ 6.用SECTION 命令切割三维实体,生成一个面域,如图6。过程如下: 命令: SECTION 选择对象: (选择上一步生成的旋转实体) 选择对象: ↙ 指定截面上的第一个点,依照 [对象(O)/Z 轴(Z)/视图(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三点(3)] <三点>: yz 指定 YZ 平面上的点 <0,0,0>:(捕捉 C 点) 7.用rotate3d 命令对上一步生成的面域进行三维旋转,如图7。过程如下: 命令: rotate3d 当前正向角度: ANGDIR=逆时针 ANGBASE=0 选择对象: (选择上一步生成的面域) 选择对象: ↙ 指定轴上的第一个点或定义轴依据[对象(O)/最近的(L)/视图(V)/X 轴(X)/Y 轴(Y)/Z 轴(Z)/两点(2)]: (捕捉 C 点) 指定轴上的第二点:(捕捉 D 点) 指定旋转角度或 [参照(R)]: 90 8.先用EXPLODE 命令分解旋转后的面域,再清理图面,删除不需要的图元,如图8。 9 .移动抛物线,如图9 。完毕! http://bbs.icax .cn/register.php Sub trparabola() Dim bq1, bq2, pt1, pt2 As Variant Dim aa, ll, yy, a1, a2, a3, a4, aa1, pt3(0 To 2), bq4(0 To 2) As Double Dim bq3(0 To 2) As Double Dim ae As Double Dim pt33(0 To 2) As Double Dim ptarr(0 To 7) As Double Dim alt As Variant Dim objboltb As Acad3DSolid Dim al As Variant Dim lens As AcadLWPolyline '求个控制点 bq1 = ThisDrawing.Utility.GetPoint(, "抛物线顶点: ") aa = ThisDrawing.Utility.GetReal("输入二次项系数: ") ll = ThisDrawing.Utility.GetDistance(, "输入开口弦长: ") aa1 = 1 / aa yy ...
