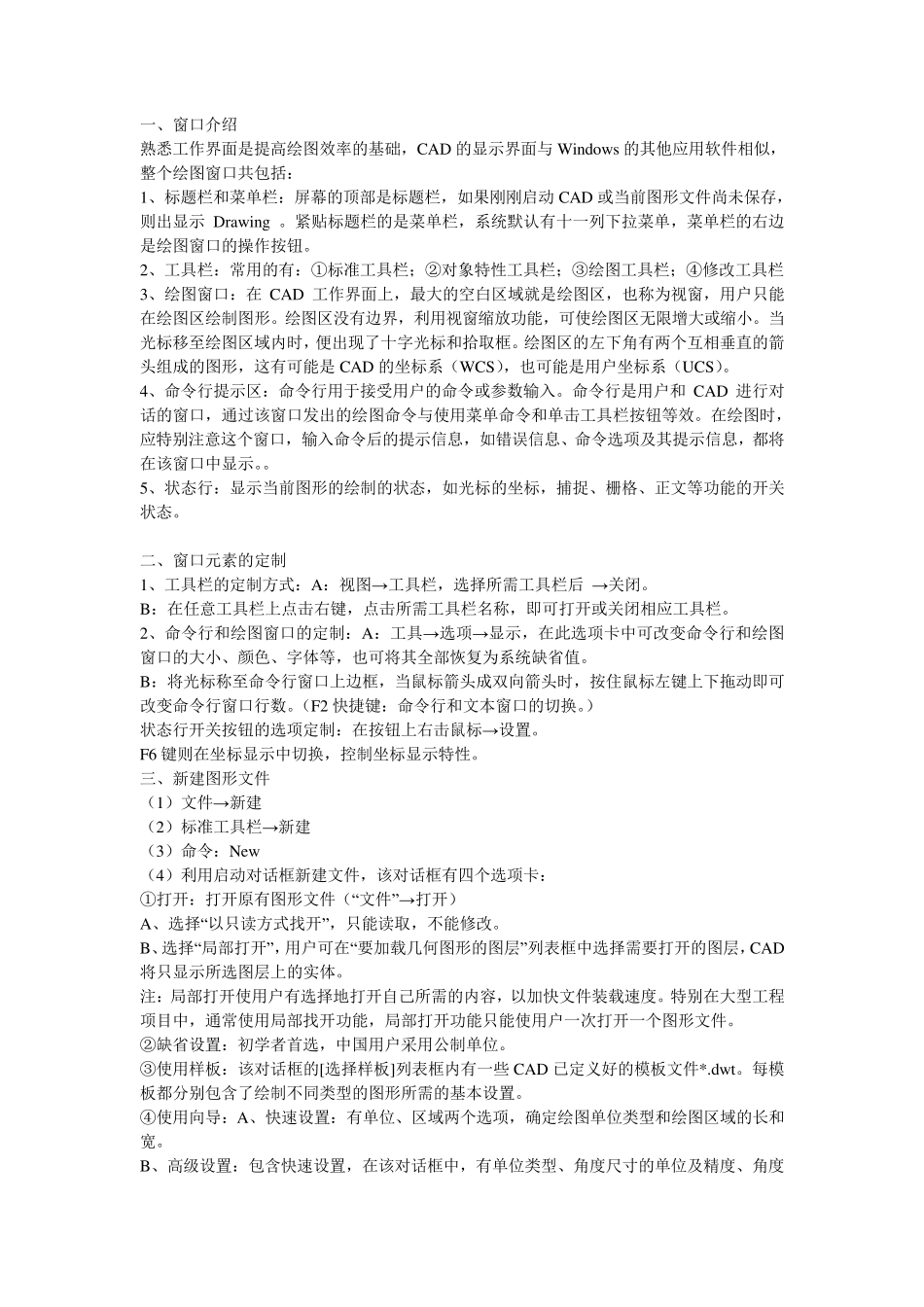

一、窗口介绍 熟悉工作界面是提高绘图效率的基础，CAD 的显示界面与Window s 的其他应用软件相似，整个绘图窗口共包括： 1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD 或当前图形文件尚未保存，则出显示Draw ing 。紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。 2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏 3、绘图窗口：在 CAD 工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。当光标移至绘图区域内时，便出现了十字光标和拾取框。绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD 的坐标系（WCS），也可能是用户坐标系（UCS）。 4、命令行提示区：命令行用于接受用户的命令或参数输入。命令行是用户和CAD 进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。。 5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。 二、窗口元素的定制 1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后 →关闭。 B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。 2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。 B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。（F2 快捷键：命令行和文本窗口的切换。） 状态行开关按钮的选项定制：在按钮上右击鼠标→设置。 F6 键则在坐标显示中切换，控制坐标显示特性。 三、新建图形文件 （1）文件→新建 （2）标准工具栏→新建 （3）命令：New （4）利用启动对话框新建文件，该对话框有四个选项卡： ①打开：打开原有图形文件（“文件”→打开） A、选择“以只读方式找开”，只能读取，不能修改。 B、选择“局部打开”，用户可在“要加载几何图形的图层”列表框中选择需要打开的图层，CAD将只显示所选图层上的实体。 注：局部打开使用户有选择地打开自己所需的内容，以加快文件装载速度。特别在大型工程项目...
