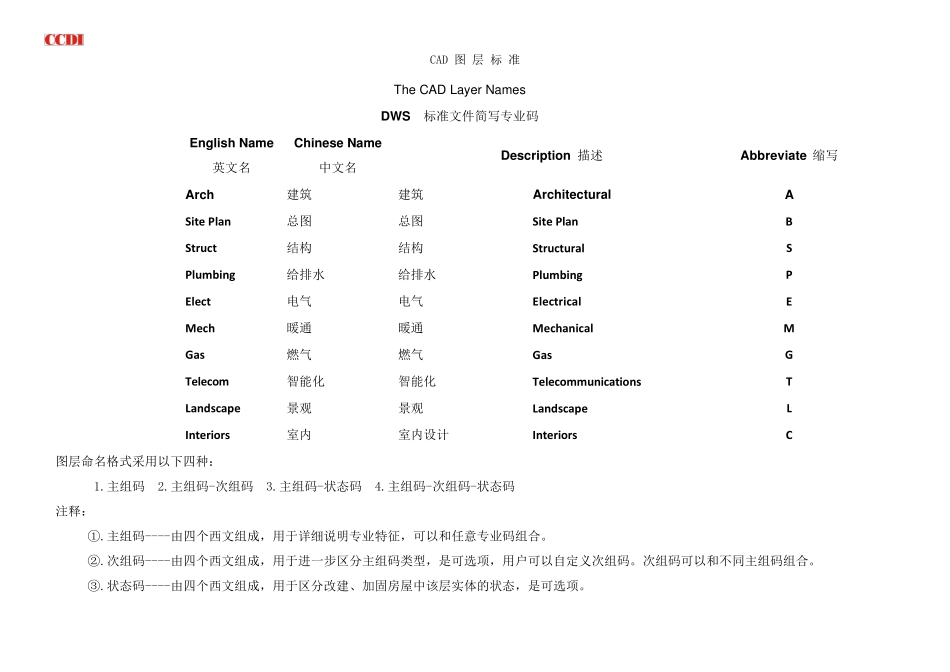

CAD 图 层 标 准 The CAD Lay er Names DWS 标准文件简写专业码 English Name 英文名 Chinese Name 中文名 Description 描述 Abbreviate 缩写 Arch 建筑 建筑 Architectural A Site Plan 总图 总图 Site Plan B Stru ct 结构 结构 Stru ctu ral S Plu mbing 给排水 给排水 Plu mbing P Elect 电气 电气 Electrical E Mech 暖通 暖通 Mechanical M Gas 燃气 燃气 Gas G Telecom 智能化 智能化 Telecommu nications T Landscape 景观 景观 Landscape L Interiors 室内 室内设计 Interiors C 图层命名格式采用以下四种： 1.主组码 2.主组码-次组码 3.主组码-状态码 4.主组码-次组码-状态码 注释： ①.主组码----由四个西文组成，用于详细说明专业特征，可以和任意专业码组合。 ②.次组码----由四个西文组成，用于进一步区分主组码类型，是可选项，用户可以自定义次组码。次组码可以和不同主组码组合。 ③.状态码----由四个西文组成，用于区分改建、加固房屋中该层实体的状态，是可选项。 Architectu ral 建 筑 Project name 项目名称： CORE LAYER ATTRIBUTE PLOT STYLE  English Name Chinese Name Description 描 述 Color Line ty pe   A-APRO 散水 Apron 散水 8 continuous A-APRO  A-AREA 面积 Area calculation boundary lines 边界面积计算 6-magenta continuous A-AREA A-AREA-IDEN 面积-编号 Room identification numbers 房间编号 7-white continuous A-AREA-IDEN   A-AIRD-DIMS 人防-标注 People’s air defence dimensions 人防标注 103 continuous A-AIRD-DIMS A-AIRD-EQPM 人防-设备 People’s air defence equipment 人防厕所、水箱、防爆墙 3-green continuous A-AIRD-EQUP A-AIRD-WALL 人防-墙体 People’s air defence walls 人防墙 30 continuous A-AIRD-WALL A-AIRD-WIND 人防-门窗 Windows 窗 131 continuous A-WIND A-AIRD-WIND-IDEN 人防-窗户-编号 Window identification numbers, hardware group, etc. 窗编号、五金器具组等 103 continuous A-WIND-IDEN   A-COLS 柱子 Columns 柱 6-magenta continuous A-COLS A-COLS-HATH 柱子-填充 Colum...
