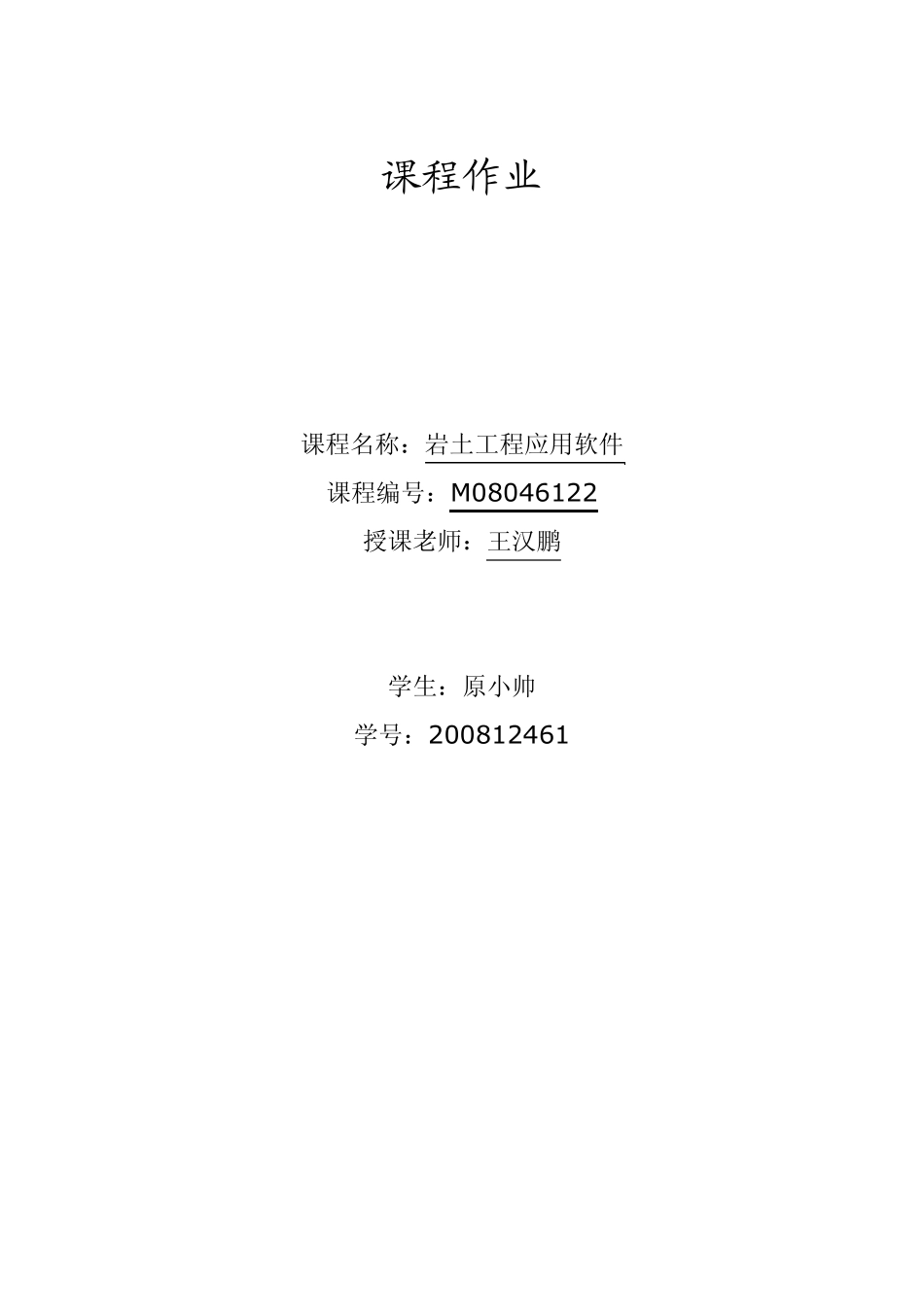

课程作业 课程名称：岩土工程应用软件 课程编号：M 08046122 授课老师：王汉鹏 学生：原小帅 学号：200812461 一、CAD 图形快速导入ANSYS 建模方法 进行数值计算时，用 FLAC 建立隧道模型不够方便，这时我们通常先通过 ANSYS 建模，形成 FLAC 可以识别的模型文件，然后把模型导入 FLAC 中进行计算
建模时，可能遇到大量的关键点（keypoint）输入，如果单纯的找点，一个个输入，工作量将十分繁重
这里我们提出了一种通过 CAD 画图，快速将图形文件导入ANSYS 中的方法
具体步骤如下（这里以平面图形为例）： 1、在 CAD 中画出模型的平面图形，并调整好坐标位置，输入 ucs确定坐标原点 这里以隧道拱顶为坐标原点
2、用多段线（命令 PL）连接尽量多的关键点

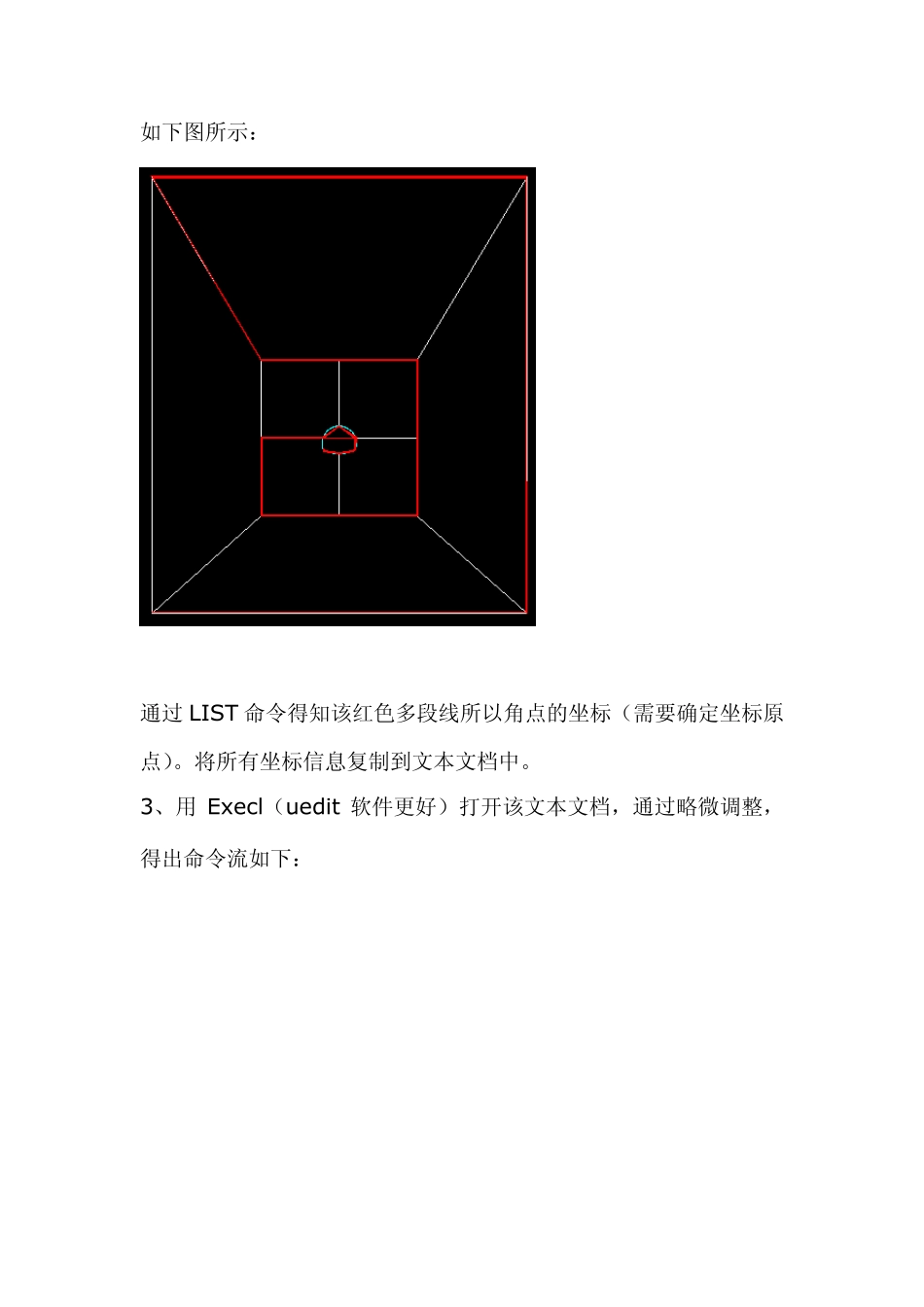

如下图所示： 通过LIST 命令得知该红色多段线所以角点的坐标（需要确定坐标原点）
将所有坐标信息复制到文本文档中
3、用 Execl（uedit 软件更好）打开该文本文档，通过略微调整，得出命令流如下： 4，将该命令流导入ansys 之中可直接得到所有点的坐标
/prep7 （file—read input from…） 二、模型的完善 1、先建立线 （画线的时候本着从左至右，从上到下的原则来连接
这样方便以后线段按比例分段
） 2、建立面 3、定义单元类型 4、定义材料属性 这里我们定义三种材料 5、划分网格并赋予单元类型和材料属性
（mesh） （1）赋予面属性 set操作赋予面属性 赋予材料属性是在划分网格之前完成
（2）划分网格 划分网格时候合并几条线段： 查看节点数： 划分网格： 先set lines，线的节点画好后在面上mesh 网格 6、将重合的节点、网格、关键点精简 7 、拉伸一定长度，准三位或真三位模型
拉伸之前首先进行拉伸选项的设定： 然后拉伸
