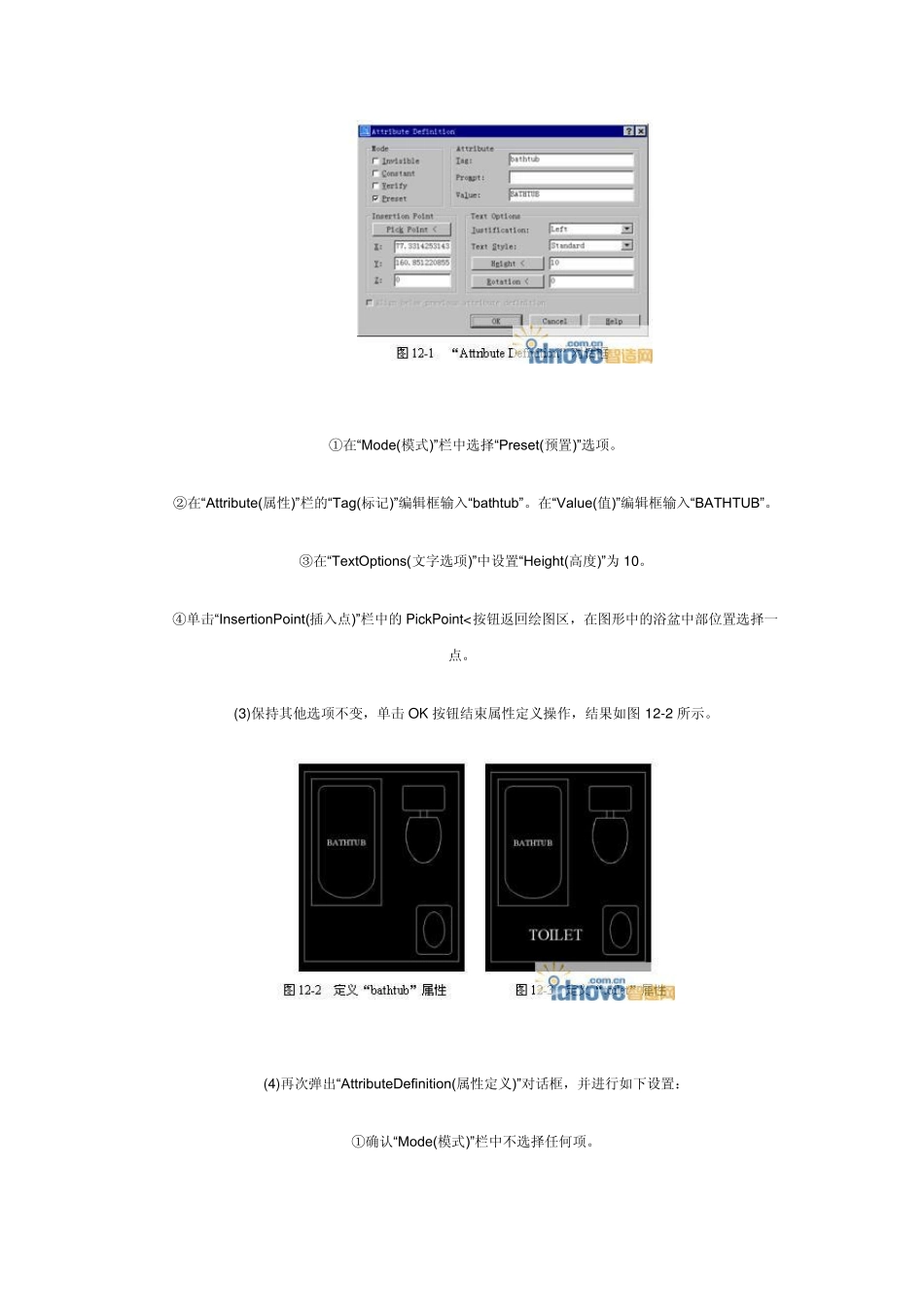

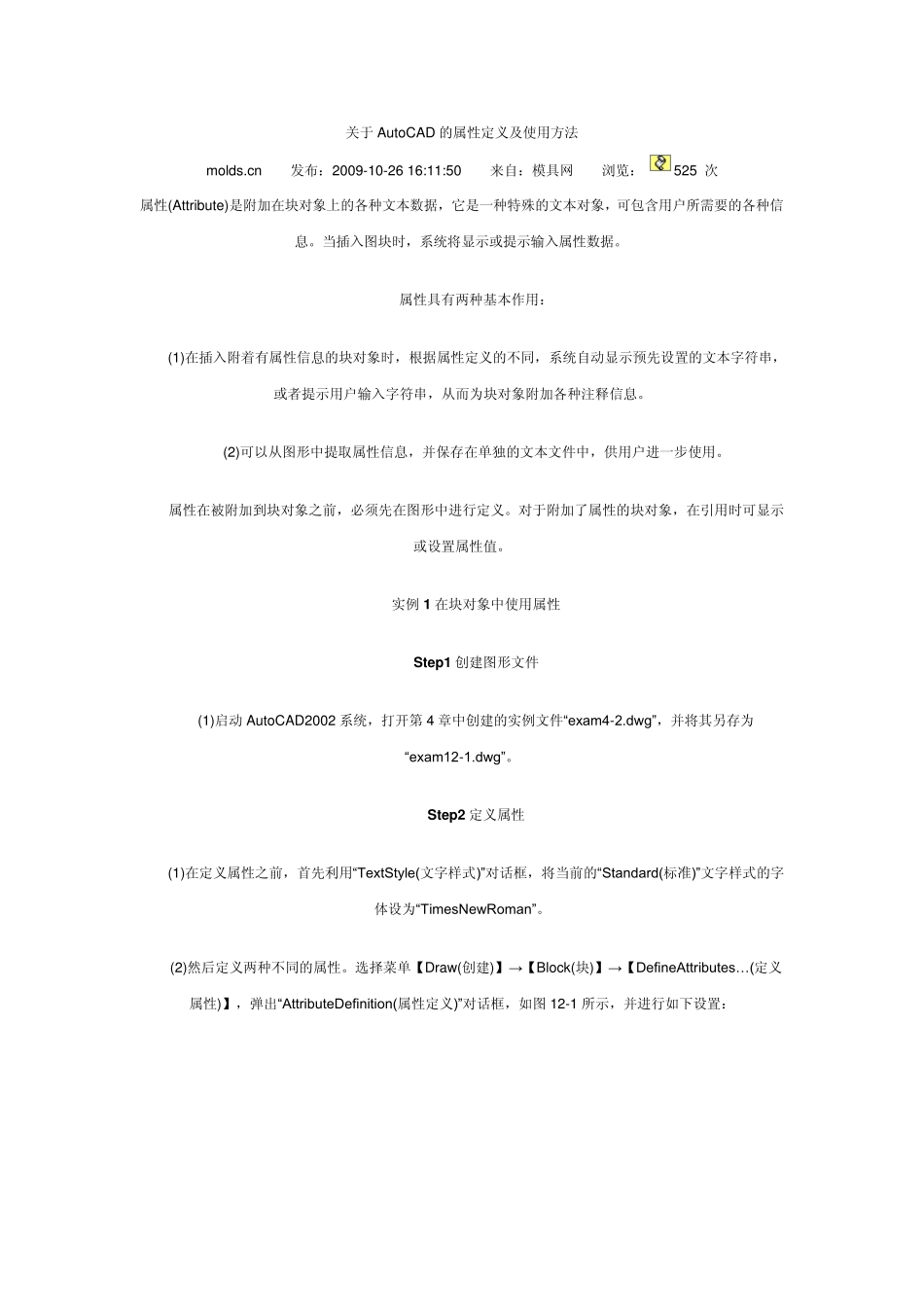

关于AutoCAD 的属性定义及使用方法 molds.cn 发布：2009-10-26 16:11:50 来自：模具网 浏览： 525 次 属性(Attribute)是附加在块对象上的各种文本数据，它是一种特殊的文本对象，可包含用户所需要的各种信息。当插入图块时，系统将显示或提示输入属性数据。 属性具有两种基本作用： (1)在插入附着有属性信息的块对象时，根据属性定义的不同，系统自动显示预先设置的文本字符串，或者提示用户输入字符串，从而为块对象附加各种注释信息。 (2)可以从图形中提取属性信息，并保存在单独的文本文件中，供用户进一步使用。 属性在被附加到块对象之前，必须先在图形中进行定义。对于附加了属性的块对象，在引用时可显示或设置属性值。 实例 1 在块对象中使用属性 Step1 创建图形文件 (1)启动 AutoCAD2002 系统，打开第 4 章中创建的实例文件“exam4-2.dwg”，并将其另存为“exam12-1.dwg”。 Step2 定义属性 (1)在定义属性之前，首先利用“TextStyle(文字样式)”对话框，将当前的“Standard(标准)”文字样式的字体设为“TimesNewRoman”。 (2)然后定义两种不同的属性。选择菜单【Draw (创建)】→ 【Block(块)】→ 【DefineAttributes… (定义属性)】，弹出“AttributeDefinition(属性定义)”对话框，如图 12-1 所示，并进行如下设置： ①在“Mode(模式)”栏中选择“Preset(预置)”选项。 ②在“Attribute(属性)”栏的“Tag(标记)”编辑框输入“bathtub”。在“Value(值)”编辑框输入“BATHTUB”。 ③在“TextOptions(文字选项)”中设置“Height(高度)”为 10。 ④单击“InsertionPoint(插入点)”栏中的 PickPoint<按钮返回绘图区，在图形中的浴盆中部位置选择一点。 (3)保持其他选项不变，单击 OK 按钮结束属性定义操作，结果如图 12-2 所示。 (4)再次弹出“AttributeDefinition(属性定义)”对话框，并进行如下设置： ①确认“Mode(模式)”栏中不选择任何项。 ②在“Attribute(属性)”栏的“Tag(标记)”编辑框输入“toilet”。在“Prompt(提示)”编辑框中输入“Thetoiletnumber”。其他各项为空。 ③在“TextOptions(文字选项)”中设置“Height(高度)”为 15。 ④单击“InsertionPoint(插入点)”栏中的 PickPoint<按钮返回绘图区，在图形下部空白处选择一点。 (5)完成以上设置后，单击 Ok 按钮结束命令。结果如图 12-3 所示。 Step3 创建附加属性的块 调用“block”命令，以(50,0)为基点，并...
