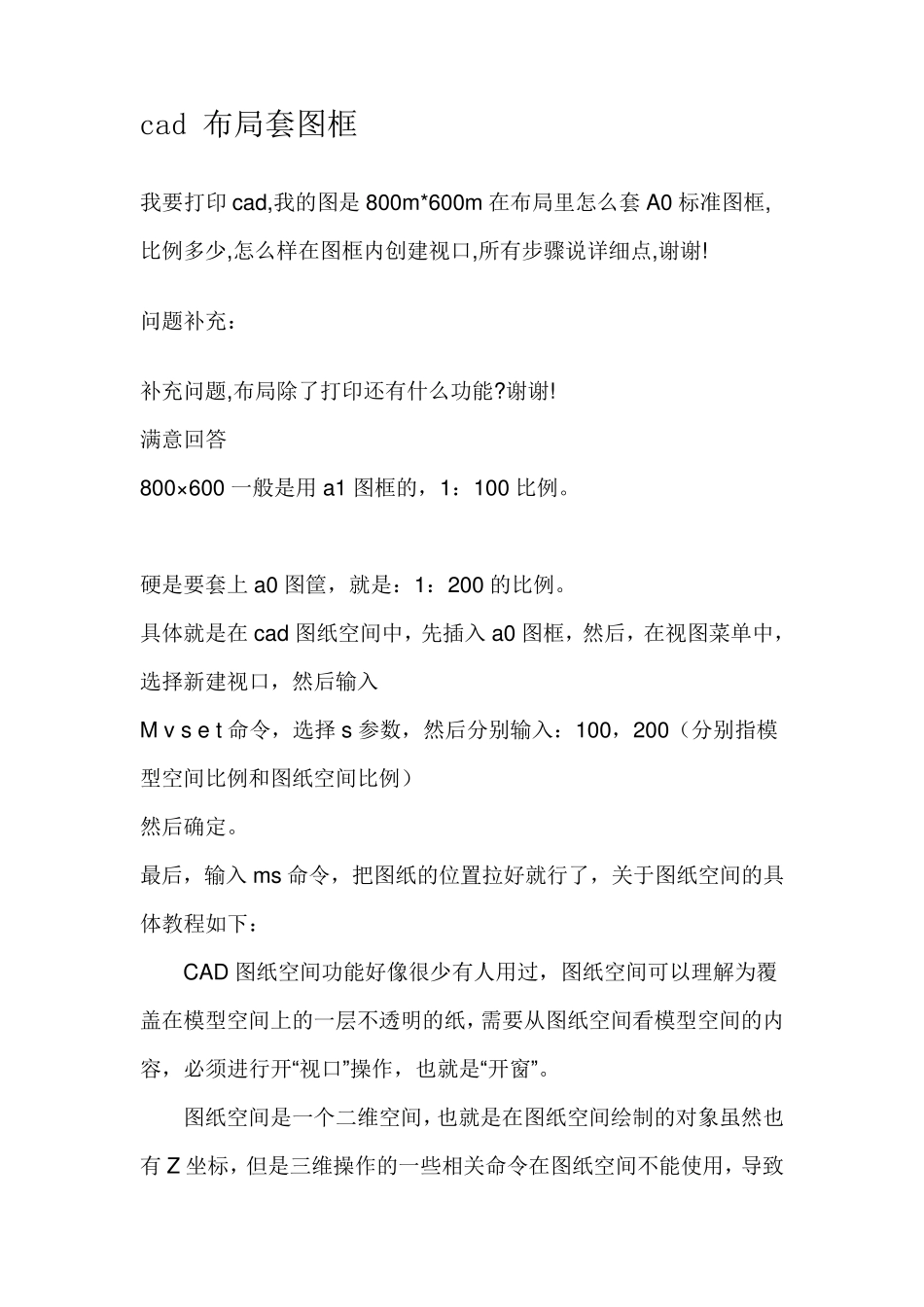

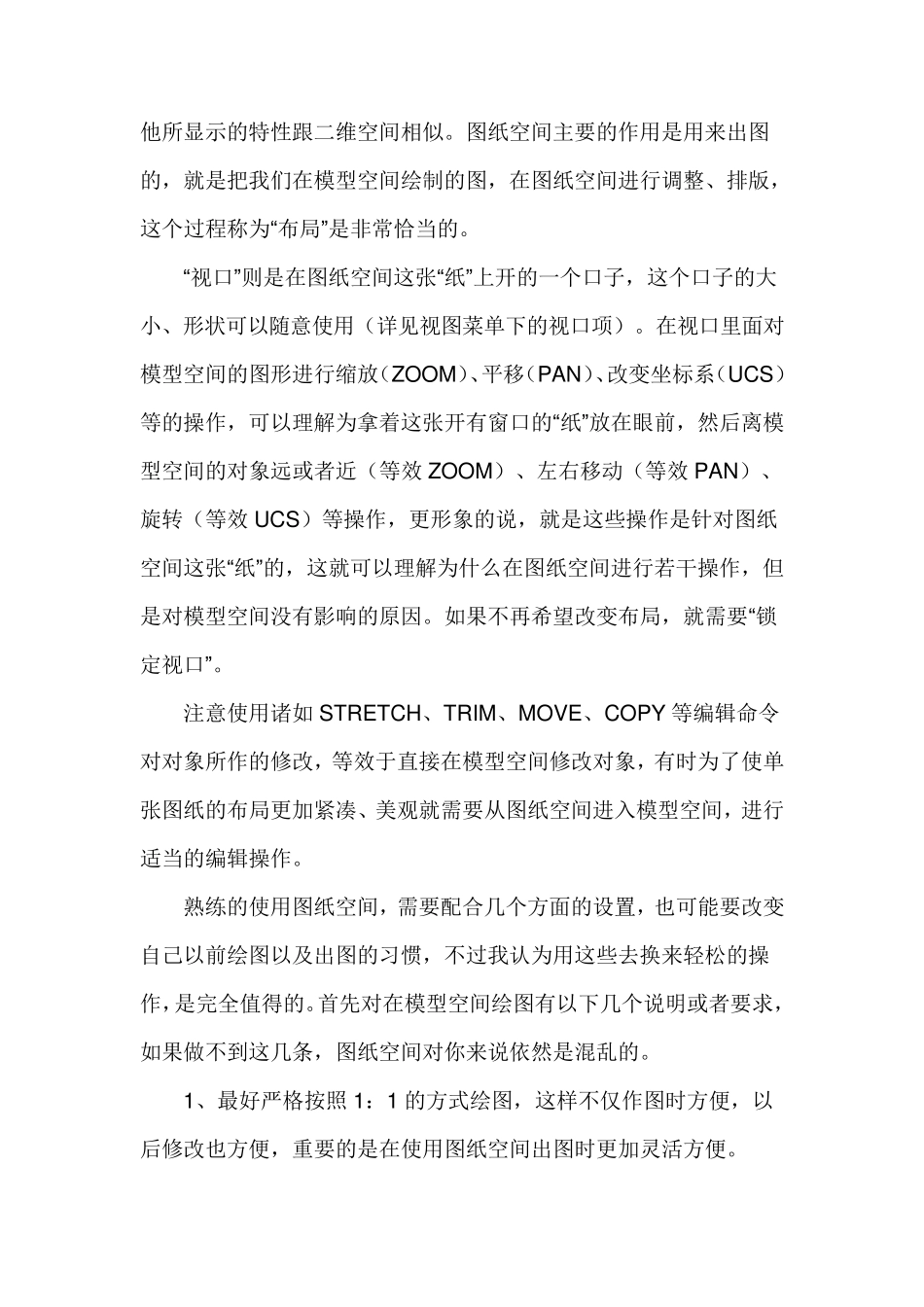

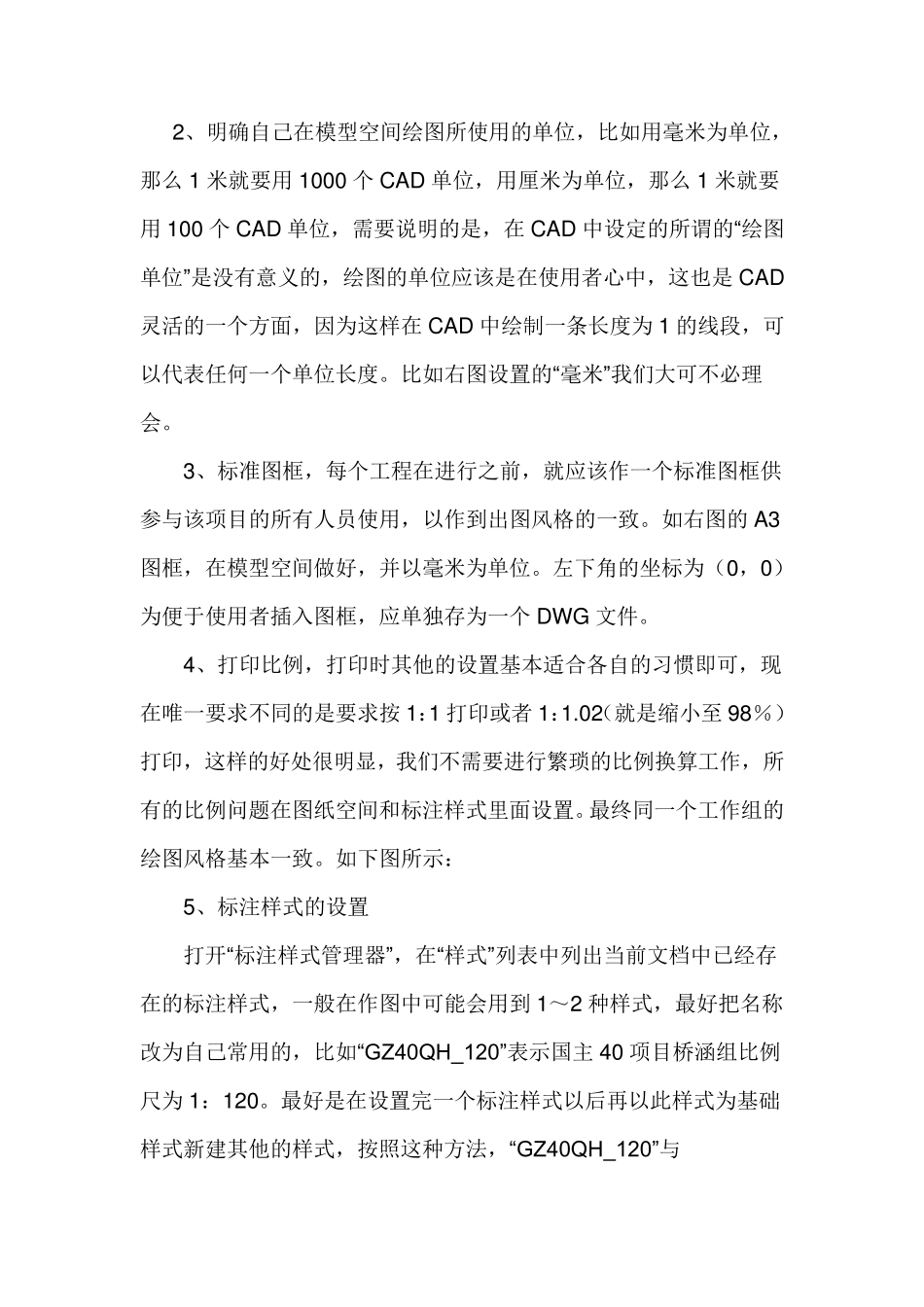

cad 布局套图框 我要打印cad,我的图是800m*600m 在布局里怎么套A0 标准图框,比例多少,怎么样在图框内创建视口,所有步骤说详细点,谢谢! 问题补充: 补充问题,布局除了打印还有什么功能?谢谢! 满意回答 800×600 一般是用a1 图框的,1:100 比例。 硬是要套上 a0 图筐,就是:1:200 的比例。 具体就是在cad 图纸空间中,先插入 a0 图框,然后,在视图菜单中,选择新建视口,然后输入 M v s e t 命令,选择 s 参数,然后分别输入:100,200(分别指模型空间比例和图纸空间比例) 然后确定。 最后,输入 ms 命令,把图纸的位置拉好就行了,关于图纸空间的具体教程如下: CAD 图纸空间功能好像很少有人用过,图纸空间可以理解为覆盖在模型空间上的一层不透明的纸,需要从图纸空间看模型空间的内容,必须进行开“视口”操作,也就是“开窗”。 图纸空间是一个二维空间,也就是在图纸空间绘制的对象虽然也有Z 坐标,但是三维操作的一些相关命令在图纸空间不能使用,导致他所显示的特性跟二维空间相似。图纸空间主要的作用是用来出图的,就是把我们在模型空间绘制的图,在图纸空间进行调整、排版,这个过程称为“布局”是非常恰当的。 “视口”则是在图纸空间这张“纸”上开的一个口子,这个口子的大小、形状可以随意使用(详见视图菜单下的视口项)。在视口里面对模型空间的图形进行缩放(ZOOM)、平移(PAN)、改变坐标系(UCS)等的操作,可以理解为拿着这张开有窗口的“纸”放在眼前,然后离模型空间的对象远或者近(等效 ZOOM)、左右移动(等效 PAN)、旋转(等效 UCS)等操作,更形象的说,就是这些操作是针对图纸空间这张“纸”的,这就可以理解为什么在图纸空间进行若干操作,但是对模型空间没有影响的原因。如果不再希望改变布局,就需要“锁定视口”。 注意使用诸如 STRETCH、TRIM、MOVE、COPY 等编辑命令对对象所作的修改,等效于直接在模型空间修改对象,有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间,进行适当的编辑操作。 熟练的使用图纸空间,需要配合几个方面的设置,也可能要改变自己以前绘图以及出图的习惯,不过我认为用这些去换来轻松的操作,是完全值得的。首先对在模型空间绘图有以下几个说明或者要求,如果做不到这几条,图纸空间对你来说依然是混乱的。 1、最好严格按照 1:1 的方式绘图,这样不仅作图时方便,以后修改也方便,重要的是在使用图纸空间出...
