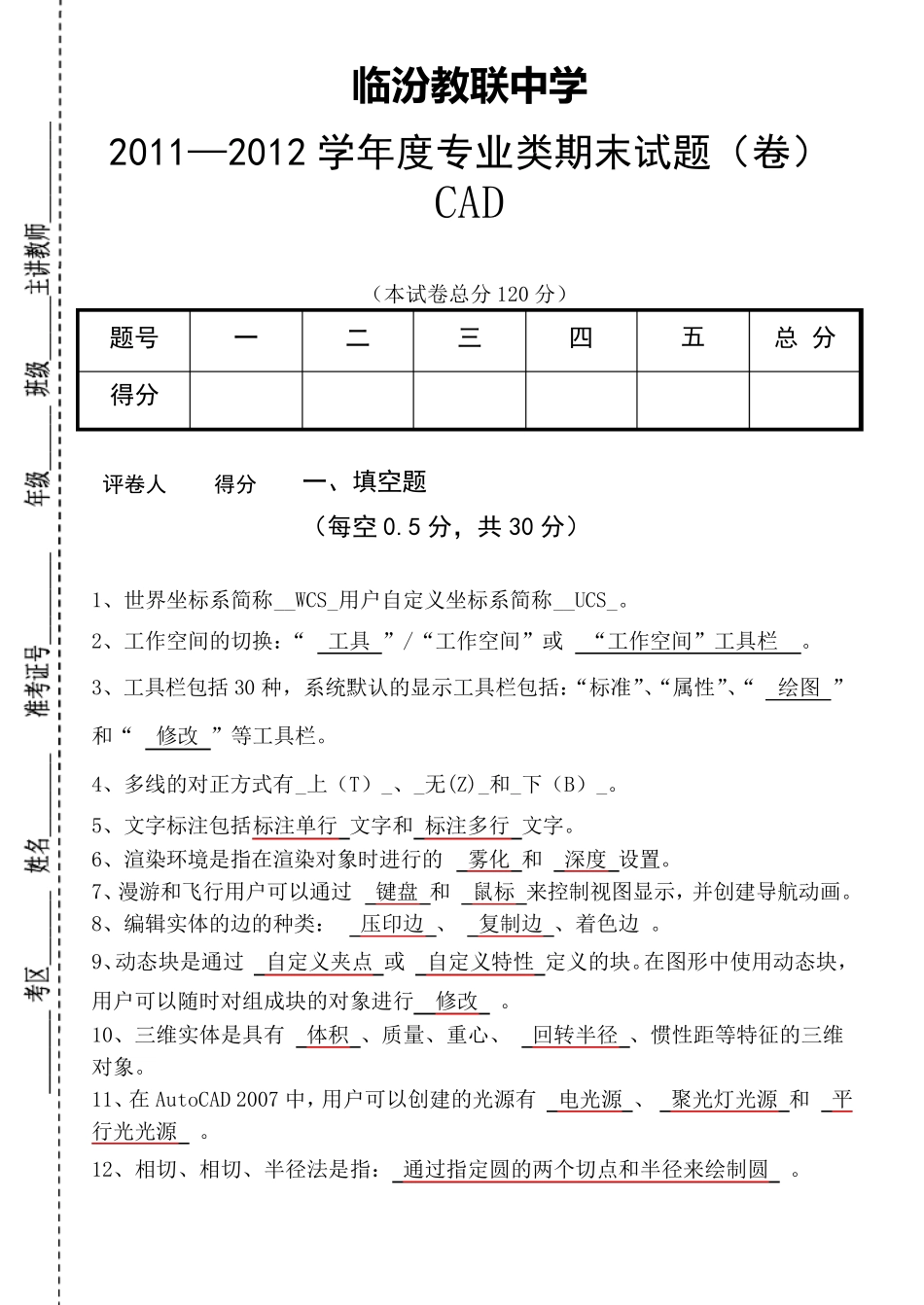

临 汾 教 联 中学 2011—2012 学年度专业类期末试题（卷） CAD （本试卷总分120 分） 题号 一 二 三 四 五 总 分 得分 一、填空题 （每空 0.5 分，共 30 分） 1、世界坐标系简称__WCS_用户自定义坐标系简称__UCS_。 2、工作空间的切换：“ 工具 ”/“工作空间”或 “工作空间”工具栏 。 3、工具栏包括 30 种，系统默认的显示工具栏包括：“标准”、“属性”、“ 绘图 ”和“ 修改 ”等工具栏。 4、多线的对正方式有_上（T）_、_无(Z)_和_下（B）_。 5、文字标注包括标注单行 文字和 标注多行 文字。 6、渲染环境是指在渲染对象时进行的 雾化 和 深度 设置。 7、漫游和飞行用户可以通过 键盘 和 鼠标 来控制视图显示，并创建导航动画。 8、编辑实体的边的种类： 压印边 、 复制边 、着色边 。 9、动态块是通过 自定义夹点 或 自定义特性 定义的块。在图形中使用动态块，用户可以随时对组成块的对象进行 修改 。 10、三维实体是具有 体积 、质量、重心、 回转半径 、惯性距等特征的三维对象。 11、在 AutoCAD 2007 中，用户可以创建的光源有 电光源 、 聚光灯光源 和 平行光光源 。 12、相切、相切、半径法是指： 通过指定圆的两个切点和半径来绘制圆 。 评卷人 得分 13、绘制圆环的步骤中，先输入圆环的 内径 和 外径 ，后确定圆环的 中心点 。 14、计算机辅助设计是： 工程技术人员在 CAD 系统的辅助下，根据产品的设计程序进行设计的一项新技术 。 15、菜单栏包括 11 种，每一种菜单中都含有四种显示情况：命令后跟右三角 、 后跟省略号 、 后跟快捷键或功能键 或 命令呈灰色 。 16、要对图形对象进行编辑就必须选中图形对象，在 AutoCAD 2007 中，选择对象的方法很多，常用的有_直接拾取_、矩形框选择_、_不规则区域选择_和快速选择。 17、在设置显示精度时，如果设置的精度越高，即分辨率就 越高 ，计算机计算的时间也越长，显示图形的速度也就 越慢 。 18、三维基本实体的种类包括： 多段体 、长方体、 楔体 、 圆柱体 、 圆锥体 、球体、 圆环体 、 棱锥面。 19、布尔运算中只留重复的一部分的运算是 交集运算 。从一个图形中去掉与另一个图形重复部分的运算是 差集运算 。 20、缩 放 对象时，如果比 例 因 子 在 0～ 1 之 间，则 缩 小 对象； 如果比 例 因 子 大于 1，则 放...
