CAD每章习题答案与提示

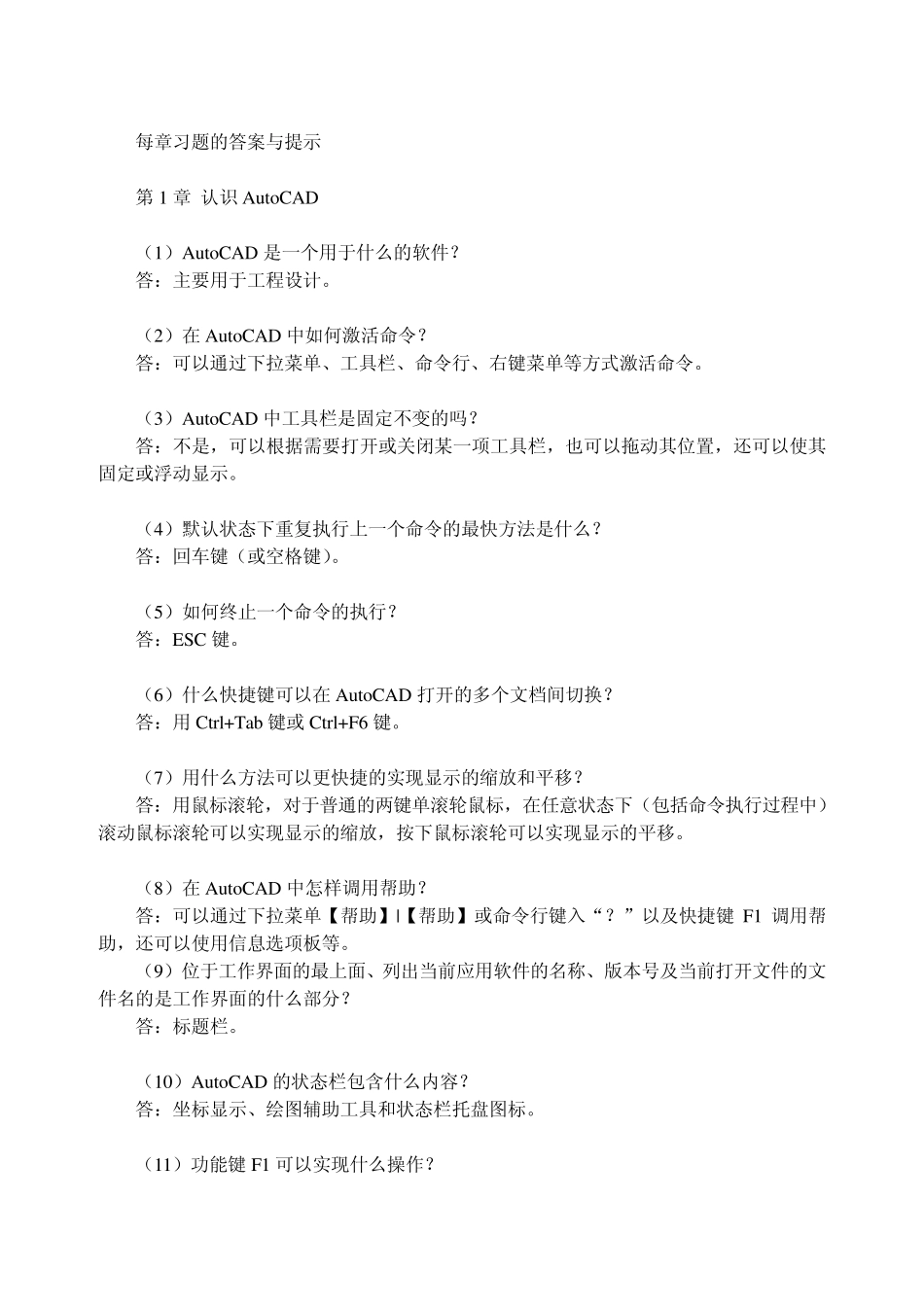

每章习题的答案与提示 第 1 章 认识 AutoCAD （1）AutoCAD 是一个用于什么的软件？ 答：主要用于工程设计。 （2）在 AutoCAD 中如何激活命令？ 答：可以通过下拉菜单、工具栏、命令行、右键菜单等方式激活命令。 （3）AutoCAD 中工具栏是固定不变的吗？ 答：不是，可以根据需要打开或关闭某一项工具栏，也可以拖动其位置，还可以使其固定或浮动显示。 （4）默认状态下重复执行上一个命令的最快方法是什么？ 答：回车键（或空格键）。 （5）如何终止一个命令的执行？ 答：ESC 键。 （6）什么快捷键可以在 AutoCAD 打开的多个文档间切换？ 答：用 Ctrl+Tab 键或 Ctrl+F6 键。 （7）用什么方法可以更快捷的实现显示的缩放和平移？ 答：用鼠标滚轮，对于普通的两键单滚轮鼠标，在任意状态下（包括命令执行过程中）滚动鼠标滚轮可以实现显示的缩放，按下鼠标滚轮可以实现显示的平移。 （8）在 AutoCAD 中怎样调用帮助？ 答：可以通过下拉菜单【帮助】|【帮助】或命令行键入“？”以及快捷键 F1 调用帮助，还可以使用信息选项板等。 （9）位于工作界面的最上面、列出当前应用软件的名称、版本号及当前打开文件的文件名的是工作界面的什么部分？ 答：标题栏。 （10）AutoCAD 的状态栏包含什么内容？ 答：坐标显示、绘图辅助工具和状态栏托盘图标。 （11）功能键 F1 可以实现什么操作？ 第9 章 块的使用 2 答：调用帮助。 （12）功能键F2 可以实现什么操作？ 答：打开AutoCAD 文本窗口。 （13）AutoCAD 的默认保存图形文件格式是什么后缀名？ 答：dw g。 （14）AutoCAD 2006 中组织图块、图案填充和常用命令的工具是什么？ 答：工具选项板。 （15）在响应AutoCAD 命令的过程中，空格键和回车键的作用是一样的吗？ 答：是一样的。 第2 章 设置绘图环境 （1）默认的AutoCAD 测量角度方向是顺时针还是逆时针？ 答：逆时针。 （2）用户定义测量角度起始方向可以是什么方向？ 答：东方（水平向右方向）。 （3）AutoCAD 软件设置单位的精度会改变图形的精度吗？ 答：不会。 （4）AutoCAD 的样板图形文件格式是什么后缀名？ 答：dw t。 （5）AutoCAD 可以在图形界限外绘制图形吗？ 答：可以。 （6）“绝对坐标就是直角坐标，相对坐标就是直角坐标”这样的说法对吗？ 答：不对，这是两类坐标的划分，绝对坐标可以用直角坐标（笛卡儿坐标）或极坐标来表示，相对坐标也可以用直...
