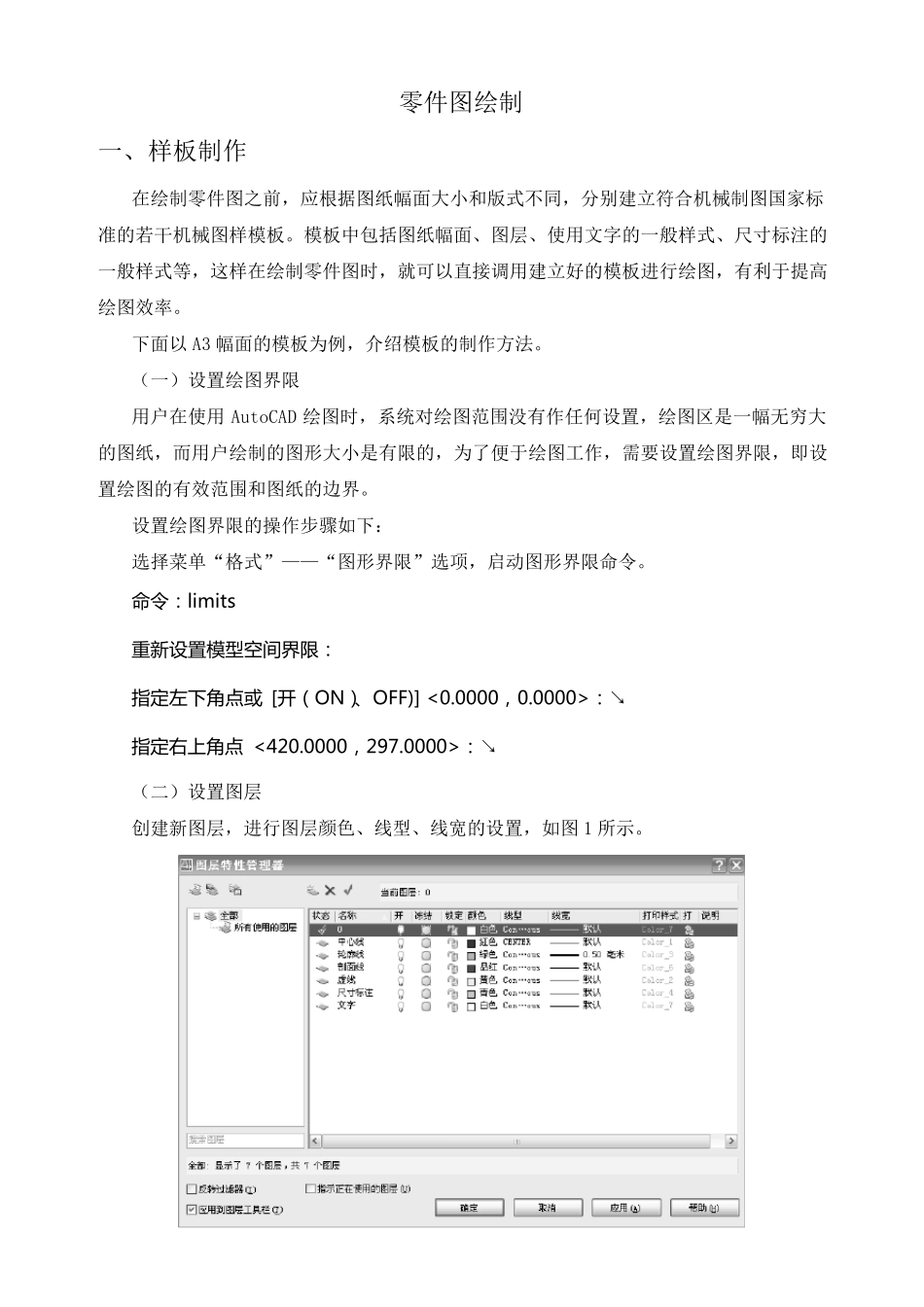

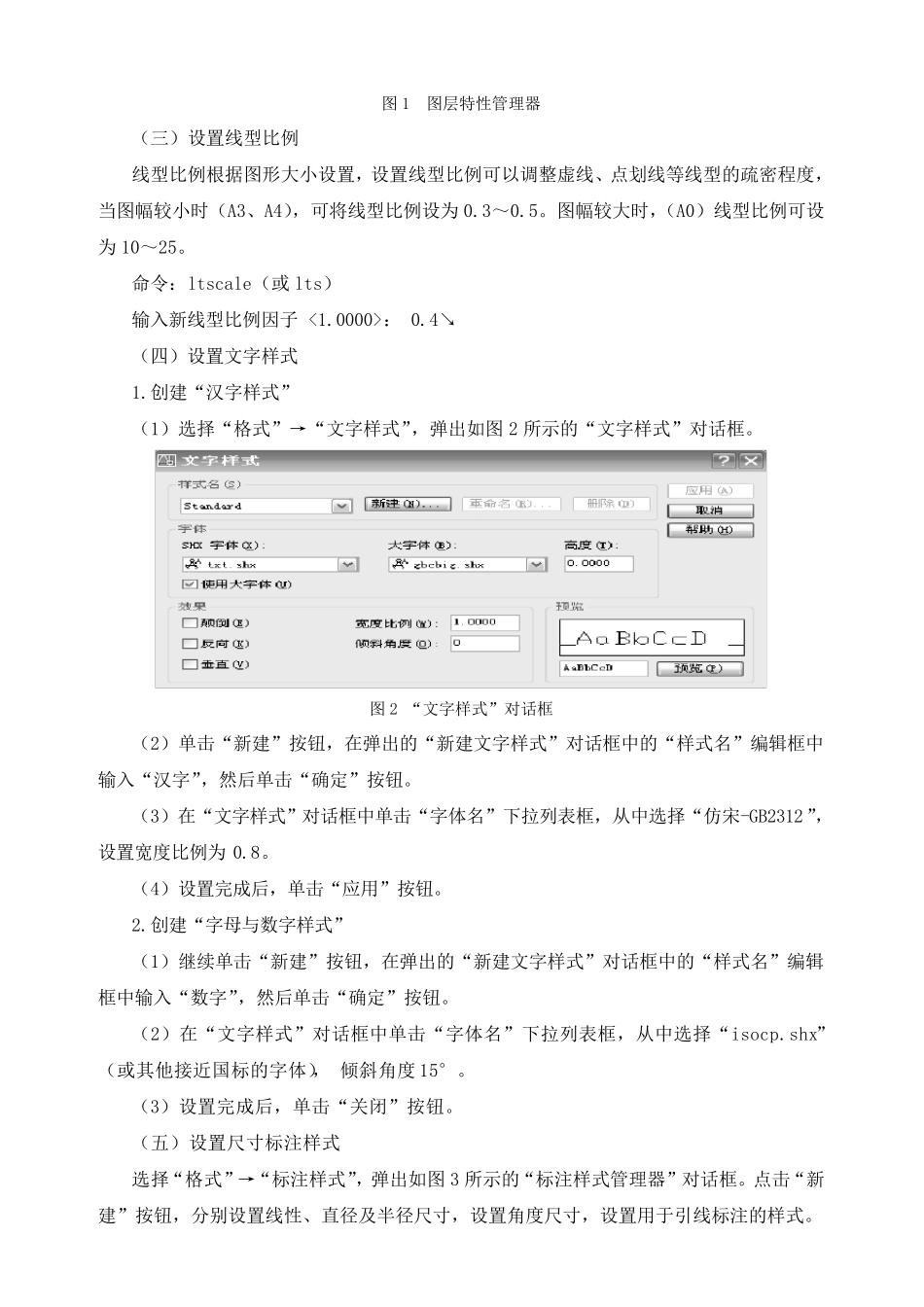

零件图绘制 一、样板制作 在绘制零件图之前，应根据图纸幅面大小和版式不同，分别建立符合机械制图国家标准的若干机械图样模板。模板中包括图纸幅面、图层、使用文字的一般样式、尺寸标注的一般样式等，这样在绘制零件图时，就可以直接调用建立好的模板进行绘图，有利于提高绘图效率。 下面以A3 幅面的模板为例，介绍模板的制作方法。 （一）设置绘图界限 用户在使用AutoCAD 绘图时，系统对绘图范围没有作任何设置，绘图区是一幅无穷大的图纸，而用户绘制的图形大小是有限的，为了便于绘图工作，需要设置绘图界限，即设置绘图的有效范围和图纸的边界。 设置绘图界限的操作步骤如下： 选择菜单“格式”——“图形界限”选项，启动图形界限命令。 命 令 ： limits 重 新 设 置 模 型 空 间 界 限 ： 指 定 左 下 角 点 或 [开 （ ON）、OFF)] <0.0000，0.0000>： ↘ 指 定 右上角 点 <420.0000，297.0000>： ↘ （二）设置图层 创建新图层，进行图层颜色、线型、线宽的设置，如图1 所示。 图1 图层特性管理器 （三）设置线型比例 线型比例根据图形大小设置，设置线型比例可以调整虚线、点划线等线型的疏密程度，当图幅较小时（A3、A4），可将线型比例设为0.3～0.5。图幅较大时，（A0）线型比例可设为10～25。 命令：ltscale（或lts） 输入新线型比例因子 <1.0000>： 0.4↘ （四）设置文字样式 1.创建“汉字样式” （1）选择“格式”→“文字样式”，弹出如图2 所示的“文字样式”对话框。 图2 “文字样式”对话框 （2）单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“汉字”，然后单击“确定”按钮。 （3）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“仿宋-GB2312”，设置宽度比例为0.8。 （4）设置完成后，单击“应用”按钮。 2.创建“字母与数字样式” （1）继续单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“数字”，然后单击“确定”按钮。 （2）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“isocp.shx”（或其他接近国标的字体）， 倾斜角度15°。 （3）设置完成后，单击“关闭”按钮。 （五）设置尺寸标注样式 选择“格式”→“标注样式”，弹出如图3 所示的“标注样式管理器”对话框。点击“新建”按钮，分别设置线性、直径及半径尺寸，设置角度尺寸，设置用于引线标...
