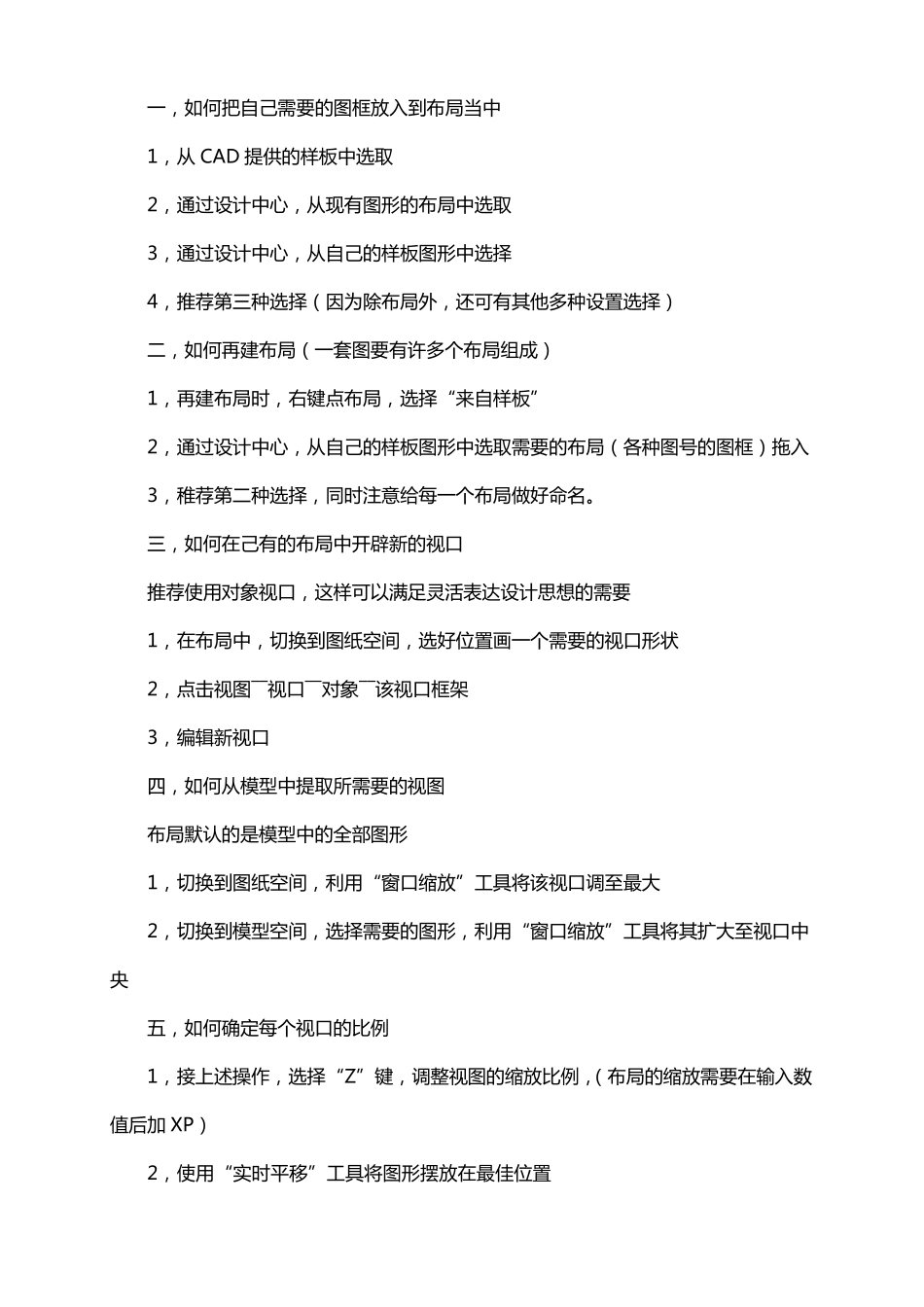

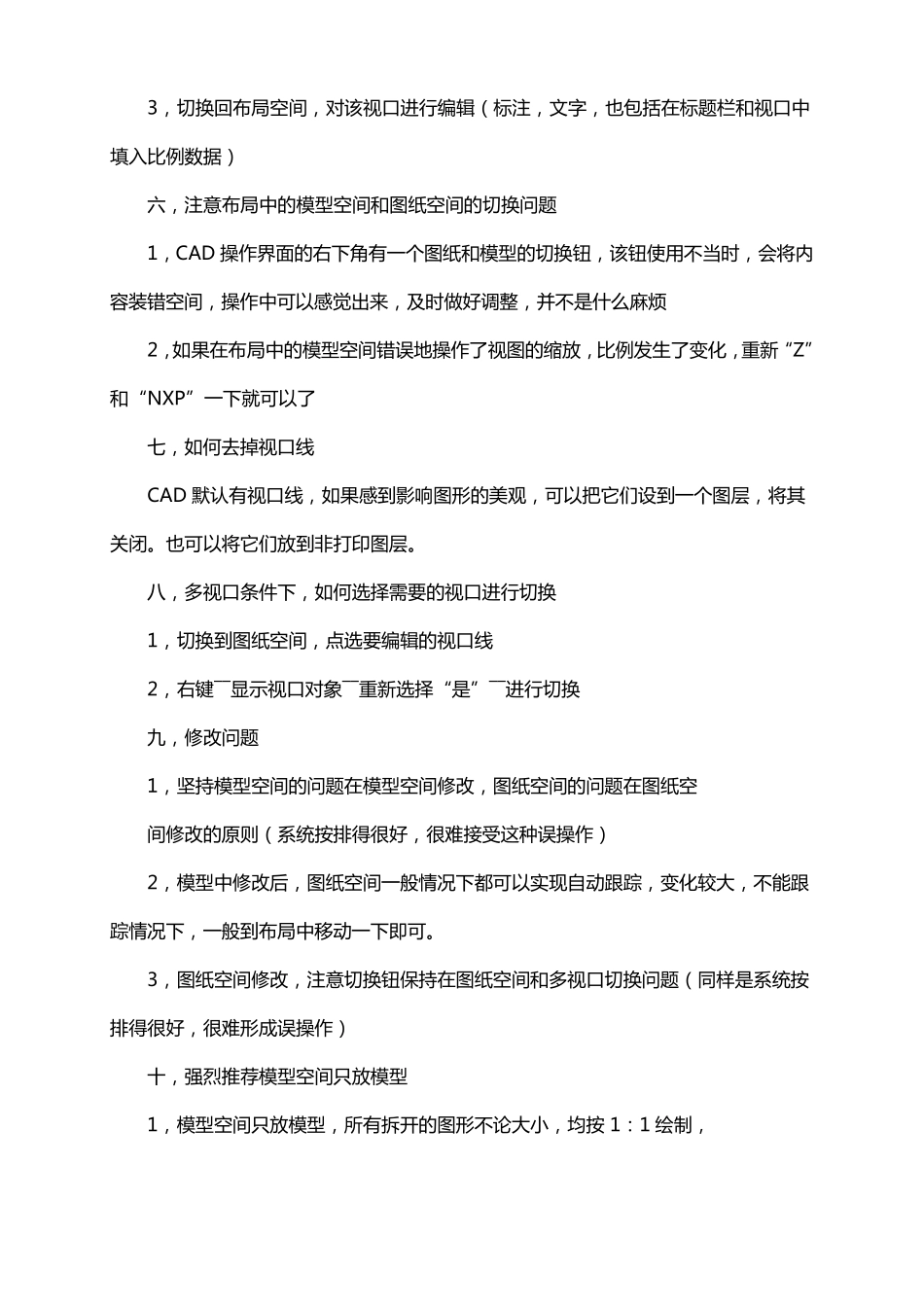

一 ， 如 何 把 自 己 需 要 的 图 框 放 入 到 布 局 当 中 1， 从 CAD 提 供 的 样 板 中 选 取 2， 通 过 设 计 中 心 ， 从 现 有 图 形 的 布 局 中 选 取 3， 通 过 设 计 中 心 ， 从 自 己 的 样 板 图 形 中 选 择 4， 推 荐 第 三 种 选 择 （ 因 为 除 布 局 外 ， 还 可 有 其 他 多 种 设 置 选 择 ） 二 ， 如 何 再 建 布 局 （ 一 套 图 要 有 许 多 个 布 局 组 成 ） 1， 再 建 布 局 时 ， 右 键 点 布 局 ， 选 择 “来 自 样 板 ” 2， 通 过 设 计 中 心 ， 从 自 己 的 样 板 图 形 中 选 取 需 要 的 布 局 （ 各 种 图 号 的 图 框 ） 拖 入 3， 稚 荐 第 二 种 选 择 ， 同 时 注 意 给 每 一 个 布 局 做 好 命 名 。 三 ， 如 何 在 己 有 的 布 局 中 开 辟 新 的 视 口 推 荐 使 用 对 象 视 口 ， 这 样 可 以 满 足 灵 活 表 达 设 计 思 想 的 需 要 1， 在 布 局 中 ， 切 换 到 图 纸 空 间 ， 选 好 位 置 画 一 个 需 要 的 视 口 形 状 2， 点 击 视 图 ――视 口 ――对 象 ――该 视 口 框 架 3， 编 辑 新 视 口 四 ， 如 何 从 模 型 中 提 取 所 需 要 的 视 图 布 局 默 认 的 是 模 型 中 的 全 部 图 形 1， 切 换 到 图 纸 空 间 ， 利 用 “窗 口 缩 放 ” 工 具将该 视 口 调至最大 2， 切 换 到 模 型 空 间 ， 选 择 需 要 的 图 形 ， 利 用 “窗 口 缩 放 ” 工 具将其 扩大至视 口 中央 五， 如 何 确定每 个 视 口 的 比例 1， 接上述操作， 选 择 “Z” 键 ， 调整视 图 的 缩 放 比例，（ 布 局 的 缩 放 需 要 在 输入 数值后加 XP） 2， 使 用 “实时 平移” 工 具将图 形 摆放 在 最佳位 置 3， 切 换 回 布 局 空 间 ， 对 该 视 口 进 行 编 辑 （ 标 注 ， 文 字 ， 也 包 括 在 标 题 栏 和 视 口 中填 入 比 例 数 据 ） 六 ， 注 意 布 局 中 的 模 型 空 间 和 图 纸 空 ...
