CAD绘制轴类零件画法

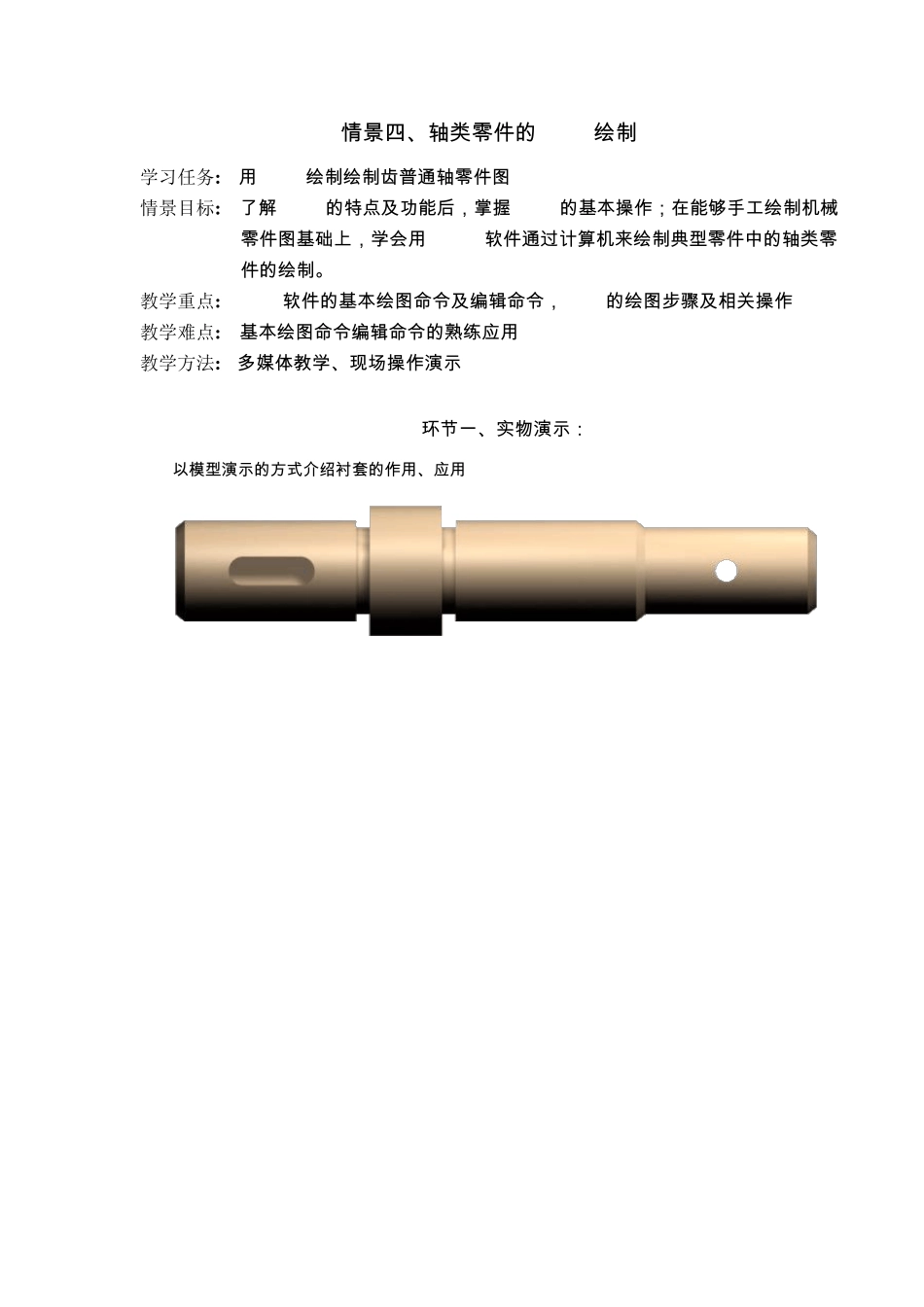

CAD绘制轴类零件画法_第1页
1/38

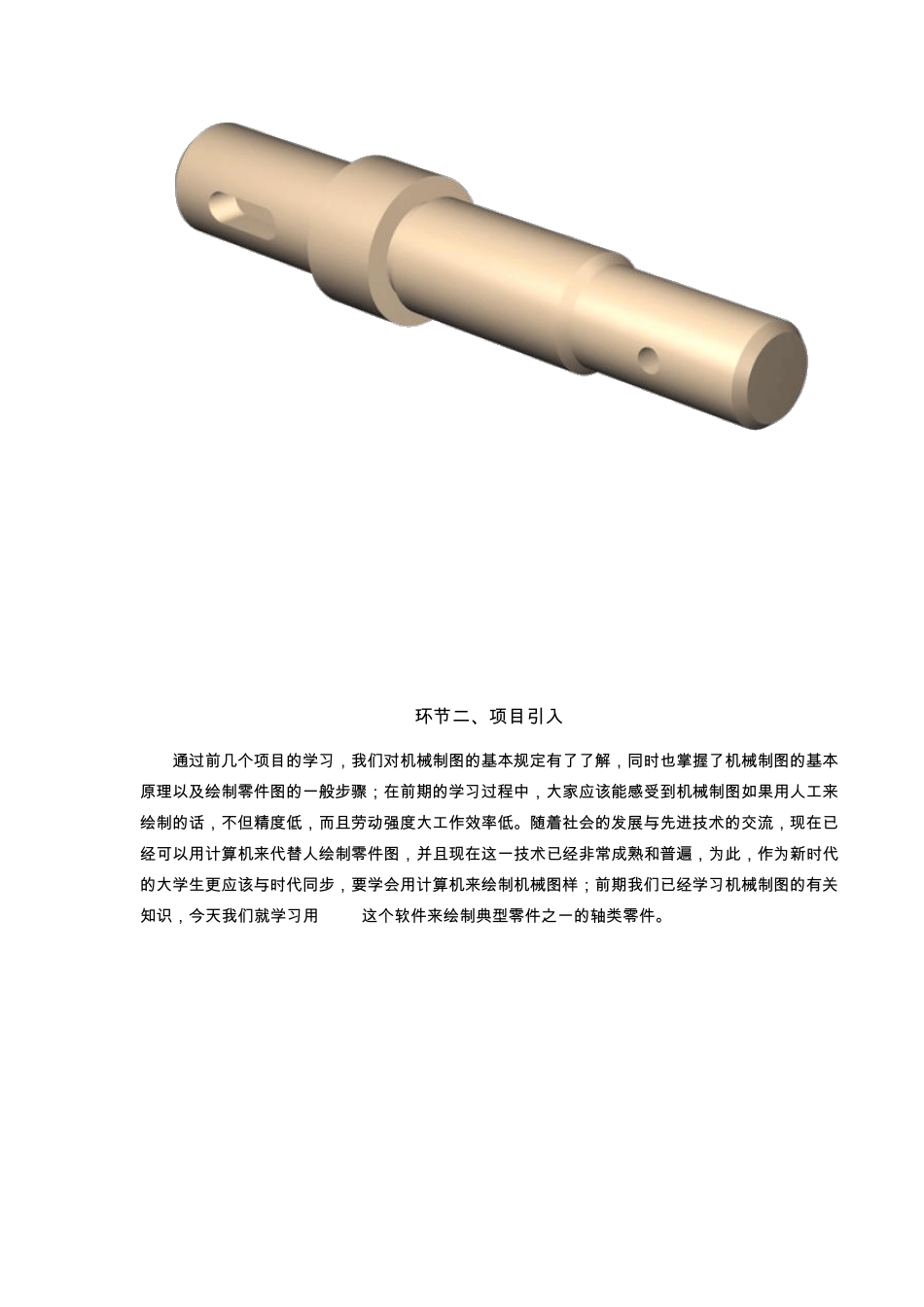

CAD绘制轴类零件画法_第2页
2/38

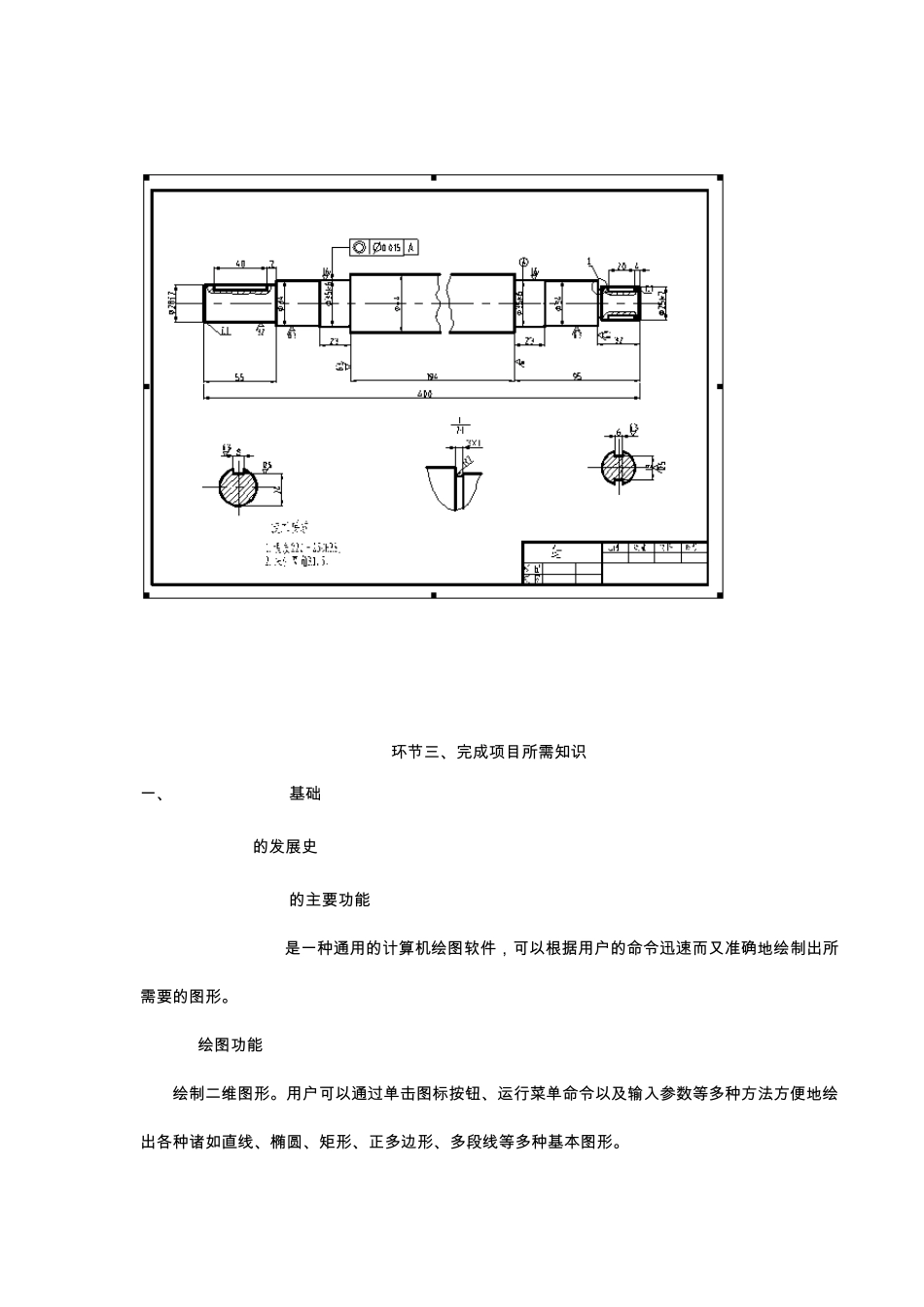

CAD绘制轴类零件画法_第3页
3/38
情 景 四 、轴类零件的 CAD绘制 学习任务: 用 CAD绘制绘制齿普通轴零件图 情景目标: 了解 CAD的特点及功能后,掌握 CAD的基本操作;在能够手工绘制机械零件图基础上,学会用 CAD软件通过计算机来绘制典型零件中的轴类零件的绘制。 教学重点: CAD软件的基本绘图命令及编辑命令,CAD的绘图步骤及相关操作 教学难点: 基本绘图命令编辑命令的熟练应用 教学方法: 多媒体教学、现场操作演示 环节一、实物演示: 以模型演示的方式介绍衬套的作用、应用 环 节 二 、项目引入 通过前几个项目的学习,我们对机械制图的基本规定有了了解,同时也掌握了机械制图的基本原理以及绘制零件图的一般步骤;在前期的学习过程中,大家应该能感受到机械制图如果用人工来绘制的话,不但精度低,而且劳动强度大工作效率低。随着社会的发展与先进技术的交流,现在已经可以用计算机来代替人绘制零件图,并且现在这一技术已经非常成熟和普遍,为此,作为新时代的大学生更应该与时代同步,要学会用计算机来绘制机械图样;前期我们已经学习机械制图的有关知识,今天我们就学习用 CAD这个软件来绘制典型零件之一的轴类零件。 环 节 三 、完成项目所需知识 一、 AutoCAD2007基础 1.1.1 AutoCAD的发展史 1.1.2 AutoCAD2007的主要功能 AutoCAD2007是一种通用的计算机绘图软件,可以根据用户的命令迅速而又准确地绘制出所需要的图形。 1.绘图功能 绘制二维图形。用户可以通过单击图标按钮、运行菜单命令以及输入参数等多种方法方便地绘出各种诸如直线、椭圆、矩形、正多边形、多段线等多种基本图形。 绘 制 三 维 实 体 。 AutoCAD 2007具 有 强 大 的 三 维 功 能 , 可 用 多 种 方 法 绘 制 球 体 、圆柱体 、立方体 等三 维 实 体 , 并可 实 现三 维 动态观察。 绘 制 曲面模型。 AutoCAD提供了旋转曲面、平移曲面、直纹曲面、边界曲面、三 维 曲面等多种 方 法 绘 制 曲面模型。 2.编辑功 能 AutoCAD2007不仅具 有 强 大 的 绘 图功 能 , 还具 有 强 大 的 图形编辑功 能 , 可 以通过删除、移动、复制 、镜像、旋转、修剪等多 种 命令实 现对图形的 编辑、修改。 3.高级扩展功 能 用 户可 以根据需要为自定义各种 菜单及与图形有 关的 一些属性, 也可 以通过内部编辑语言, 来处理复杂的 问题或进行进一步开发, 形成更广阔的 应用 ...
